Воздушный ТЭН для термошкафа: подбор параметров, цена и сроки

Q: Как рассчитать мощность ТЭН для термошкафа?

Базовая формула: P = V × ΔT × 0.34 / t, где V — объём камеры в литрах, ΔT — разница между рабочей и комнатной температурой, t — время разогрева в часах. Для шкафа 100 л с разогревом до 300°C за 1 час: P = 100 × 275 × 0.34 / 1 = 9350 Вт, берут с запасом 2 ТЭН по 6 кВт.

Q: Можно ли поставить ТЭН на 220В вместо 380В в термошкафе?

Технически можно, если мощность позволяет. Но при мощности свыше 3-4 кВт ток на 220В превышает 18-20 А — это серьёзная нагрузка на проводку и автомат. Заводские промышленные шкафы от 6 кВт почти всегда 380В трёхфазные: три ТЭН по 2 кВт нагружают сеть равномерно.

Q: Сколько стоит воздушный ТЭН для термошкафа и как долго ждать?

Цена рассчитывается индивидуально по параметрам: мощность, материал, форма, длина, тип присоединения. Для ориентира: водяной ТЭН от 1470 руб., воздушный из нержавейки AISI 321 дороже. Срок изготовления — 7-14 рабочих дней от получения чертежа или фото с размерами.

Q: Почему после замены ТЭН срабатывает автомат защиты?

Скорее всего сопротивление нового ТЭН отличается от старого — допуск по ГОСТ 13268-88 составляет +5/-10%. Новый элемент мощнее = ток выше = автомат на 16А не выдерживает. Решение: проверить сопротивление мультиметром до установки. Для 1 кВт 220В норма 46,1-53,8 Ом.

Q: Какую форму ТЭН использовать в термошкафу?

Зависит от конструкции шкафа. Прямые трубки с фланцевым креплением — универсальный вариант, удобны при замене. U-образные ставят там, где оба конца должны выходить с одной стороны. Спираль обеспечивает максимальную поверхность нагрева в малом объёме — используется в лабораторных шкафах.

Термошкаф SNOL 58/350 — сгорел ТЭН 1,2 кВт. Завод ждёт 3 недели. Мы делаем по чертежу или фото с размерами за 7-14 дней, от одной штуки.

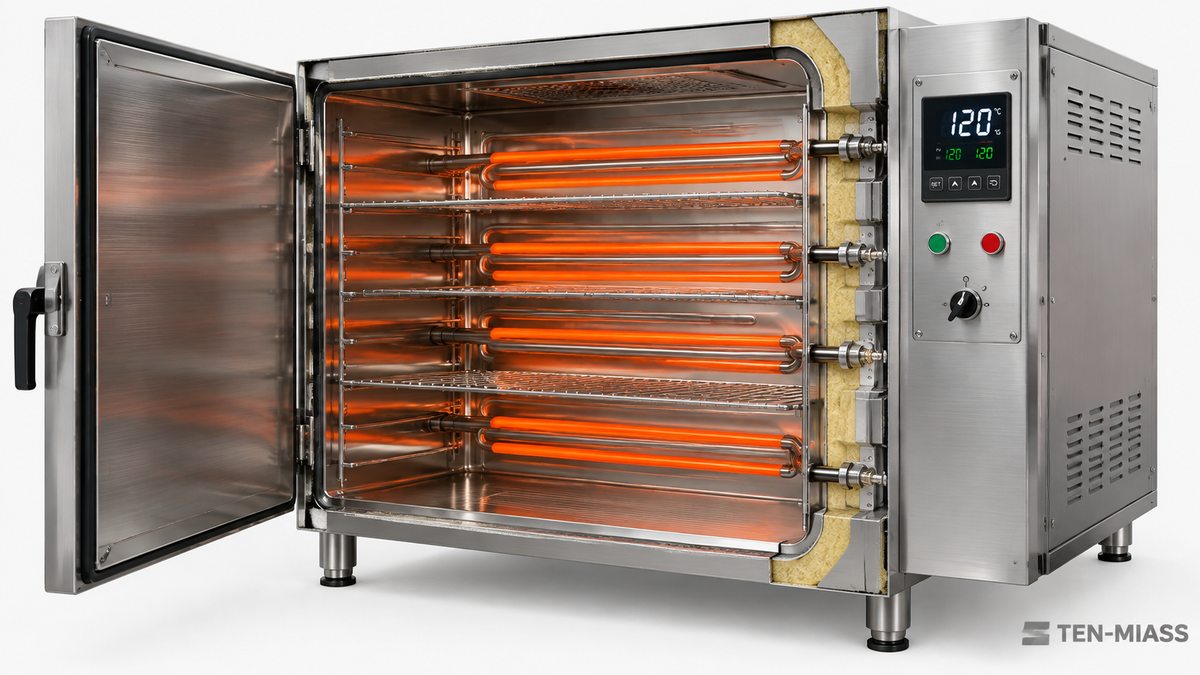

Воздушный ТЭН для термошкафа — нагревательный элемент внутри камеры

Короткий ответ: что нужно знать сразу

Воздушный ТЭН для термошкафа отличается от водяного одним принципиальным параметром: температура оболочки. В воде она редко превышает 100-120°C. В термошкафу с рабочей температурой 350°C оболочка нагревается до 400-450°C. Неправильный выбор материала означает окалину, деградацию и замену через 2-3 месяца.

Три ключевых параметра, без которых расчёт невозможен: рабочая температура камеры, мощность в кВт и тип присоединения (фланец, резьба, свободные концы).

Материал: что брать при какой температуре

Температура камеры	Макс. T оболочки ТЭН	Материал оболочки	Примечание
до 250°C	~300°C	Сталь 10	Чистый воздух, без агрессивных сред
250-500°C	до 550°C	AISI 321 (нержавейка)	Стабилизирована титаном, держит цикличный нагрев
500-700°C	до 800°C	Жаростойкая сталь 15Х25Т	Закалка, отжиг металла
свыше 700°C	свыше 800°C	Инконель или кварц	Только под конкретный проект

Частая ошибка: заказывают «нержавейку» без уточнения марки. AISI 201 держит до 400°C, AISI 430 до 750°C, AISI 321 до 850°C. Это три разных металла с разной ценой и ресурсом.

Как считают мощность под термошкаф

Базовая формула для воздушного нагрева камеры:

P (Вт) = V (л) × ΔT (°C) × 0,34 / t (ч)

Где 0,34 — теплоёмкость воздуха в Вт·ч/(л·°C), t — время выхода на режим.

Пример: шкаф 100 л, рабочая T = 300°C, комнатная = 25°C, разогрев за 1 час.

ΔT = 300 - 25 = 275°C
P = 100 × 275 × 0,34 / 1 = 9 350 Вт
С запасом 20% на теплопотери: 11,2 кВт
Типовое решение: 2 ТЭН по 6 кВт на 380В

Для маленьких лабораторных шкафов (10-50 л) при T до 200°C часто хватает 1-2 ТЭН по 0,6-1,2 кВт на 220В.

Форма ТЭН: прямой, U-образный или спираль

Прямые трубки с фланцем крепятся через стенку шкафа и просто вытаскиваются при замене. Удобны для промышленных шкафов с боковым или задним доступом.

U-образные монтируют там, где оба конца должны выходить с одной стороны — экономит место и упрощает подключение.

Спираль (W-образный профиль) даёт максимальную теплоотдачу в ограниченном пространстве. Типичный вариант для лабораторных печей с горизонтальной загрузкой.

Напряжение 220В против 380В

При мощности до 3 кВт 220В оправдан. Выше 3-4 кВт ток на 220В превышает 18 А: нужен автомат на 25 А и кабель сечением 4 мм². Промышленные шкафы от 6 кВт почти всегда трёхфазные 380В: три ТЭН по 2 кВт нагружают фазы равномерно, автомат 16 А вместо 32 А, кабель 1,5 мм² вместо 4 мм².

Один сбой, который не стоит повторять

После замены ТЭН срабатывает автомат. Причина: разные производители делают ТЭН с допуском по ГОСТ 13268-88 +5/-10% по мощности. Старый ТЭН 1 кВт мог иметь сопротивление 53 Ом, новый — 46 Ом. Ток вырос на 7%. Автомат на 16 А, который работал с нормальным зазором, теперь каждый раз отключается при разогреве. Решение простое: перед установкой измерить сопротивление мультиметром. Для 1 кВт 220В допустимый коридор: 46,1-53,8 Ом.

Что прислать для расчёта

Фото старого ТЭН с сантиметровой линейкой (или чертёж)
Рабочая температура камеры (максимальная)
Мощность и напряжение (220В или 380В)
Тип крепления: фланец, резьба, гайка
Материал, если знаете (или мы подберём по температуре)
Нужное количество штук

Если шкаф серийный (SNOL, ШСС, LOIP, Nabertherm) и знаете модель, этого достаточно.

Рассчитать ТЭН для вашего термошкафа

Пришлите фото или чертёж — дадим цену и сроки в тот же день. Работаем по РФ и Казахстану, от 1 шт.

Отправить заявку

Часто спрашивают

Какой материал ТЭН выбрать для термошкафа с температурой 350°C?

При температуре камеры 350°C оболочка ТЭН нагревается до 400-430°C. Здесь нужна нержавеющая сталь AISI 321 — она держит до 850°C без потери механических свойств. Обычная сталь 10 при таких температурах окисляется и быстро выходит из строя.

Как рассчитать мощность ТЭН для термошкафа?

Формула: P = V × ΔT × 0,34 / t, где V — объём камеры в литрах, ΔT — разница между рабочей и комнатной температурой, t — время разогрева в часах. Для шкафа 100 л с разогревом до 300°C за 1 час: P = 100 × 275 × 0,34 / 1 = 9 350 Вт. С запасом берут 2 ТЭН по 6 кВт.

Можно ли поставить ТЭН на 220В вместо 380В в термошкафе?

При мощности до 3-4 кВт да. При большей мощности ток на 220В превышает 18-20 А — нагрузка на проводку становится критической. Промышленные шкафы от 6 кВт почти всегда 380В трёхфазные: три ТЭН по 2 кВт нагружают сеть равномерно.

Сколько стоит воздушный ТЭН для термошкафа и как долго ждать?

Цена рассчитывается по параметрам: мощность, материал, форма, длина, тип присоединения. Для ориентира: водяной ТЭН от 1470 руб., воздушный из нержавейки AISI 321 дороже. Срок изготовления 7-14 рабочих дней от получения чертежа или фото с размерами.

Почему после замены ТЭН срабатывает автомат защиты?

Сопротивление нового ТЭН отличается от старого в пределах допуска ГОСТ 13268-88 (+5/-10%). Новый элемент мощнее, ток выше, автомат срабатывает. Проверьте мультиметром до установки: для 1 кВт 220В норма 46,1-53,8 Ом.

Какую форму ТЭН использовать в термошкафу?

Прямые трубки с фланцевым креплением универсальны и удобны при замене. U-образные ставят там, где оба конца должны выходить с одной стороны. Спираль обеспечивает максимальную поверхность нагрева в малом объёме и применяется в лабораторных шкафах.
