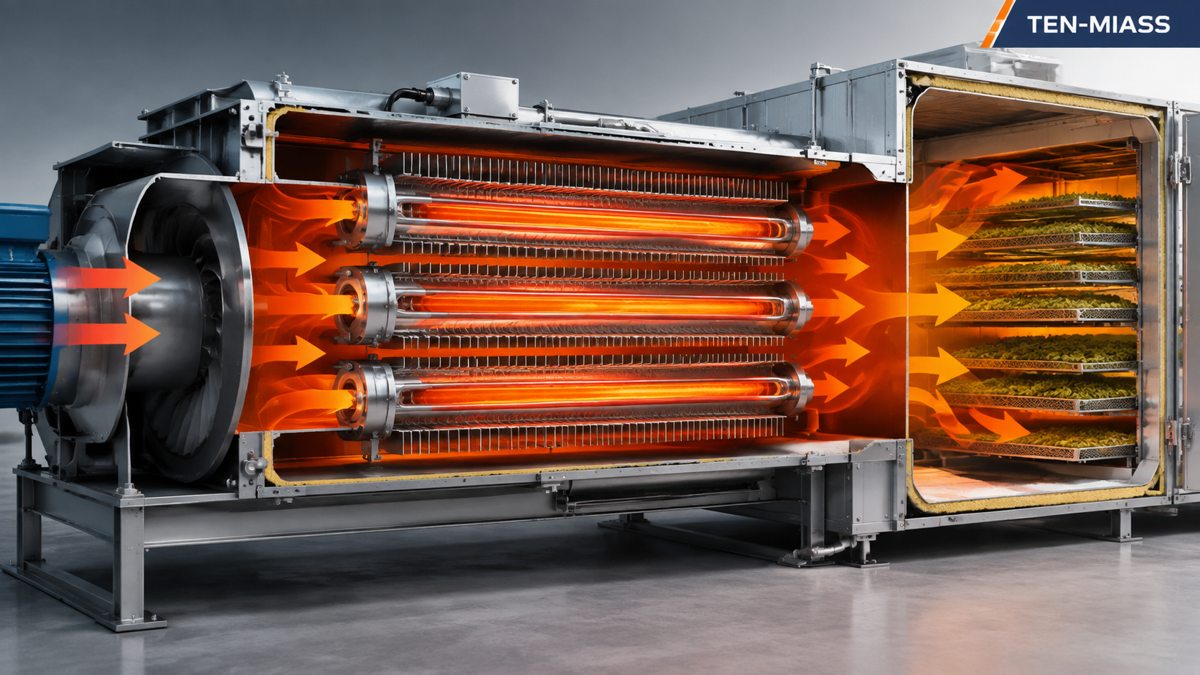

Воздушный ТЭН для сушильной камеры: как подобрать и заказать

Звонят иногда с такой задачей: сгорел ТЭН в сушильном шкафу, нужна замена. Присылают фото — там стандартный бойлерный ТЭН с резьбой G1/2. Заказывают такой же. Через два месяца звонят снова.

Проблема не в качестве, а в конструкции. Бойлерный ТЭН работает в воде — теплоноситель хорошо забирает тепло, температура оболочки держится в районе 70-90°C. В воздухе та же трубка перегревается: воздух забирает тепло в 25-30 раз хуже воды. Итог — сгоревшая спираль, повторная поломка.

Правильный воздушный ТЭН рассчитывается под конкретные условия: температуру в камере, скорость воздушного потока, среду (чистый воздух, пары влаги, химические примеси).

Какие бывают сушильные камеры и что им нужно

Тип камеры	Рабочая температура	Материал ТЭН	Особенности
Деревообработка (сушка пиломатериалов)	60-100°C	Сталь 10	Высокая влажность в начале цикла
Пищевое производство (овощи, фрукты, рыба)	40-90°C	AISI 304	Требования по нержавейке, пищевые пары
Лакокрасочные камеры, полимеризация	80-200°C	AISI 304 / AISI 321	Растворители и пары лаков
Лабораторный термошкаф	50-300°C	Сталь 10 / AISI 304	Точная температура, малый объём
Сушка химического сырья, лекарств	100-250°C	AISI 321	Агрессивные пары, кислоты
Камера сушки автозапчастей после мойки	80-150°C	AISI 304	Влажный воздух, масляные пары

Сталь 10 дешевле, но у неё нет защиты от коррозии. AISI 304 держит влагу и лёгкую химию. AISI 321 нужна там, где есть кислоты или температуры выше 200°C продолжительное время.

Как рассчитать мощность ТЭН для сушильной камеры

Есть две формулы. Первая — через массовый расход воздуха:

P = m × Cp × ΔT / η

Где: m — массовый расход воздуха (кг/с), Cp = 1,005 кДж/(кг·К), ΔT — перепад температур (°C), η = 0,85-0,9 (КПД нагрева).

Вторая — через объём камеры и кратность воздухообмена, проще для практики:

P (кВт) = 0,00116 × V × ΔT × кратность обмена

Пример расчёта. Камера сушки автозапчастей, объём 10 м³, нагрев с +20 до +120°C (ΔT = 100°C), 8-кратный обмен воздуха в час:

P = 0,00116 × 10 × 100 × 8 = 9,3 кВт

К этому добавляем 25-30% на прогрев холодной камеры в начале цикла: 9,3 × 1,3 = 12 кВт. Вот что заказывают.

Типовая ошибка: берут мощность без запаса. Камера в первые 20-30 минут прогрева потребляет значительно больше расчётного — ТЭН работает на пределе, перегревается и выходит из строя быстрее. Запас 20-30% — не перестраховка, а норма.

Почему не стоит заказывать копию сгоревшего ТЭН без анализа

Если ТЭН перегорел через полгода, а не через 3-5 лет — что-то пошло не так при первоначальном расчёте. Копия сгоревшего повторит ту же поломку.

Перед заказом стоит понять причину: занижена мощность на единицу длины, неправильный материал оболочки, плохой контакт с потоком воздуха. Мы можем это разобрать по фото и параметрам камеры.

Что прислать для расчёта

Фото или чертёж старого ТЭН с габаритами (длина, диаметр)
Объём камеры и рабочая температура
Что сушите (чтобы подобрать материал оболочки)
Мощность или напряжение питания, если известно
Количество штук
Регион (для расчёта доставки)

Заказать воздушный ТЭН по чертежу

Минималка 1 шт • Срок изготовления 7-14 дней • Отправка СДЭК / ПЭК

Оставить заявку

Часто задают вопросы

Чем воздушный ТЭН отличается от водяного?

У воздушного ТЭН теплоотдача хуже — воздух плохой теплоноситель. Поэтому температура оболочки у воздушного на 30-50°C выше, чем у водяного при той же мощности. Это значит — нужно выбирать материал с запасом по температуре, иначе спираль перегорит раньше срока.

Какой материал ТЭН выбрать для сушильной камеры?

Сталь 10 — для чистого сухого воздуха до 300°C. AISI 304 — если воздух влажный или есть лёгкие пары. AISI 321 — при агрессивных химических парах, кислотах. Если сомневаетесь — берите 304, это разумный компромисс по цене и ресурсу.

Как рассчитать мощность ТЭН для сушильной камеры?

Формула: P_кВт = 0,00116 × V (м³) × ΔT (°C) × кратность воздухообмена. Результат умножьте на 1,25-1,3 — это запас на прогрев холодной камеры. Пример: камера 10 м³, нагрев с 20 до 120°C, 8-кратный обмен: P = 0,00116 × 10 × 100 × 8 = 9,3 кВт. С запасом 30% — заказывают 12 кВт.

Можно ли поставить в сушильную камеру стандартный ТЭН для бойлера?

Нет. Бойлерный ТЭН рассчитан на работу в воде — у него другая мощность на единицу длины, резьба G1/2 под штуцер, и он не держит температуру оболочки 200-300°C, которая нужна в воздушной среде. В лучшем случае отработает месяц, потом сгорит.

Сколько стоит воздушный ТЭН для сушильной камеры?

Цена зависит от материала, диаметра трубки, длины и мощности. Водяные ТЭН из аналогичных материалов начинаются от 1470 руб. Воздушные считаем по чертежу или фото — пришлите параметры, ответим в течение часа.

Какой минимальный заказ у вас?

Минималка — 1 штука. Это актуально для ремонта: вышел один ТЭН из строя, не нужно брать партию. Изготавливаем за 7-14 рабочих дней, отправляем СДЭК или ПЭК по России и в Казахстан.
