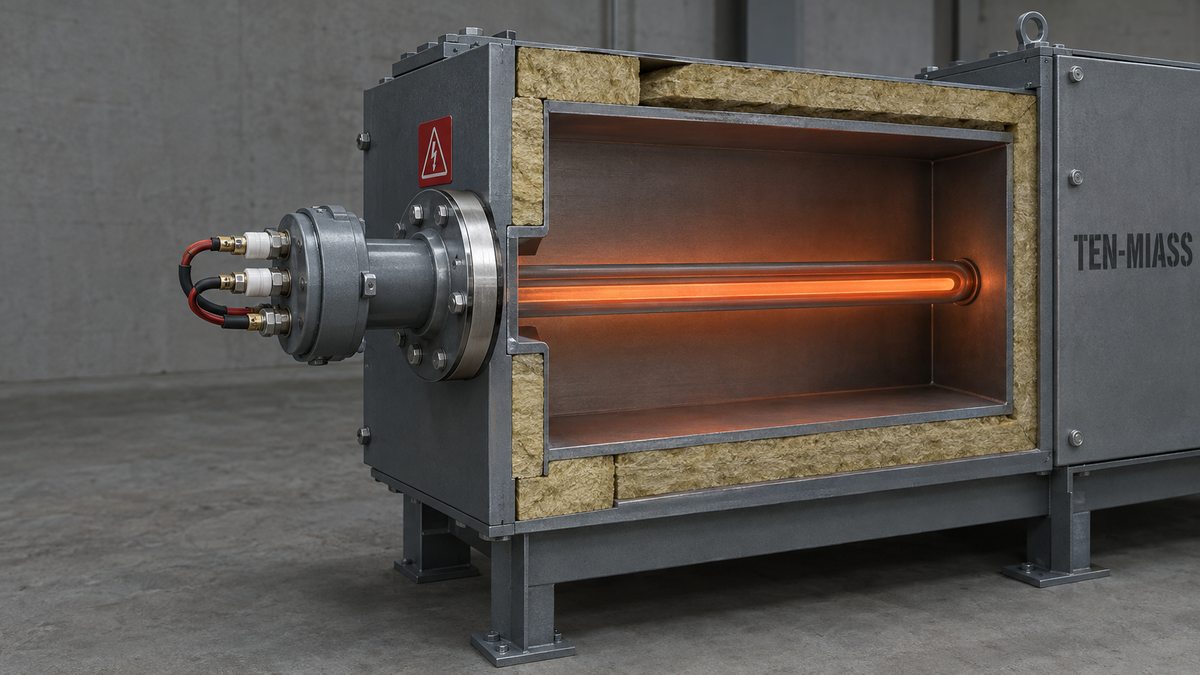

Воздушный ТЭН для печи: гладкая труба или рёбра, цена и сроки
Метр активной длины гладкой трубки Ø13 мм в печи без принудительного обдува держит 0,8-1,2 кВт. Это предел по ваттной нагрузке 2-3 Вт/см² для спокойного воздуха из ГОСТ 13268-88. Выше этой мощности на той же длине нужны рёбра, диаметр больше, трубка длиннее или второй элемент. У гладкой трубки цена считается точно по длине и материалу, у оребрённой цену называем по фото печи в день обращения.
Чем печь отличается от калорифера по нагрузке на трубку
Печь и калорифер нагревают один и тот же воздух, но по-разному его подают к оболочке ТЭНа. В калорифере вентилятор прогоняет поток 2-5 м/с, поток срывает тепло с поверхности быстрее, и элемент можно нагрузить сильнее. В закрытой камере печи без вентилятора воздух движется только за счёт собственной плотностной конвекции, со скоростью в десятки раз ниже. Теплосъём с той же площади оболочки падает, и ровно на эту разницу падает допустимая мощность на сантиметр поверхности.
| Тип воздушной среды | Скорость потока у оболочки | Допустимая q, Вт/см² |
|---|---|---|
| Печь, естественная конвекция, закрытая камера | до 0,5 м/с | 2,0-3,0 |
| Печь с вентилятором внутри камеры | 1,0-2,0 м/с | 3,5-5,0 |
| Калорифер, приточная установка, обдув | 2,0-5,0 м/с | 5,0-7,0 |
Отсюда и частая путаница с готовыми решениями: элемент, снятый с калорифера или тепловой завесы, на этикетке несёт ту же мощность и тот же диаметр, что нужен для печи, но рассчитан на другую скорость воздуха. В стоячем воздухе камеры он превысит норму вдвое и выгорит за недели, а не за годы.
Когда хватает гладкой трубы, а когда нужны рёбра
Рёбра увеличивают площадь оболочки в 10-12 раз относительно гладкой трубки. Смысл не в том, чтобы «нагреть сильнее», а в том, чтобы снять ту же мощность при более низкой температуре поверхности. Если площади гладкой трубки хватает без перегрева, рёбра дают только лишние деньги и лишний срок на накатку. Таблица ниже показывает потолок мощности для гладкой трубки без рёбер, по нижней и верхней границе допустимой нагрузки спокойного воздуха.
| Активная длина | Ø13 мм, предел без рёбер | Ø16 мм, предел без рёбер |
|---|---|---|
| 50 см | 0,4-0,6 кВт | 0,5-0,75 кВт |
| 100 см | 0,8-1,2 кВт | 1,0-1,5 кВт |
| 150 см | 1,2-1,8 кВт | 1,5-2,3 кВт |
| 200 см | 1,6-2,5 кВт | 2,0-3,0 кВт |
Если нужная мощность выше потолка для доступной длины фланца, вариантов три: оребрить трубку, поставить элемент большего диаметра или разбить мощность на два-три отдельных элемента на одном фланце. Разбивка на несколько элементов часто дешевле оребрения и вдобавок даёт запас: один элемент из группы выйдет из строя, печь не встанет полностью.
Пример из заявки: сушильная камера на 2 кВт
Клиент присылает фото сгоревшего элемента: гладкая трубка Ø13 мм, активная длина 900 мм, мощность по шильдику 2 кВт, печь без вентилятора. Проверяем нагрузку: площадь S = π × 1,3 × 90 ≈ 368 см². q = 2000 / 368 ≈ 5,4 Вт/см², это в 1,8 раза выше нормы для спокойного воздуха (2-3 Вт/см²). Вот почему элемент сгорел за два месяца вместо расчётного срока в несколько лет. Точная копия повторит ту же перегрузку. Рабочие варианты: удлинить активную часть минимум до 1632 мм, либо поставить тот же шильдик мощности на оребрённой трубке, либо разделить 2 кВт на два элемента по 1 кВт на том же фланце.
Материал оболочки по рабочей температуре печи
Оболочка нагревается выше температуры воздуха в камере: разница 50-100°C, обычное дело для закрытого объёма. Подбирают материал не по температуре печи, а по температуре, которую несёт сама трубка.
| Температура камеры | Материал оболочки |
|---|---|
| до 300°C | AISI 304 (08Х18Н10) |
| 300-500°C | AISI 321 (08Х18Н10Т), титан-стабилизированная |
| 500-700°C | Жаростойкая сталь: 310S или 15Х25Т |
| свыше 700°C | Inconel 600 / Incoloy 800, под согласование |
Сколько стоит гладкий воздушный ТЭН для печи
Цена считается от длины активной части, диаметра трубки и материала. Таблица ниже дает цену по норме при партии от 10 штук, точный расчёт в день обращения по чертежу печи.
| Активная длина | Ø13 мм, чёрная сталь | Ø13 мм, нержавейка |
|---|---|---|
| 50 см | 1 220 ₽ | 2 440 ₽ |
| 100 см | 2 440 ₽ | 4 890 ₽ |
| 150 см | 3 670 ₽ | 7 330 ₽ |
| 200 см | 4 890 ₽ | 9 770 ₽ |
Для оребрённых элементов такой таблицы нет: шаг рёбер, их высота и материал (алюминий или сталь) считаются под конкретный фланец и температуру, цену называем после фото или эскиза камеры. Блок из нескольких элементов на общем фланце считаем отдельно, как сборку.
Что прислать для расчёта
- Объём или габариты камеры (длина × ширина × высота)
- Рабочая температура печи
- Циркуляция воздуха: естественная или есть вентилятор внутри камеры
- Напряжение питания: 220 В или 380 В
- Фото старого элемента с линейкой или чертёж посадочного места
- Нужное количество штук
Если печь серийная (сушильные шкафы SNOL, муфельные камеры, промышленные конвейерные печи) и известна модель, этого обычно достаточно без замера на месте.
Нужен воздушный ТЭН под вашу печь?
Присылайте фото старого элемента или параметры камеры, посчитаем нагрузку и подберём гладкую трубку или оребрение. От 1 шт., изготовление 7-14 дней.
Оформить заказСроки изготовления и доставка
Срок на гладкие элементы из стали и нержавейки: 7-14 рабочих дней от согласования чертежа или фото с размерами. Для оребрённых и для сборок из нескольких элементов на одном фланце срок тот же, но расчёт конструкции занимает на день-два больше из-за подбора шага рёбер. Минимальная партия: 1 штука. Отгрузка СДЭК или ПЭК по России и в Казахстан.
