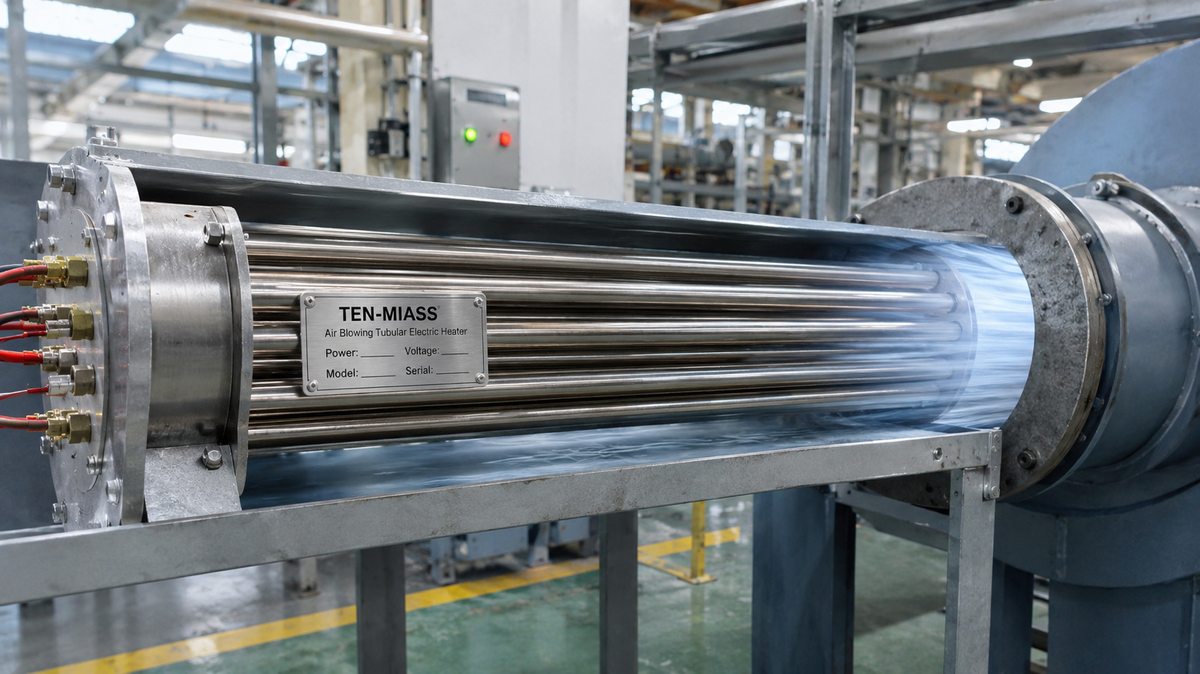

Воздушный ТЭН для обдува воздуха: как выбрать и заменить

Из примерно 400 типов применений ТЭН в промышленности нагрев воздуха через обдув трубки занимает первое место по частоте заказов. Сушильные камеры, конвейерные тоннели, нагрев рабочих зон, обдув деталей перед нанесением покрытий — всё это воздушный ТЭН в разных формах. При этом ошибки в выборе материала оболочки и удельной мощности стабильно повторяются от заказа к заказу.

Три конфигурации — три монтажных сценария

По геометрии воздушные ТЭН делятся на три группы:

• Прямые — оба вывода на разных концах. Монтируются насквозь через стенку камеры или воздуховода. Простейшая схема, максимальная активная длина при данной длине канала.
• U-образные — оба вывода на одном конце. Удобны, когда с другой стороны нет доступа: фланец крепится к одной стенке, вся электрика с одной стороны.
• Многосекционные батареи — несколько трубок (от 3 до нескольких десятков) на общем фланце или раме. Используются там, где нужна мощность от 10 кВт при ограниченном сечении воздушного потока.

Выбор материала оболочки по рабочей среде

Здесь главный критерий не температура, а химия среды:

Сталь 10 в условиях постоянного конденсата окисляется за несколько месяцев. AISI 321 там же работает годами. Разница в стоимости на единицу — от 15 до 40%, но замена каждые полгода обходится значительно дороже.

Удельная мощность: почему это важнее номинальной мощности

Удельная поверхностная мощность (Вт/см² активной длины) определяет температуру оболочки трубки. Превысишь её — оболочка перегреется, разрушит периклазовую засыпку, потеряется изоляция. Дальше: пробой на корпус, дуга, сгоревший нагреватель или повреждение смежного оборудования.

Рабочие диапазоны для воздуха:

• С принудительным обдувом вентилятором: 1,5-3 Вт/см²
• Без вентилятора (свободная конвекция): 0,5-1,5 Вт/см²

Как правильно заменить воздушный ТЭН

Перед снятием старого нагревателя — фотографировать маркировку на корпусе. На шильдике или выдавлено на трубке: мощность в кВт, напряжение в В, иногда тип оболочки. Этого достаточно для изготовления аналога.

Если маркировка стёрта или её изначально не было — измерить и записать:

• Длину активной зоны (от начала нагреваемого участка до конца, без холодных концов)
• Диаметр трубки (4, 8, 10, 13, 16 мм — стандартные ряды)
• Тип крепежа — резьба, фланец, скоба, гайка
• Расположение выводов (прямой или U-образный)

По этим параметрам восстанавливается чертёж и рассчитываются электрические характеристики. Патронные ТЭН для воздушных применений выпускаются диаметром от 4 до 32 мм, длиной от 30 до 6000 мм.

Что делать, если ТЭН сгорает быстро

Два наиболее частых случая на практике:

• Обдув прекратился, нагреватель остался под напряжением. Достаточно нескольких минут — и ТЭН перегревается. Решение: термостат отключения и блокировка включения ТЭН при остановке вентилятора.
• ТЭН заменён на аналог с другой удельной мощностью. Купили «похожий», но мощность другая — итог тот же. Покупка по чертежу или точным параметрам старого нагревателя исключает эту ошибку.
