Откуда берётся длинная активная зона
Всё определяет допустимая удельная нагрузка на поверхность ТЭН. Для воздуха без принудительного обдува это 1-3 Вт/см², при наличии вентилятора допускают 3-5 Вт/см².
Считаем для 5 кВт при нагрузке 3 Вт/см²:
- Нужная активная поверхность: 5000 / 3 = 1667 см²
- Трубка d=10 мм: периметр = 3.14 см
- Длина активной зоны: 1667 / 3.14 = 531 см, то есть 5.3 метра
U-образный ТЭН укладывает эти 5.3 метра в петлю: два плеча по 2.6 метра плюс изгиб. В корпусе он занимает примерно 2.6 метра в длину. Если корпус короче, делают более узкую трубку d=8 мм или переходят на оребрённый вариант.
Гладкий и оребрённый ТЭН: что выбрать
Гладкий ТЭН проще и дешевле. Оребрённый (ТЭНр) увеличивает площадь теплопередачи в 3-5 раз при той же длине трубки за счёт алюминиевых или стальных рёбер, навитых по спирали или насаженных пластинами.
| Параметр | Гладкий ТЭН | ТЭНр (оребрённый) |
|---|---|---|
| Активная длина при 5 кВт | 5-6 м | 1.5-2 м |
| Занимаемое место в корпусе | Большое | Компактное |
| Стоимость | Ниже | Выше на 30-60% |
| Подходит для пылевых сред | Да | Плохо (рёбра забиваются) |
| Типичное применение | Сушилки, калориферы | Приточные установки, HVAC |
Удельные нагрузки по средам
| Среда | Удельная нагрузка, Вт/см² | Нужная поверхность при 5 кВт |
|---|---|---|
| Воздух без обдува | 1,0-2,5 | 2000-5000 см² |
| Воздух с принудительным обдувом | 3,0-5,0 | 1000-1670 см² |
| Масло | 1,0-2,0 | 2500-5000 см² |
| Вода | 4,0-8,0 | 625-1250 см² |
| Вода в движении | 8,0-15,0 | 333-625 см² |
Разница между водой и воздухом без обдува: в 5-15 раз по требуемой поверхности. Именно отсюда растут размеры воздушных ТЭН.

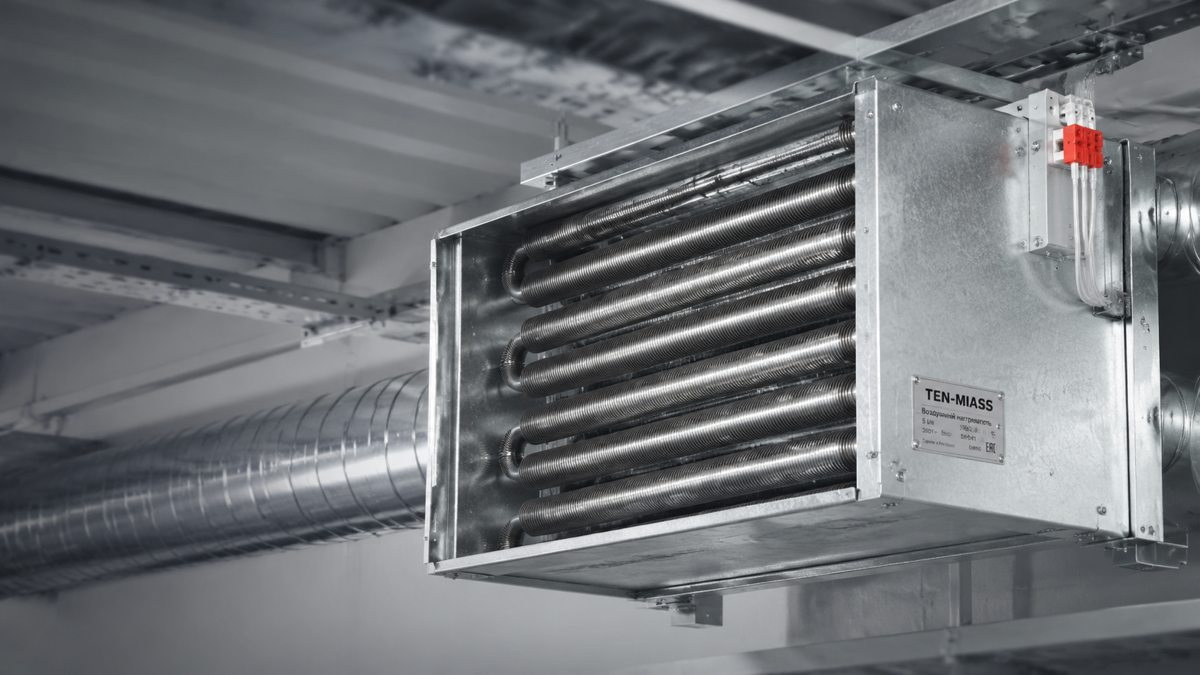

Что такое «стандартный корпус»
В российской практике стандартными называют корпуса нагревателей Термобар, НЭМО, Тепломаш, ЭВО и аналогичных производителей. Это прямоугольный короб из оцинкованной стали с фланцевым или резьбовым посадочным местом под ТЭН.
Проблема замены в том, что даже у одного производителя «стандарт» может отличаться от партии к партии: изменился диаметр трубки, расстояние между выводами или способ крепления клеммы. Поэтому словосочетание «стандартный корпус» на практике означает только одно: нужно снять размеры с конкретного изделия.
Материал оболочки: от температуры нагрева
Воздушный ТЭН в вентиляционной приточке греет воздух до 50-120 °C. Сушилки для промышленного применения работают при 150-250 °C. Специализированные установки термообработки доходят до 600 °C и выше.
| Материал оболочки | Макс. температура поверхности | Применение |
|---|---|---|
| Сталь 10 | до 250 °C | Вентиляция, калориферы, конвекторы |
| AISI 304 / 08Х18Н10 | до 600 °C | Сушилки, приточные установки |
| AISI 321 / 12Х18Н10Т | до 800 °C | Печи, термокамеры, агрессивные среды |
Для большинства приточных установок достаточно AISI 304. Выбирать AISI 321 стоит там, где воздух содержит химические примеси или температура поверхности трубки превышает 600 °C.
Питание 5 кВт на 220 В: что нужно учесть
Ток при 5 кВт на 220 В: 5000 / 220 = 22.7 А. Это один ТЭН под автомат 25 А. Сечение кабеля питания от автомата до клемм ТЭН при таком токе должно быть не менее 4 мм² (медь). Если ТЭН расположен далеко от щита, сечение увеличивают исходя из падения напряжения.
Если нужна ступенчатая регулировка мощности, 5 кВт разбивают на два независимых ТЭН: 2 кВт и 3 кВт. Это даёт три ступени (2 / 3 / 5 кВт) без дорогих тиристорных регуляторов.
Как подготовить данные для заказа аналога
Необходимый минимум, который нужно передать производителю:
- Диаметр трубки (обычно 8, 10, 12 или 16 мм)
- Длина активной зоны каждого плеча U-образного ТЭН
- Длина холодных концов (выводов за пределами нагревательной зоны)
- Расстояние между двумя выводами (расположение клемм)
- Конфигурация выводов (прямые или согнутые, угол)
- Тип клеммного соединения (гайка М6, М8 или иное)
- Материал оболочки, если он известен
- Мощность и напряжение питания
Все эти параметры считываются с живого или вышедшего из строя ТЭН за 10-15 минут. Если ТЭН сгорел насквозь и размеры не снять, помогает чертёж из паспорта на корпус нагревателя.
