Как рассчитать, сколько кубометров воздуха в час нагреет ТЭН мощностью 50 кВт до 350°C?

Формула: G [кг/с] = Q / (Cp * deltaT) = 50 / (1.005 * 330) = 0.151 кг/с. Объёмный расход: V = G / ρ = 0.151 / 1.2 = 0.126 м³/с = 450 м³/ч. Здесь Cp воздуха = 1.005 кДж/(кг·°C), плотность воздуха при 20°C = 1.2 кг/м³, нагрев с 20 до 350°C = 330°C.

Какая удельная поверхностная мощность допустима для воздушных ТЭН?

Для воздушного нагрева без оребрения допустима мощность 0.8-1.2 Вт/см² поверхности трубки. С оребрением площадь контакта с воздухом увеличивается, и допустимая нагрузка на трубку вырастает до 1.5-2 Вт/см². Превышение этого значения ведёт к перегреву оболочки и перегоранию нагревательного элемента.

Какую сталь использовать для оболочки ТЭН при нагреве воздуха до 350°C?

При температуре до 350°C подходит углеродистая сталь 10 — она сохраняет прочность до 450°C. Если нужен запас по рабочей температуре или агрессивная среда, применяют нержавеющую сталь 08Х18Н10 с верхним пределом 600°C. Оребрение также стальное.

Зачем на воздушных ТЭН делают оребрение?

Воздух плохо проводит тепло по сравнению с жидкостью. Оребрение увеличивает площадь контакта трубки с воздушным потоком в 4-8 раз. Это позволяет снять больше тепловой мощности при той же скорости воздуха или уменьшить число секций нагревателя при заданной производительности.

Можно ли заказать воздушный нагреватель в единственном экземпляре по своему чертежу?

Да. ТЭН-Миасс изготавливает оребрённые ТЭН от 1 штуки по чертежам или эскизам заказчика. Срок производства — 7-14 рабочих дней. Телефон: +7(919)405-21-39.

Как влияет скорость воздуха на выбор мощности нагревателя?

Скорость воздуха определяет объёмный расход G = V * ρ. Чем выше скорость потока через сечение воздуховода, тем больше масса воздуха в единицу времени — и тем больше мощность нужна для нагрева до заданной температуры. Поэтому в расчёте участвует не мощность ТЭН сама по себе, а соответствие Q = G * Cp * deltaT.

Воздушный нагреватель до 350°C — производительность по объёму

Инженер спрашивает: «У меня воздуховод 400×400 мм, скорость 6 м/с, надо греть с 20 до 350°C. Какую мощность ТЭН ставить?» Ответ получается из трёх строк формул, но сначала стоит разобраться с плотностью воздуха и что делает оребрение.

Опубликовано: 2 сентября 2026 | ТЭН-Миасс, Миасс

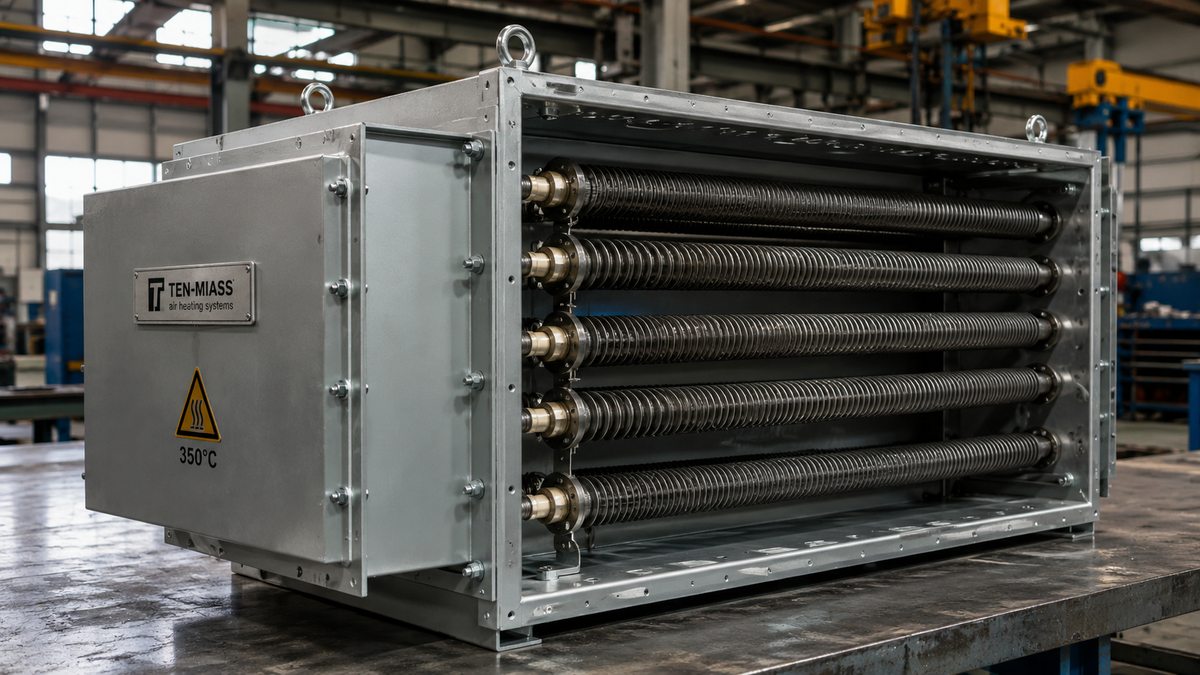

Воздушный нагреватель на оребрённых ТЭН — промышленная установка нагрева воздуха до 350°C

Откуда берётся производительность

Воздух нагревается плохо. Его удельная теплоёмкость Cp = 1.005 кДж/(кг·°C) — примерно в четыре раза меньше воды. Зато он весит мало: при 20°C плотность ρ = 1.2 кг/м³, при средней температуре нагрева 185°C (если греть с 20 до 350°C) — около 0.73 кг/м³.

Базовая формула производительности нагревателя:

Q [кВт] = G [кг/с] × Cp [кДж/(кг·°C)] × ΔT [°C]
Где G — массовый расход воздуха, ΔT — разница температур входа и выхода.

Чтобы перейти от массового расхода к объёмному (м³/ч), нужна плотность на входе — берём воздух при температуре до нагревателя:

V [м³/с] = G [кг/с] / ρ [кг/м³]

Отсюда — V × 3600 = расход в м³/ч.

Таблица: мощность vs расход воздуха (нагрев 20 → 350°C)

ΔT = 330°C, плотность воздуха на входе (20°C) = 1.2 кг/м³, Cp = 1.005 кДж/(кг·°C).

Мощность ТЭН	G (кг/с)	V (м³/с)	Расход (м³/ч)
10 кВт	0.030	0.025	90
50 кВт	0.151	0.126	450
100 кВт	0.302	0.251	905

Проверка для 100 кВт: G = 100 / (1.005 × 330) = 100 / 331.65 = 0.302 кг/с. V = 0.302 / 1.2 = 0.251 м³/с × 3600 = 905 м³/ч.

Для воздуховода 400×400 мм при скорости 6 м/с: V = 0.4 × 0.4 × 6 = 0.96 м³/с = 3456 м³/ч. При нагреве 20→350°C потребуется G = 3456/3600 × 1.2 = 1.152 кг/с. Мощность: Q = 1.152 × 1.005 × 330 ≈ 382 кВт. Это уже секционный нагреватель на несколько ТЭН.

Что делает оребрение

Голая трубка ТЭН в воздушном потоке теряет мощность медленно — воздух плохой проводник. Допустимая удельная нагрузка без оребрения: 0.8–1.2 Вт/см² поверхности трубки. Если превысить — оболочка перегреется раньше, чем воздух успеет забрать тепло.

Оребрение — стальные пластины или спираль, наваренные или напрессованные на трубку. Они увеличивают площадь контакта с воздухом в 4–8 раз. Благодаря этому допустимая нагрузка на саму трубку вырастает до 1.5–2 Вт/см²: больше мощности снимается при той же скорости потока.

Оребрённый ТЭН при нагреве до 350°C — это не декоративная деталь. Без оребрения при такой температуре нагревательный элемент выгорает за несколько месяцев работы.

Выбор материала оболочки

При 350°C вопрос материала решается просто:

Сталь 10 — рабочий предел до 450°C. Для нагрева воздуха до 350°C подходит и заметно дешевле нержавейки.
Нержавейка 08Х18Н10 — верхний предел 600°C. Берут, когда нужен запас по температуре или среда содержит влагу, кислоты, щёлочи.

Оребрение в обоих случаях стальное. Если воздух чистый и сухой — сталь 10 отработает свой ресурс без замечаний.

Как это влияет на конструкцию нагревателя

Три параметра определяют компоновку воздушного нагревателя:

Мощность — из формулы выше, задаётся расходом и перепадом температур.
Удельная нагрузка на трубку — определяет длину и количество ТЭН.
Скорость воздуха над оребрением — обычно 5–10 м/с в межрёберном зазоре; ниже 3 м/с коэффициент теплоотдачи падает настолько, что оребрение почти не помогает.

На практике: если расход воздуха 450 м³/ч и нагрев 20→350°C, то нужно 50 кВт. При удельной нагрузке 1.5 Вт/см² для оребрённой трубки диаметром 16 мм потребуется активная длина трубок порядка 2.2 м. Это может быть одна П-образная секция или две прямые по 1.1 м — зависит от геометрии воздуховода.

Нужен расчёт под ваш воздуховод?

Производим оребрённые ТЭН от 1 штуки по чертежам заказчика. Срок — 7–14 рабочих дней.

Оставить заявку

Частые вопросы

Как рассчитать мощность, если знаю расход воздуха в м³/ч?

Переводим в кг/с: G = V[м³/ч] / 3600 × ρ[кг/м³]. Для воздуха при 20°C ρ = 1.2 кг/м³. Затем Q = G × 1.005 × ΔT. Результат в кВт.

Почему производительность считают по входной плотности, а не по средней?

Расход воздуха задаётся вентилятором на входе. Вентилятор «качает» объём при температуре всасывания, поэтому для пересчёта G = V × ρ берут плотность на входе (20°C = 1.2 кг/м³), а не среднюю по тракту.

Что произойдёт, если поставить ТЭН без оребрения в воздушный канал на 350°C?

Нагревательная спираль перегреется раньше, чем воздух заберёт тепло. При удельной нагрузке выше 1.2 Вт/см² на голой трубке температура оболочки в воздухе легко уходит за 500-600°C даже при номинальной мощности. Оребрение — не опция, а конструктивное требование для воздушного нагрева.

Можно ли заказать ТЭН под нестандартный размер воздуховода?

Да. Мы работаем по чертежам и эскизам, минимальная партия — 1 штука. Укажите диаметр трубки, длину, мощность, тип оребрения и материал — сделаем под ваш воздуховод. Звоните: +7(919)405-21-39.

Сколько стоит оребрённый ТЭН на 350°C?

Цена зависит от мощности, длины, материала оболочки (сталь 10 или нержавейка) и типа оребрения. Для расчёта стоимости оставьте заявку с техзаданием или позвоните на 8(800)200-16-14 (бесплатно по России).

Как влияет направление потока воздуха на эффективность нагрева?

При поперечном обдуве оребрённых ТЭН коэффициент теплоотдачи выше, чем при продольном. Оптимальная скорость воздуха в межрёберном зазоре — 5-10 м/с. При скорости ниже 3 м/с оребрение даёт мало прироста — тепло накапливается между рёбрами и температура оболочки растёт.
