При мощности 250 кВт и питании от 380 В ток при соединении звездой составит около 380 А. Это не технический предел, но это уже серьёзный аргумент против монолитной конструкции: один контактор на такой ток дорог, греется и не даёт управлять температурой ступенями. Поэтому воздушные нагреватели такой мощности собирают блоками.
Как считается расход воздуха
Базовая формула теплового баланса для воздуха:
Q = G × Cp × ΔT
где Q — мощность нагревателя (кВт), G — массовый расход воздуха (кг/с), Cp — удельная теплоёмкость воздуха (1,005 кДж/(кг·°C)), ΔT — перепад температур (°C).
Для нашего случая: нагрев с 20 до 350°C, мощность 250 кВт:
G = 250 / (1,005 × 330) = 250 / 331,65 ≈ 0,754 кг/с ≈ 2700 кг/ч
Средняя плотность воздуха при температуре 150°C (условная средняя) — около 0,83 кг/м³. Объёмный расход: 2700 / 0,83 ≈ 3250 м³/ч. Это ориентир для подбора вентилятора.
Почему 250 кВт делают несколькими группами
Типовое решение: 5 групп по 50 кВт, каждая со своим контактором и предохранителями. При звезде ток на группу — около 76 А, что уже нормальная рабочая нагрузка для стандартной автоматики.
Ступенчатое включение даёт несколько преимуществ:
- Плавный выход на рабочую температуру без термоудара по воздуховоду
- Поддержание температуры путём включения/отключения группы без ШИМ-регулирования
- Резервирование: при выходе одной группы установка продолжает работать на 80% мощности
- Снижение пусковых токов — контакторы включаются последовательно с задержкой 1–3 секунды

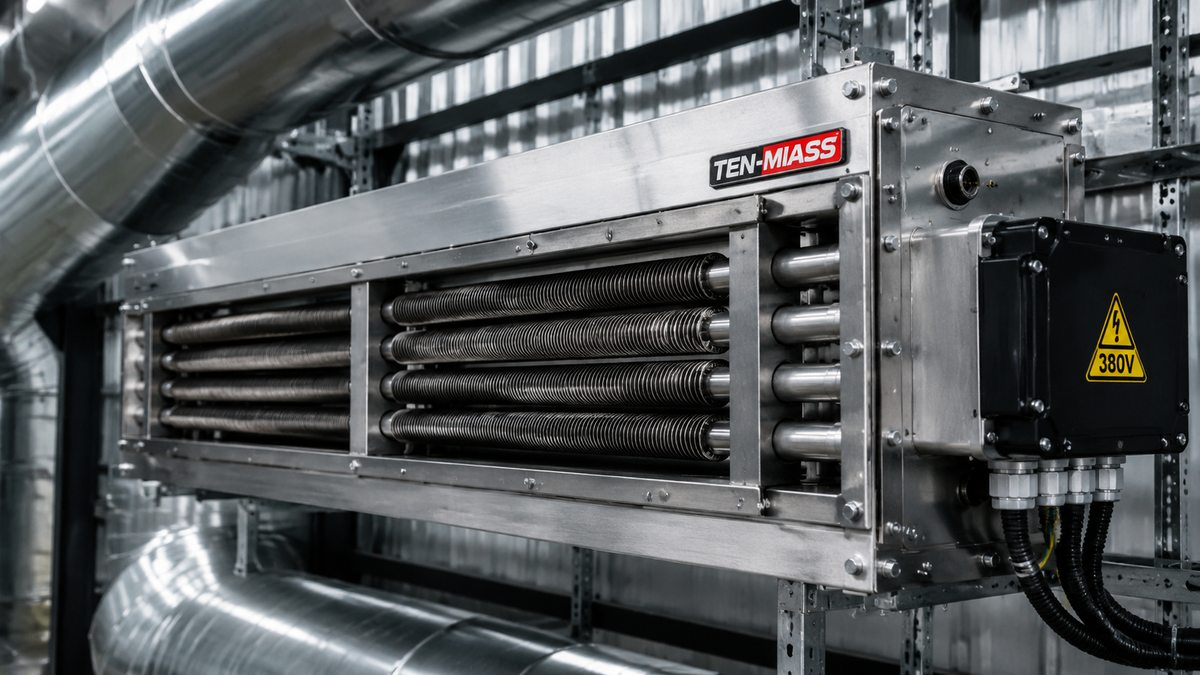

Оребрённые ТЭН: конструкция и параметры
Воздух плохо отдаёт и принимает тепло: коэффициент теплоотдачи у него на порядок ниже, чем у воды. Гладкая трубка ТЭН в воздушном потоке перегревается при относительно низкой мощности съёма тепла. Оребрение решает эту проблему.
| Параметр | Типовые значения |
|---|---|
| Диаметр трубки ТЭН | 8–16 мм |
| Материал оребрения | Сталь (до 350°C), алюминий (до 250°C) |
| Шаг рёбер | 3–8 мм в зависимости от скорости потока |
| Высота ребра | 8–15 мм |
| Прирост площади теплообмена | в 5–10 раз по сравнению с гладкой трубкой |
Для температуры 350°C алюминий не подходит — его начало размягчения около 400°C, но запаса нет. Стальное оребрение держит этот режим без проблем.
Материалы при нагреве до 350°C
Оболочка ТЭН для воздушного нагревателя с такими параметрами:
- Сталь 10 — подходит при сухом чистом воздухе. Дешевле, проще в обработке. При температурах близких к 350°C поверхность окисляется медленно, ресурс зависит от цикличности нагрева.
- 08Х18Н10 (AISI 304) — нержавейка, хороший выбор при повышенных требованиях к чистоте воздуха или при работе в запылённой среде. Не окисляется до 600°C.
- 12Х18Н10Т (AISI 321) — нержавейка со стабилизацией титаном. Применяется там, где нагрев цикличный и длительный: лучше сопротивляется межкристаллитной коррозии при частых нагрев/охлаждение. Это не AISI 304 — у них разный состав и разная термостойкость.
Что нужно для заказа
Для расчёта и производства воздушного нагревателя под ваши параметры достаточно передать:
- Мощность и напряжение питания (250 кВт, 380 В — уже есть)
- Диапазон нагрева (20–350°C — задан)
- Расход воздуха или скорость потока в сечении
- Размеры проходного сечения воздуховода или монтажные ограничения
- Требования к схеме регулирования (ступенчатое, пропорциональное)
- Тип среды (чистый воздух, запылённый, с примесями)
Если есть чертёж — ещё лучше. Минимальная партия: 1 штука. Срок: 7–14 рабочих дней.
