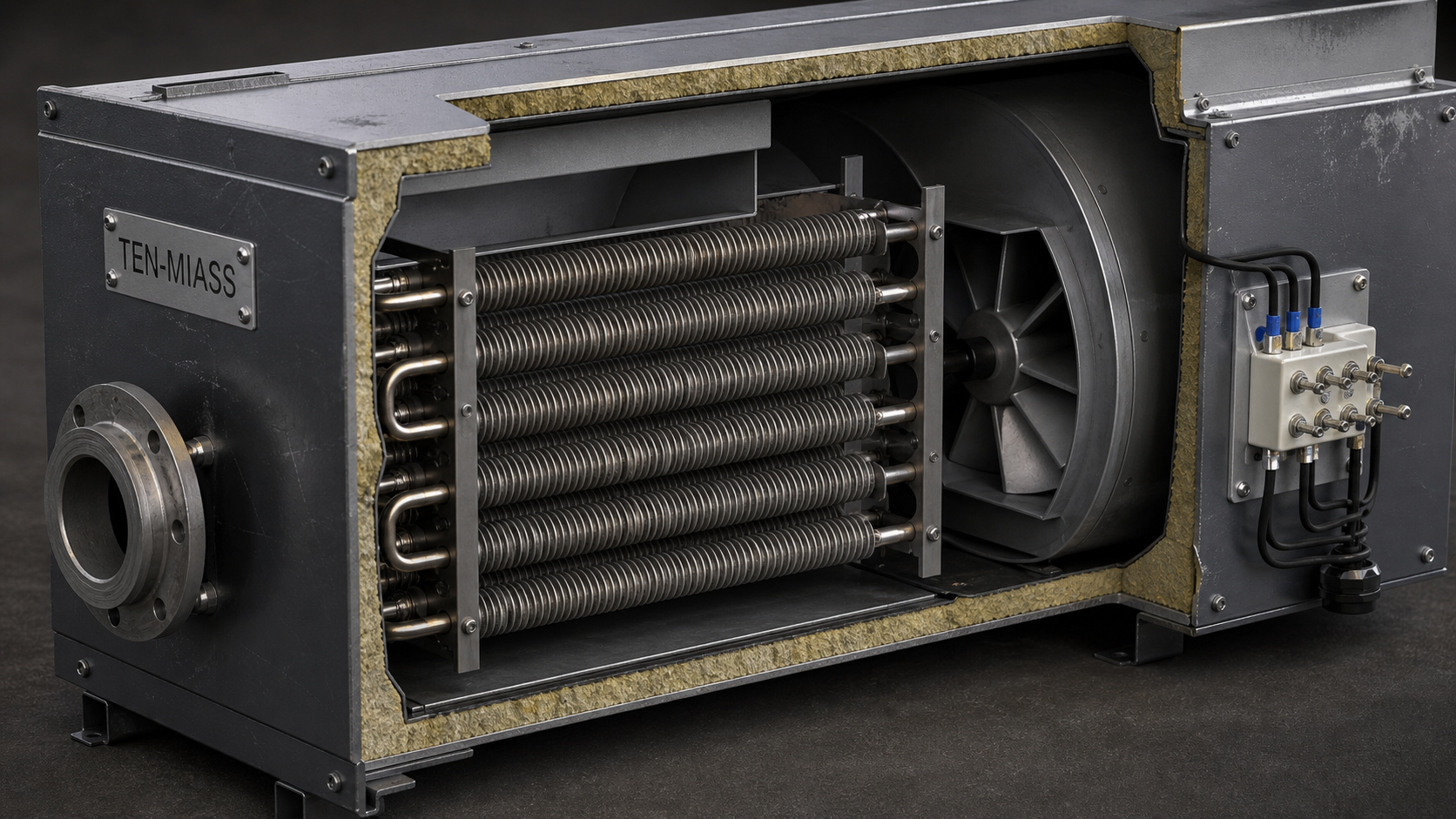

Как подключить оребрённые ТЭНы для обогрева гаража: расчёт мощности, схема и монтаж
Оребрённый трубчатый электронагреватель (ТЭН-О) — штатное решение для нагрева воздуха в производственном боксе, мастерской, ангаре или цехе. Ниже — как рассчитать мощность под объём помещения, выбрать схему включения на 380 В и проверить сопротивление перед запуском по ГОСТ 13268-88.
Зачем оребрение: удельная мощность на воздухе
ТЭН без рёбер, погружённый в жидкость, снимает 5–6 Вт/см² поверхности. В воздухе та же поверхность из-за слабой конвекции перегревается уже при 1,5–2 Вт/см². Навивное ребро увеличивает площадь теплообмена в 3–5 раз: при одинаковой длине трубы оребрённый ТЭН отдаёт в воздух 3–4 Вт/см² корпуса, не допуская перегрева нихромовой спирали.
Ребро — стальная лента толщиной 0,3–0,5 мм, шаг навивки 3–4 мм, наружный диаметр ребра от 45 мм. Для сухих помещений используется труба из стали 10 со стальным ребром. Во влажной среде (автомойка, мойка оборудования) — нержавеющая труба AISI 304 (08Х18Н10) и ребро из нержавейки. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм, поэтому ТЭН-О вписывается в существующий вентиляционный канал или корпус воздухонагревателя.
Расчёт мощности для гаражного бокса
Для оценки теплопотерь через стены и вентиляцию используем упрощённую формулу:
Q = V × ΔT × k
где V — отапливаемый объём в м³, ΔT — разница между комфортной внутренней температурой (+10…+20 °С) и минимальной зимней наружной, k — коэффициент утепления: 1,2 — профлист или бетон без утепления; 0,8 — утепление 50 мм; 0,6 — сэндвич-панели 100 мм.
Пример: бокс 6×12×4 м (V=288 м³), ΔT=50 °С, стены с пенопластом 50 мм (k=0,8). Q = 288 × 50 × 0,8 = 11 520 Вт ≈ 11,5 кВт. Округляем до 12 кВт.
| Объём помещения, м³ | Мощность при ΔT=40 °С, кВт | Мощность при ΔT=50 °С, кВт | Ток в линии 380 В, А |
|---|---|---|---|
| 150 (≈6×6×4) | 6–8 | 8–10 | 12–15 |
| 240 (≈8×8×4) | 9–12 | 12–15 | 18–23 |
| 360 (≈10×9×4) | 12–15 | 15–20 | 23–30 |
| 480 (≈12×10×4) | 15–20 | 20–25 | 30–38 |
При высоте потолков более 5 м добавляйте 10% на каждые дополнительные 0,5 м высоты из-за вертикального градиента температуры.
Схемы подключения: звезда и треугольник на 380 В
Трёхфазная сеть 380 В — стандарт для оребрённых ТЭНов мощностью от 6 кВт. Три отдельных нагревателя соединяют двумя способами. Выбор зависит от номинального напряжения одного элемента, указанного в маркировке.
Звезда. Если элемент рассчитан на 220 В, его включают между фазой и нейтралью. При линейном напряжении 380 В на элементе действует фазное напряжение 220 В (380/√3 ≈ 220). Сопротивление одного элемента:
R = U_ф² / P = U_линейного² / (3 × P)
Для элемента 4 кВт: R = 220² / 4000 = 12,1 Ом. Общая мощность трёх элементов — 12 кВт.
Треугольник. Если элемент рассчитан на 380 В, его включают между двумя фазами. На элемент подаётся линейное напряжение 380 В:
R = U_линейного² / P = 380² / P
Для элемента 4 кВт: R = 380² / 4000 = 36,1 Ом.
Линейный ток трёхфазной нагрузки одинаков для обеих схем:
I = P_общ / (√3 × U_линейного) = P_общ / 658
Для 12 кВт I = 12 000 / 658 = 18,2 А. Вводной автомат — на 25 А.
| Мощность элемента, кВт | Сопротивление на 220 В, Ом | Сопротивление на 380 В, Ом |
|---|---|---|
| 2 | 24,2 | 72,2 |
| 3 | 16,1 | 48,1 |
| 4 | 12,1 | 36,1 |
| 5 | 9,7 | 28,9 |
| 6 | 8,1 | 24,1 |
Было/стало: в мастерской 6×12×5 м (V=360 м³) стояла дизельная тепловая пушка 18 кВт с расходом 4 л/ч. Заменили на три оребрённых ТЭН по 5 кВт (звезда, элементы 220 В). Суммарная мощность 15 кВт обеспечила +18 °С при −25 °С на улице. Исчезли запах топлива и чистка горелки, отопление вышло на полностью автоматический режим.
Материал оболочки, рёбер и контроль сопротивления
Для ТЭН-О в воздухе гаражного бокса базовый материал трубы — сталь 10. Если помещение сырое или в воздухе есть масляный аэрозоль, применяют нержавейку AISI 304 (08Х18Н10). Для особо агрессивных сред (химические склады, гальванические участки) — бесшовную трубу 12Х18Н10Т. Внутри корпуса — нихромовая спираль в магнезитовой засыпке (периклаз).
Перед монтажом измерьте сопротивление изоляции мегаомметром на 500 В — норма не менее 20 МОм. Рабочее сопротивление сверьте с таблицей: допуск по сопротивлению по ГОСТ 13268-88 составляет −4/+11%, что соответствует допуску по мощности +5/−10%. Замер делайте только на обесточенной линии, предварительно сняв перемычки между фазами, чтобы измерить каждый элемент отдельно.
Автоматика и защита для оребрённого ТЭНа
ТЭН-О — инерционный нагреватель, поэтому управление строится на контакторе и терморегуляторе. Датчик температуры выносится на 1,5–2 м от нагревателя в зону контроля, чтобы исключить срабатывание от горячего потока.
- Терморегулятор с диапазоном −30…+80 °С для внутренней установки.
- Контактор с номиналом на 30% выше тока нагрузки: для 12 кВт — на 25–32 А.
- Автоматический выключатель C25 или C32 вводной.
- УЗО на 30 мА — обязательно для помещений с бетонным полом.
- Для взрывоопасной зоны (покрасочный участок) — взрывозащищённое исполнение с маркировкой Ex-d.
Вентилятор обдува, если предусмотрен, должен включаться одновременно с ТЭНом или опережать его на 2–3 секунды.
Заказ оребрённого ТЭНа по чертежу
Серийный ТЭН-О из каталога обычно имеет мощность 1,5–3 кВт на 220 В — этого мало для промышленного бокса. На производстве ТЭН-Миасс изготавливают оребрённые ТЭНы под техническое задание: мощность ровно под объём помещения, длину корпуса под габарит шкафа, материал трубы под среду, резьбу или фланец под существующий канал. Партия — от 1 шт., срок типового изделия — 5–10 дней.
Если нужен оребрённый ТЭН под чертёж или по образу вышедшего из строя, пришлите размеры, напряжение и рабочие условия — технолог пересчитает мощность и материал в течение рабочего дня.
