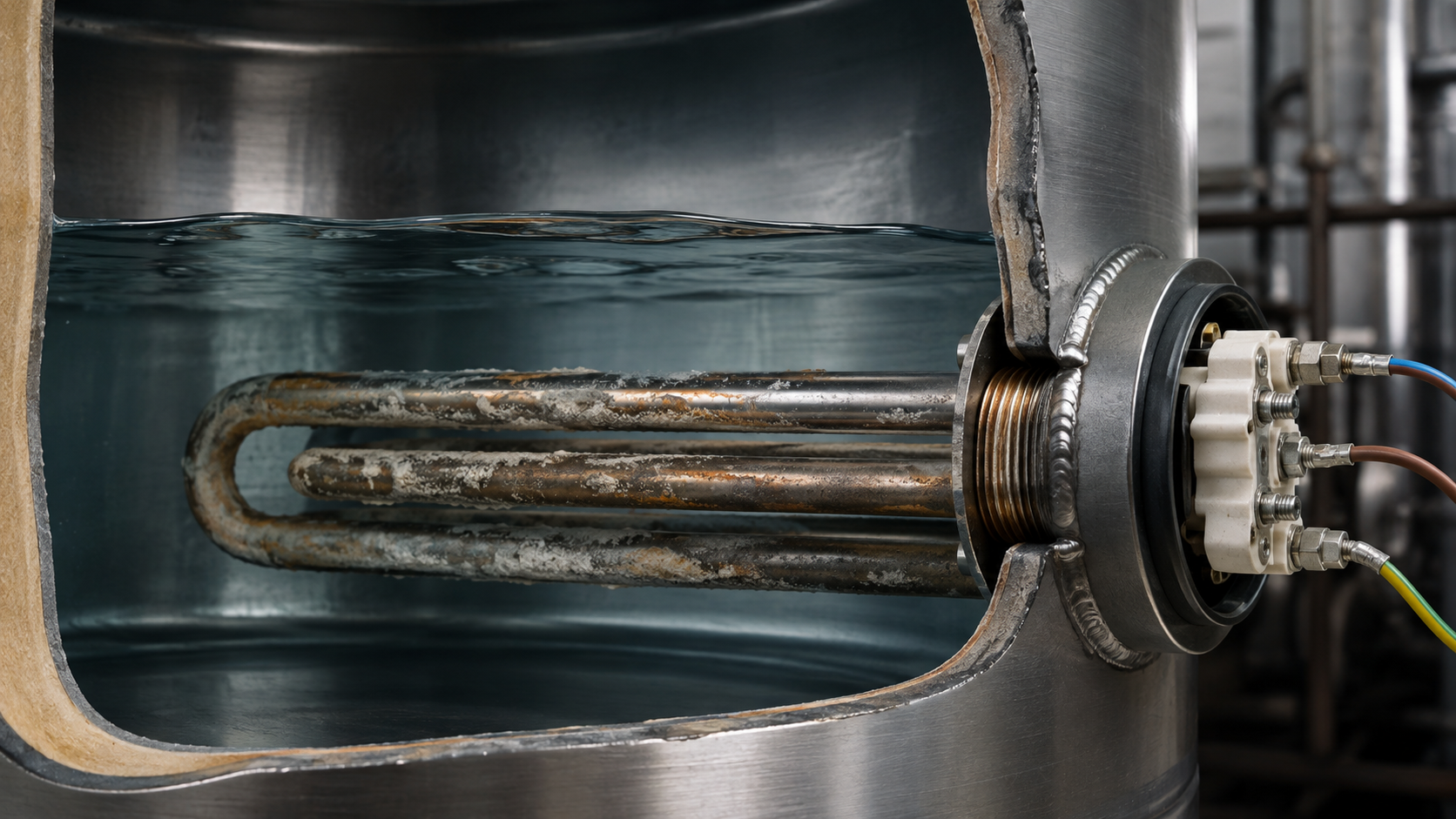

Водонагреватель стал плохо греть: где искать причину производственнику

Электрический КПД трубчатого нагревателя составляет 95–97%. Если бойлер стал выдавать еле тёплую воду, нагревать объём в полтора раза дольше или отключаться по аварии — проблема не в сети и не в «магии». Есть четыре типовые причины падения производительности: снижение напряжения, отложения на оболочке, разрушение спирали или пробой изоляции. Ниже — порядок диагностики, формулы для расчёта нормы и критерии, по которым вы принимаете решение: чистить, менять или пересчитывать нагреватель под задачу.

Три фактора, которые реально снижают тепловую мощность

Начнём с того, что производительность ТЭНа зависит от трёх величин: напряжения, сопротивления спирали и способности оболочки передавать тепло среде.

Падение напряжения. Мощность пропорциональна квадрату напряжения. Напряжение в цехе просело с 380 В до 342 В (стандартные −10%)? Мощность упала не на 10%, а примерно на 19%: (342/380)² ≈ 0,81. Водонагреватель не «виноват» — питающая линия не тянет нагрузку. Замерьте фактическое напряжение в момент нагрева. Если просадки существенные, решается либо отдельной линией, либо стабилизацией, но сам ТЭН менять не нужно.

Отложения на оболочке. Магниевые и кальциевые соли из оборотной воды образуют слой с теплопроводностью в сотни раз ниже, чем у стали: 0,1–0,3 Вт/(м·К) против 45–50 Вт/(м·К). Каждый миллиметр накипи на оболочке снижает скорость теплопередачи на 10–15%. Для промышленного бойлера с забором воды из накопительной ёмкости без водоподготовки это главный враг.

Деградация спирали. Нихромовая спираль со временем разрушается. Межвитковое замыкание меняет сопротивление, ТЭН начинает потреблять больше тока, но выделяет меньше тепла. Частичный перегорание уменьшает активную длину спирали. Оба случая видны только омметром, о чём ниже.

Сколько показывать: допустимые значения сопротивления и изоляции

Для оценки состояния ТЭНа нужно сравнить фактическое сопротивление с расчётным. Для одноэлементного нагревателя, включенного на одну фазу 220 В:

R = U² / P

Например, для патронного ТЭНа 2 кВт на 230 В: R = 230² / 2000 ≈ 26,5 Ом.

Для трёхфазного водонагревателя с блок-ТЭНом, собранным по схеме «звезда» на 380 В, на каждый элемент приходит фазное напряжение около 220 В. Тогда сопротивление ветви:

R = U_линейного² / (3 × P_элемента)

Пример. Блок-ТЭН 30 кВт, соединение звездой, три элемента по 10 кВт. Сопротивление каждого: 380² / (3 × 10000) ≈ 4,81 Ом.

ГОСТ 13268-88 нормирует допуск по мощности +5/−10%. Для сопротивления это допуск несимметричный: от −4% до +11% относительно номинала. Если замеренное сопротивление ниже номинала более чем на 4% — есть межвитковое замыкание. Если выше на 11% — перегрев или частичное разрушение спирали. Если омметр показывает бесконечность — обрыв.

Изоляцию проверяют мегаомметром на 500 или 1000 В. Сопротивление между корпусом и клеммами исправного ТЭНа — не менее 20 МОм при холодном состоянии. Если меньше — пробой, вода под напряжением, нагрев будет прерывистым из-за срабатывания УЗО.

Типичные ситуации на производстве: разбор по симптомам

На практике чаще всего встречаются четыре сочетания симптомов и причин. Сведём их в таблицу для быстрой диагностики.

Важный нюанс. При проверке сопротивления ТЭНа в бойлере, где несколько нагревателей, обязательно снимайте перемычки между группами клемм. Иначе вы измерите не сопротивление одного элемента, а эквивалентное сопротивление параллельной схемы — получите ошибочный результат.

Пример «было/стало»: что даёт расчёт вместо замены «на глаз»

В пищевом цехе установлен водонагреватель объёмом 500 л с блоком ТЭНов 36 кВт, звезда 380 В. Номинальное время нагрева с 10 до 60 °C — около 1,8 часа. После двух лет эксплуатации время выросло до 3,2 часа.

Замер сопротивления каждого элемента: два по 4,84 Ом, третий — «обрыв» (∞). Итог: мощность упала с 36 кВт до 24 кВт. Потери: 36/24 = 1,5, значит, время нагрева при той же тепловой отдаче должно было вырасти в 1,5 раза, то есть до 2,7 часа. Фактических 3,2 часа — дополнительно влияет слой накипи на двух живых элементах. Решение: заменить все три элемента сразу. Один новый и два со снятой накипью дадут разную токовую нагрузку и разные температуры оболочки, что спровоцирует перегорание остальных в течение двух-трёх недель.

Это типичный случай, когда серийный ТЭН из розницы — не лучший вариант. Розничный нагреватель имеет фиксированную длину, фиксированную мощность и резьбу под стандартный бытовой фланец. Ваш фланец может быть DN80 или DN100 под шестигранник, среда — агрессивный рассол или вода с хлоридами, габарит шкафа не позволяет поставить ТЭН с паспортной длиной 600 мм.

Здесь правильно считать ТЭН под задачу: мощность ровно под объём и скорость нагрева, длина — под глубину бака, материал — под среду. Например, для воды с содержанием хлоридов свыше 250 мг/л вместо AISI 304 (08Х18Н10) стоит взять AISI 316L (03Х17Н14М2) или титан, чтобы избежать точечной коррозии. Для воздуха или масла — обычную сталь 10, для пищевого пара — цельнотянутую бесшовную трубу 12Х18Н10Т.

Как заказать замену без командировки в сервисный центр

При обращении на производство ТЭНов понадобится минимум данных. Соберите их заранее:

• Длину и диаметр трубки. Диапазон изготовления — от 4 до 32 мм, длина от 30 до 6000 мм.
• Тип резьбы: штуцер G1/2, G3/4, M14×1.5, M22×1.5 для одиночных водяных ТЭНов или фланец G1.5, G2, M48×2, M56×2, M64×3 для блок-ТЭНов.
• Напряжение и схему подключения: звезда или треугольник.
• Рабочую среду и её температуру — от этого зависит материал оболочки.
• Фотографию старого ТЭНа с линейкой или размер на чертеже.

Партия от одной штуки — стандартная практика. Срок изготовления типового ТЭНа — 5–10 дней. По фотографии опытный технолог восстановит геометрию до миллиметра и пересчитает мощность под ваш объём и режим нагрева.

Если водонагреватель стал хуже греть, сначала выполните замеры по описанной методике. Если сопротивление не соответствует расчёту или изоляция ниже 20 МОм — нагреватель подлежит замене. Пришлите технологу длину, диаметр и фото старого ТЭНа — подберём материал и мощность под вашу среду и напряжение в течение рабочего дня.
