Переключение мощности ТЭН в промышленном водонагревателе: схемы на 380 В

Электрический водонагреватель на 30 кВт, который всю смену работает на полной мощности, перегружает сеть цеха и расходует энергию на нагрев того, что уже нагрето. Когда бак вышел на рабочую температуру, для компенсации теплопотерь достаточно 15 кВт. Разбираем две схемы получения двух режимов мощности у блочных ТЭН на 380 В и расчёт сопротивления по ГОСТ 13268-88.

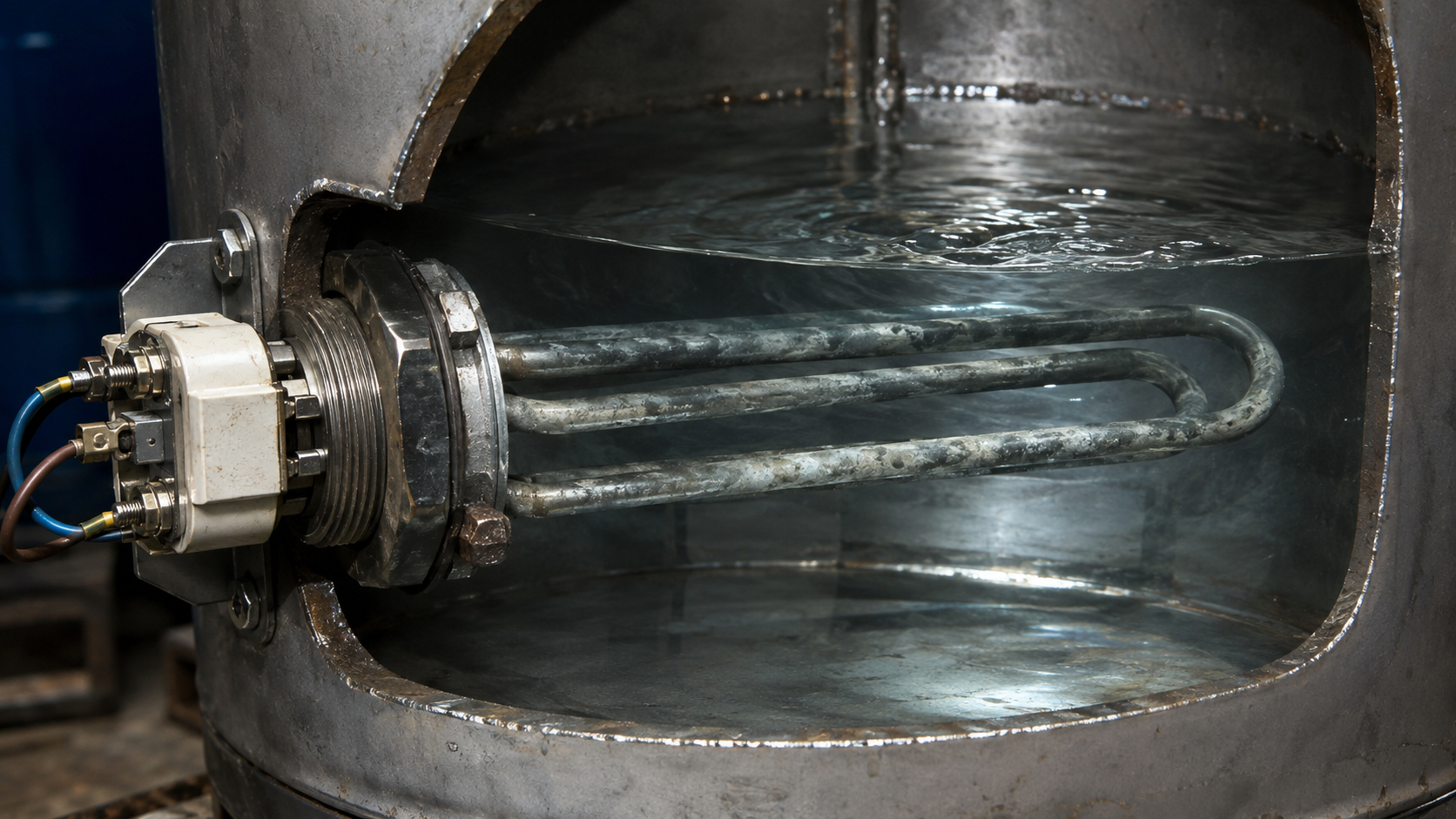

Зачем в промышленном нагреве переключать мощность

В пищевых цехах, котельных и на гальванических линиях режим «максимум всегда» встречается часто, но он не оптимален. ТЭН подбирают под время выхода на режим, а потом он работает с большой избыточностью. Переключение на пониженную мощность решает несколько задач:

• нагрев бака от холодной воды — полная мощность, поддержание температуры при простое — половина;
• снижение нагрузки на ввод в часы пик длительностью 1–2 часа;
• работа по двухставочному тарифу: ночью нагрев на 100%, днём поддержание на 50%;
• ограничение потребления при одновременной работе нескольких аппаратов в одном цехе;
• уменьшение пусковых токов, которые проседают на десятые доли секунды при включении мощных ТЭН.

Для блочного ТЭНа с двумя независимыми группами переключение выполняет контактор: на нагрев замыкаются обе группы, на поддержание — одна. Плавная регулировка здесь не обязательна: вода и масло — инерционные среды, они не требуют точного соответствия мощности в каждый момент времени.

Расчёт сопротивления ТЭН для двухрежимной схемы

Исходная формула для любого ТЭНа:

где R — сопротивление элемента, Ом; U — напряжение на элементе, В; P — мощность элемента, Вт. Для однофазной нагрузки также пригодится I = P / U.

В трёхфазной сети со схемой «звезда» на линейное напряжение 380 В на каждый элемент приходит фазное напряжение 220 В: U_ф = U_лин / √3 = 380 / 1,73 ≈ 220 В. Сопротивление ветви:

Пример: одиночный ТЭН 3 кВт для звезды на 380 В. На элемент приходит 220 В, значит R = 220² / 3000 ≈ 16,1 Ом. Тот же результат даёт формула через линейное напряжение: 380² / (3 × 3000) ≈ 16,04 Ом.

Таблица показывает блок ТЭНБ с шестью трубками по 5 кВт каждая. Сопротивление трубки не меняется при переключении групп — меняется только количество включённых элементов. Три трубки дают 15 кВт, шесть — 30 кВт. Это самый простой способ получить ровно половину мощности.

После изготовления сопротивление контролируется по ГОСТ 13268-88: допуск по мощности +5/−10%, по сопротивлению −4/+11%. Поэтому при настройке уставок термостата проверьте фактический ток каждой группы токоизмерительными клещами, а не только паспортную табличку.

Схема «две группы по 50%» для блока ТЭНБ

Блок ТЭНБ с шестью трубками электрически разбивают на две группы по три трубки. Каждая группа соединена в звезду, нейтраль выведена на клеммник. Контактор К1 управляет первой группой, контактор К2 — второй. При нагреве включаются оба контактора, при поддержании — только К1. Автоматика — термостат с двумя уставками или программируемый контроллер с недельным расписанием.

Любое переключение групп выполняйте на обесточенной сети: отключите вводной автомат, обесточьте клеммную колодку, снимите межклеммные перемычки перед измерением сопротивления. Особенно это важно для блочных ТЭН с фланцем — ошибочное соединение фаз может замкнуть межэлементные перемычки на корпус.

Было: бак ёмкостью 10 м³ с ТЭНБ-30 включался на 30 кВт при падении температуры до 60 °C, разогревался до 70 °C и отключался. Бросок тока при включении — I = P / (√3 × U) = 30000 / (1,73 × 380) ≈ 45,6 А. Сеть цеха проседала, соседний станок терял скорость реза.

Стало: нагрев до 70 °C идёт на двух группах (30 кВт), далее одна группа (15 кВт) держит температуру уставки. Пусковой ток снизился в 2 раза, среднее потребление за смену упало примерно на 35%, скачки напряжения в цехе прекратились.

Переключение звезда/треугольник — альтернатива с трёхкратным шагом

Если блок ТЭН собран из трёх одинаковых элементов и есть возможность переключать схему соединения, мощность меняется не в два, а в три раза. При звезде на элемент подаётся 220 В, при треугольнике — 380 В. Мощность треугольника в 3 раза выше мощности звезды: P_звезда = U_лин² / (3R_элемента), P_треугольник = 3U_лин² / R_элемента.

Такой режим подходит для цикла «нагрев/интенсивная пастеризация»: например, звезда даёт треть от полной мощности для поддержания, треугольник — полную для разогрева. Для задачи «ровно половина» звезда/треугольник не подходит: треть обычно слишком мало для быстрого подъёма температуры, поэтому в практике используют схему с двумя группами. Переключение выполняют контакторами с блокировкой одновременного включения, чтобы исключить короткое замыкание между фазами.

Материалы, резьбы и габариты — параметры заказа под чертёж

Для горячей воды и пара используется оболочка AISI 304 (08Х18Н10), для пищевых сред — цельнотянутая труба 12Х18Н10Т, для агрессивных хлоридов и кислот — чистый титан. Под воздух и масло — сталь 10. Внутри ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз), запечённая в трубке. Диаметр патронных ТЭН — от 4 до 32 мм, длина — от 30 до 6000 мм.

Одиночный ТЭН на одну петлю оснащают штуцером G1/2", G3/4", M14×1.5 или M22×1.5 — это мелкая резьба. Блок ТЭН на несколько петель крепится фланцем G1.5", G2", G3", M48×2, M56×2 или M64×3 — крупная фланцевая резьба под ключ-шестигранник. Для двухрежимной схемы понадобится блок ТЭНБ минимум с шестью трубками в двух электрически разделённых группах.

При заказе укажите длину активной части, диаметр трубки, схему соединения и материал среды. Производство делает ТЭН под чертёж партией от 1 штуки, срок типового изделия — 5–10 дней. Это позволяет получить мощность ровно под объём вашего бака и резьбу под имеющийся фланец, а не подстраивать техпроцесс под серийный нагреватель.

Если нужен ТЭНБ с двумя независимыми группами под ваш бак — пришлите чертёж фланца, диаметр трубки и рабочую среду. Технолог рассчитает мощность и сопротивление каждой группы, срок изготовления вернёт в течение рабочего дня.
