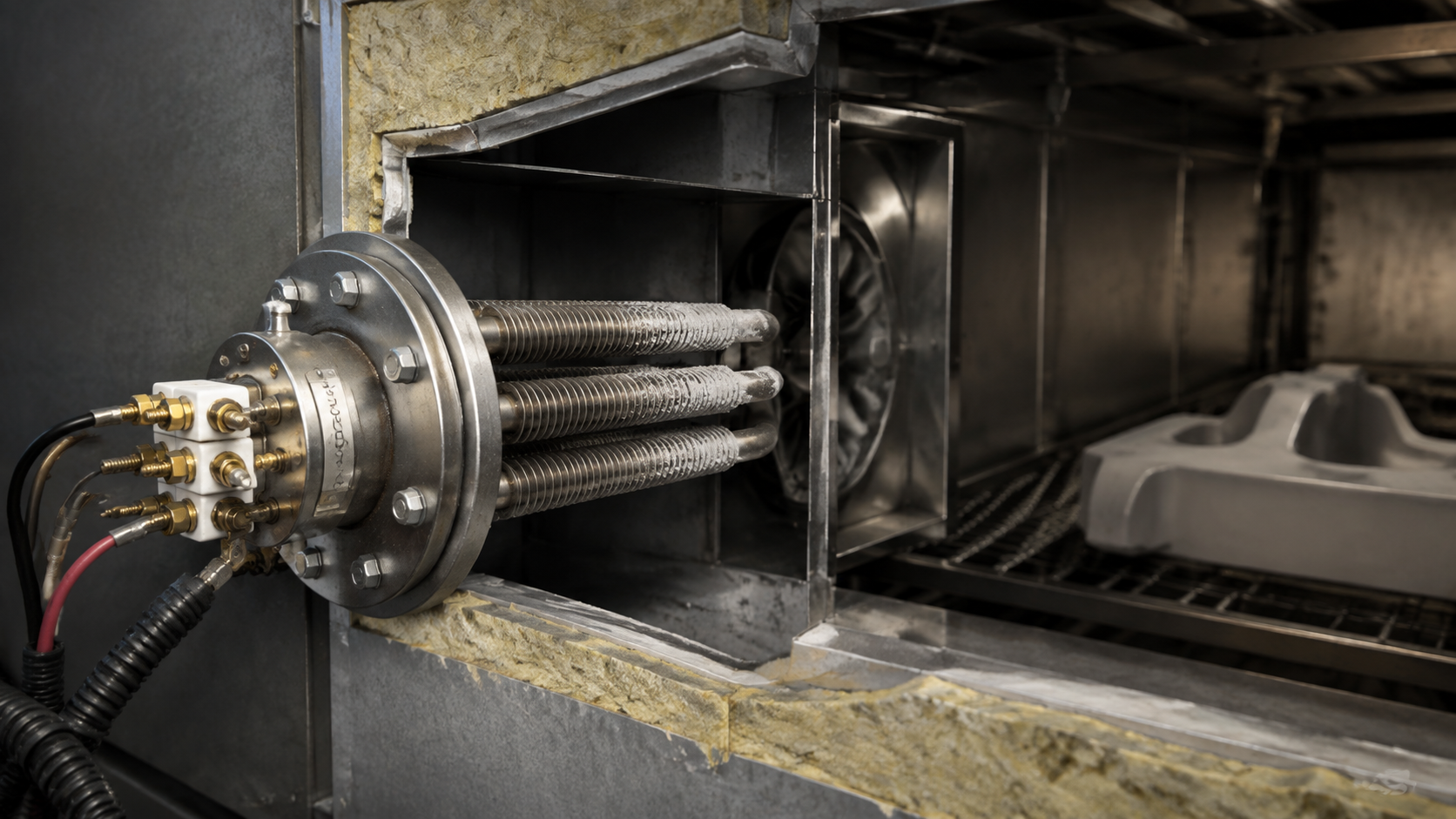

Ватт на сантиметр: почему ТЭН перегорает за месяц

Один и тот же по мощности ТЭН работает год или сгорает через месяц. Разница — в поверхностной мощности: сколько ватт приходится на квадратный сантиметр трубы. Заводская маркировка указывает только мощность, напряжение и длину. Она не показывает, насколько тяжело элементу отдавать тепло в среду. Если нагрузка выше допустимой — стенка перегревается, спираль плавится или на трубе образуется изолирующий слой. Разберём, как считать нагрузку, какие значения безопасны для разных сред и почему замена «такого же» ТЭНа не решает проблему.

Что такое «ватт на сантиметр» и как его считать

Поверхностная мощность — это отношение мощности ТЭНа к площади его нагреваемой части:

q = P / (π × d × L)

где q — поверхностная мощность, Вт/см²; P — мощность, Вт; d — диаметр трубки, см; L — длина активной зоны, см. Хвостовики и зона холодных концов в расчёт не входят.

Пример: ТЭН 3 кВт, диаметр 12,5 мм, длина активной зоны 1000 мм. Площадь: 3,14 × 1,25 × 100 = 393 см². Нагрузка: 3000 / 393 ≈ 7,6 Вт/см². Для воды без перемешивания это пограничное значение, для масла — однозначно завышенное.

Тот же ТЭН 3 кВт, но диаметр 16 мм и длина 2000 мм: площадь 3,14 × 1,6 × 200 = 1005 см², нагрузка ≈ 3 Вт/см². Мощность одинаковая, а условия работы кардинально разные.

Допустимая нагрузка для разных сред

Значение q сильно зависит от способности среды отводить тепло. У воздуха она низкая, у движущейся воды — высокая. Ориентиры для промышленного расчёта приведены в таблице.

Масло с высокой вязкостью снижает допустимую нагрузку до 2–3 Вт/см². Для воздуха без обдува превышение 2 Вт/см² приводит к перегреву стенки выше 500 °C и быстрому выходу из строя.

Почему превышение нагрузки приводит к перегоранию

При превышении q механизм разрушения разный для каждой среды.

Масло. При нагрузке более 4 Вт/см² масло у поверхности начинает разлагаться. На трубе образуется коксовая плёнка с низкой теплопроводностью. Плёнка изолирует стенку, температура растёт, осадок уплотняется. Через несколько недель спираль перегорает. Внешне ТЭН выглядит чёрным, с плотным налётом.

Вода. Высокая нагрузка вызывает локальное кипение. У поверхности образуется паровая рубашка, которая отводит тепло в десятки раз хуже жидкости. Стенка перегревается, и трубка прогорает. Это не «плохая вода», а ошибочно выбранный режим нагрева.

Воздух. В закрытом канале без обдува тепло отводится только естественной конвекцией. При 5–6 Вт/см² нихромовая спираль работает с перегревом, окисляется и перегорает.

Было/стало. В масляной ванне стоял ТЭН 3 кВт: диаметр 12,5 мм, длина 800 мм. Площадь 3,14 × 1,25 × 80 = 314 см², нагрузка 3000 / 314 ≈ 9,5 Вт/см². Элемент сгорал за месяц. Заменили на ТЭН 3 кВт: диаметр 16 мм, длина 2000 мм. Площадь 1005 см², нагрузка ≈ 3 Вт/см². Ресурс вырос в несколько раз при той же потребляемой мощности.

Расчёт сопротивления, мощности и напряжения

Чтобы убедиться, что новый ТЭН действительно имеет заявленную мощность, используют закон Ома: R = U² / P. Для однофазного элемента на 220 В и 3 кВт сопротивление составит 220² / 3000 ≈ 16,1 Ом.

Для трёхфазной сети 380 В способ соединения меняет напряжение на элементе.

При соединении звездой на элемент приходит фазное напряжение 380 / √3 ≈ 220 В. Сопротивление ветви: R = U_линейного² / (3 × P_элемента). Для элемента 3 кВт: R = 380² / (3 × 3000) ≈ 16,1 Ом.

При соединении треугольником элемент работает на линейном напряжении 380 В: R = U_линейного² / P_элемента. Для элемента 3 кВт: R = 380² / 3000 ≈ 48,1 Ом. Линейный ток трёхфазной нагрузки рассчитывается как I = P_общая / (√3 × U_линейного).

Перед монтажом измерьте сопротивление каждого элемента. Отклонение от расчётного значения меняет фактическую мощность, а значит, и поверхностную нагрузку. ГОСТ 13268-88 допускает отклонение мощности от +5 до −10 %, что соответствует несимметричному допуску по сопротивлению от −4 до +11 %.

Пошаговый расчёт ТЭНа под задачу

Алгоритм подбора промышленного нагревателя под конкретную установку:

1. Определите среду, рабочую температуру и объём ёмкости.
2. Выберите допустимую нагрузку q по таблице.
3. Рассчитайте требуемую мощность с учётом теплопотерь корпуса.
4. Найдите общую площадь поверхности: S = P / q.
5. Разбейте мощность на несколько элементов так, чтобы каждый попадал в габариты.
6. Вычислите длину трубы для выбранного диаметра: L = P_элемента / (π × d × q).

Пример: масляная ванна 0,5 м³, рабочая температура 140 °C, без перемешивания. Требуется 12 кВт. Для масла берём q = 3 Вт/см². Общая площадь S = 12000 / 3 = 4000 см². Четыре элемента по 3 кВт: каждый должен иметь площадь 1000 см². При диаметре 16 мм длина активной зоны L = 1000 / (3,14 × 1,6) ≈ 199 см, то есть 2000 мм. Если бак по глубине не позволяет установить такие ТЭНы, увеличивают диаметр или ставят шесть элементов меньшей мощности.

Диаметр трубки может быть от 4 до 32 мм, длина — от 30 до 6000 мм. В пределах этих размеров реально скомпоновать нагреватель под любой шкаф, бак или канал.

Дополнительные проверки перед заказом:

• ТЭН не должен выступать над уровнем жидкости при минимальном рабочем уровне.
• Расстояние от трубы до стенки и дна — не менее 30–50 мм.
• Для воды и пара достаточно AISI 304 (08Х18Н10); для пищевых сред — цельнотянутая труба 12Х18Н10Т; для хлоридов и кислот — титан или AISI 316 (10Х17Н13М2).
• Для воздуха обязателен обдув либо теплоотводящее оребрение.

Серийный ТЭН из каталога почти никогда не совпадает с задачей сразу по трём параметрам: мощность, длина активной зоны и материал оболочки. Обычно совпадает только мощность. Из-за этого нагрев идёт с перегрузкой, и элемент сгорает. Если подобрать нагреватель по допустимому Вт/см², тот же объём оборудования прослужит в разы дольше.
