Устройство нагревателя
Как устроен блок ТЭН на плоском фланце
Блок ТЭН объединяет несколько трубчатых нагревателей на общем плоском фланце. Такое исполнение используют для нагрева воды, масла и технологических жидкостей в баках, теплообменниках и оборудовании с фланцевой посадкой.
Основные узлы блока

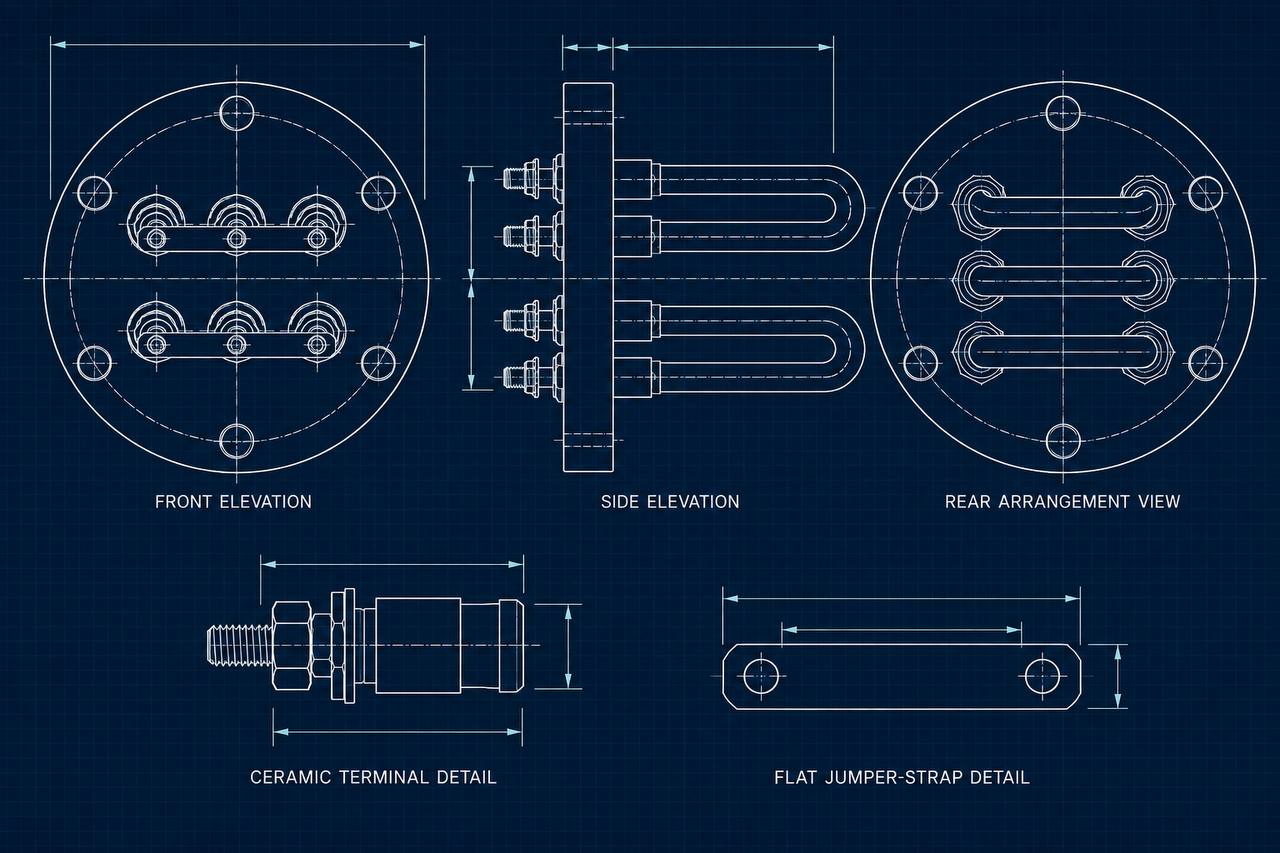

Фронтальный, боковой и тыльный виды блока на плоском фланце.
Конструкция состоит из плоского фланца, трубчатых нагревателей, керамических изоляторов, выводных шпилек, гаек, шайб, перемычек и крепёжной планки. Трубки могут быть прямыми или изогнутыми — это определяется глубиной ёмкости и расположением внутри неё.
Как подбирают мощность

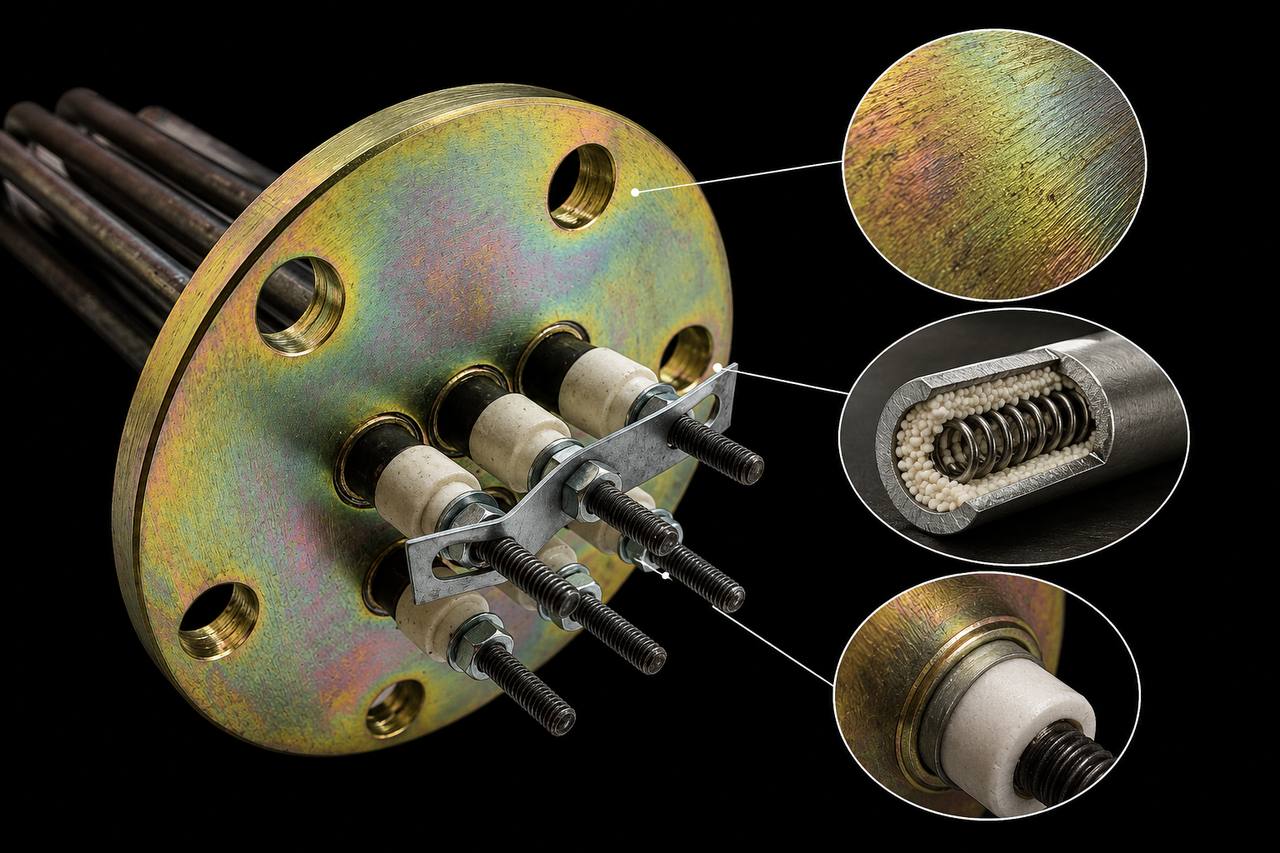

Общий вид: фланец, трубки, выводы и перемычки.
Суммарная мощность блока не берётся «по количеству трубок». Учитываются рабочая среда, объём, начальная и конечная температура, время нагрева, теплоизоляция, напряжение и допустимая ваттная нагрузка поверхности.
Почему важна схема соединения

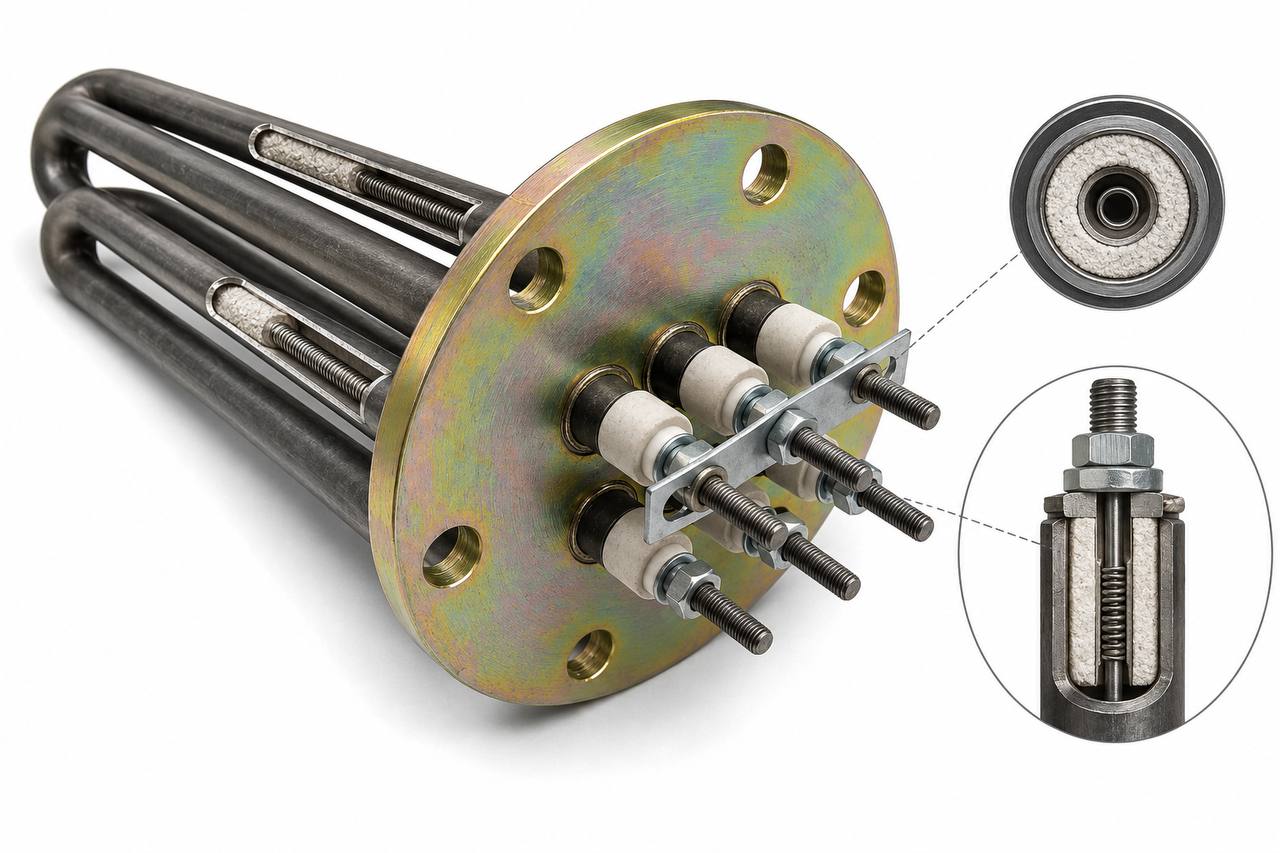

Сечение трубки: металлическая оболочка, изоляционный наполнитель и спираль.
Один и тот же набор трубчатых ТЭНов можно соединить под разное напряжение и количество фаз, если конструкция и выводы это предусматривают. Перемычки, сечение токоведущих деталей и керамические изоляторы должны соответствовать фактическому току.
Какие размеры нужны для изготовления
Керамический изолятор, шпилька, гайки и прижим.
- наружный размер и толщина фланца;
- количество, диаметр и расположение отверстий;
- длина погружной части и форма трубок;
- мощность, напряжение и электрическая схема;
- материал фланца и оболочки ТЭНов;
- рабочая среда и температура.
Частые вопросы о блоке ТЭН
Что такое блок ТЭН на плоском фланце?
Это несколько трубчатых нагревателей, закреплённых на общем плоском фланце. Блок устанавливают в бак, теплообменник или технологическую ёмкость через подготовленное посадочное место.
Что определяет мощность блока ТЭН?
Суммарная мощность складывается из мощности отдельных ТЭНов. Для подбора учитывают рабочую среду, объём, температуру, время нагрева, напряжение и электрическую схему соединения.
Зачем нужны керамические изоляторы и перемычки?
Изоляторы отделяют токоведущие выводы от фланца. Перемычки соединяют выводы по согласованной схеме и должны соответствовать току и напряжению блока.
Можно изготовить блок по старому образцу?
Да. Нужны фотографии, размеры фланца, количество трубок, длина погружной части, расположение отверстий, мощность и напряжение.

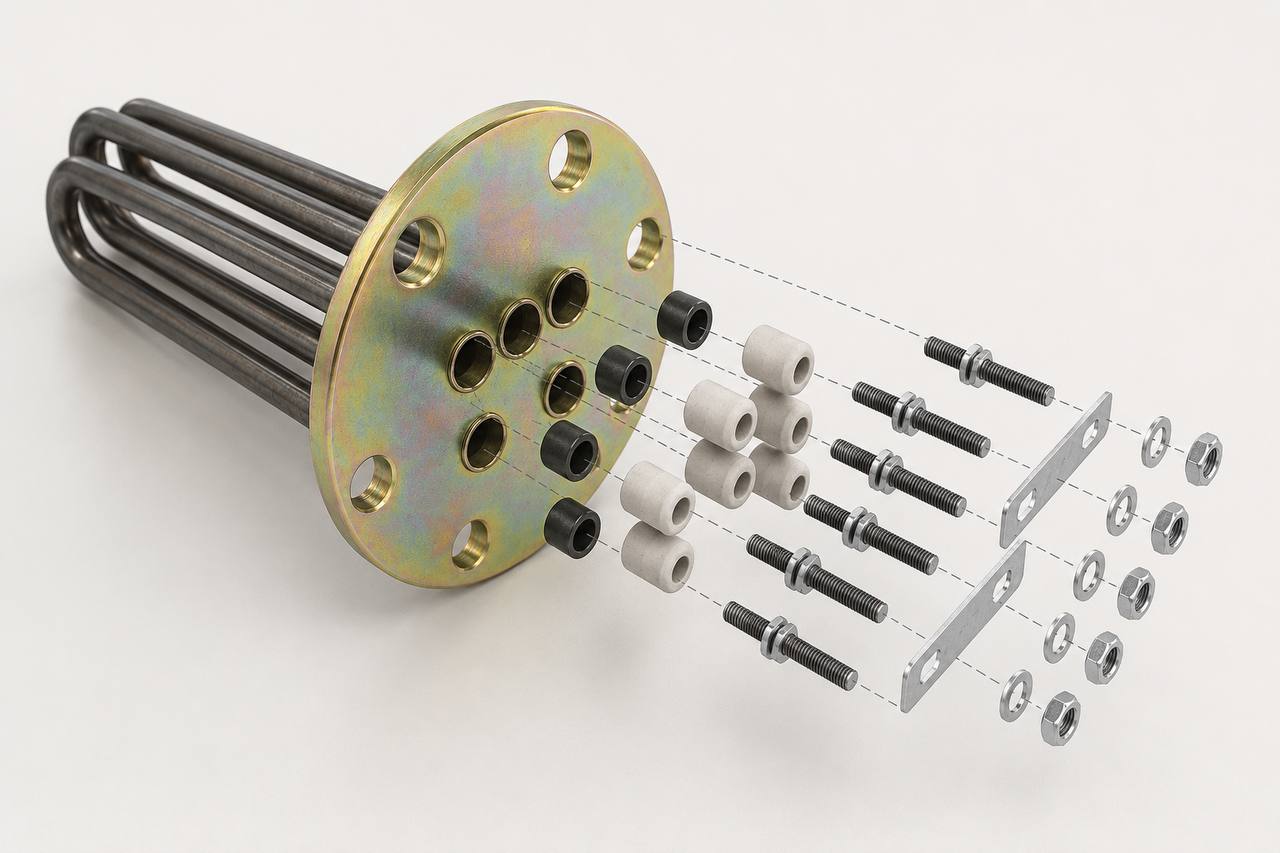

Фланец, изоляторы, шпильки, шайбы и крепёжная планка в разборе.
Перемычки соединяют выводы по согласованной электрической схеме.
Пришлите фото или чертёж посадочного места — проверим конструкцию и подскажем, каких данных не хватает.
