Где применяются такие ТЭН
ТЭН с активной длиной 400–500 мм — не экзотика. Они стоят в накопительных водонагревателях объёмом 200–500 л, промышленных баках для подогрева технологических жидкостей, ваннах промышленного обезжиривания и моечных машинах конвейерного типа. Логика проста: большой объём — нужен длинный элемент с распределённой мощностью, иначе вода у штуцера перегревается, а на конце бака остаётся холодной.

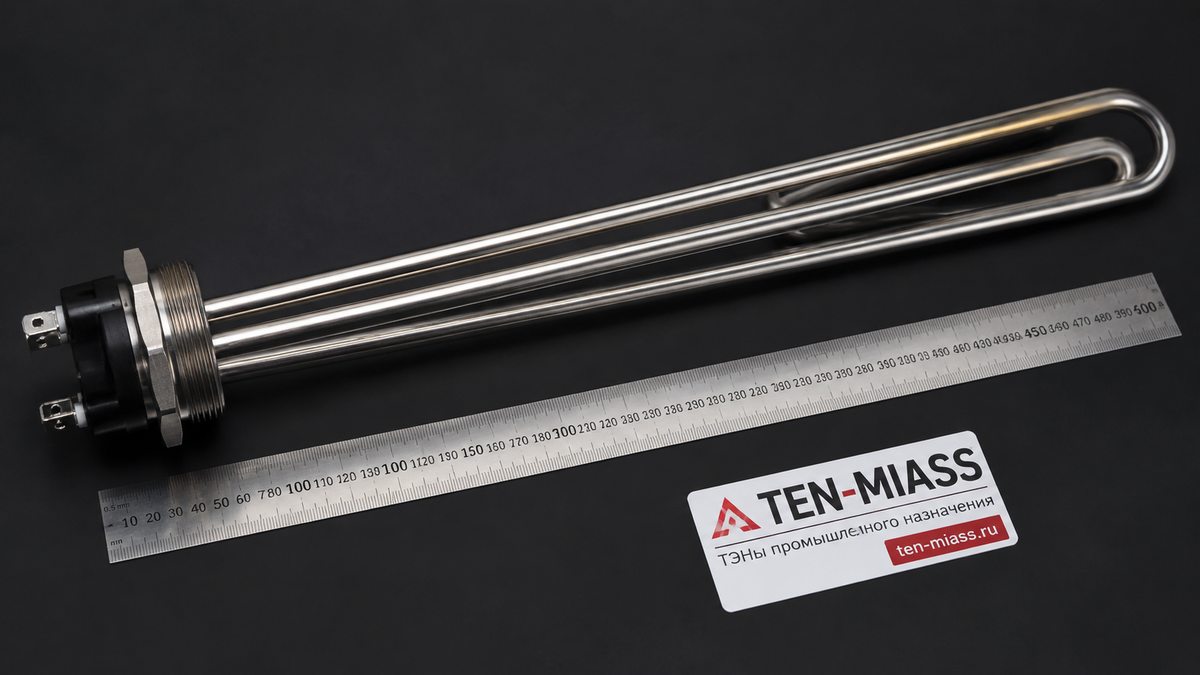

Часто такие ТЭН П-образные: оба вывода выходят через один фланец, а трубка уходит вглубь бака на 400–500 мм. Прямые — встречаются реже, в проточных нагревателях или специализированном оборудовании.
Как замерить для изготовления аналога
Если старый ТЭН ещё цел — сфотографируйте его рядом с линейкой с четырёх сторон и пришлите нам. Если уже выброшен — нужны четыре параметра:
- А — расстояние между центрами токовыводов (штырей) на фланце, мм
- B — ширина плеча: от плоскости фланца до дальней точки трубки, мм
- D — наружный диаметр трубки (чаще всего 12 или 14 мм)
- Резьба штуцера — G3/4, G1 или G1.5 (смотрите на маркировку фланца или измерьте посадочное гнездо)
Мощность — рассчитаем сами по длине и диаметру трубки, если нет данных на шильдике. Можно указать желаемую мощность — подберём геометрию.
Типовые размеры П-образных ТЭН (А × B)
| А, мм (между выводами) | B, мм (глубина в бак) | Диаметр трубки | Типичная мощность |
|---|---|---|---|
| 60–80 | 300 | 12 мм | 2–3 кВт |
| 60–80 | 350 | 12 мм | 2.5–4 кВт |
| 80–100 | 400 | 14 мм | 3–5 кВт |
| 80–100 | 450 | 14 мм | 3.5–6 кВт |
| 80–120 | 500 | 14 мм | 4–7 кВт |
Размеры — ориентировочные. Под ваш чертёж или образец делаем точно.
Материал: нержавейка или медь
Нержавеющая сталь 12Х18Н10Т — выбор по умолчанию для воды из централизованного водопровода. Она медленнее зарастает накипью и не реагирует с жёсткими примесями. Диаметр 12–14 мм снижает удельную тепловую нагрузку на единицу поверхности — длинный ТЭН меньше перегревается.
Медь оправдана, если вода мягкая или прошла умягчитель. Теплопроводность выше, но коррозия при жёсткой воде убивает медный ТЭН за сезон.
Почему распределение мощности важно именно для длинных ТЭН
Равномерная навивка нихромовой спирали на всю длину ТЭН — не всегда правильное решение. В накопительном баке верхняя часть воды всегда горячее нижней. Если активная зона ТЭН уходит к верху, она работает в уже горячей среде и перегревается. Мы рассчитываем распределение мощности по зонам — повышенная нагрузка у основания, пониженная на конце — это продлевает срок службы и ускоряет нагрев холодной воды у дна.
Пришлите фото или размеры — рассчитаем стоимость и срок. От 1 шт, срок 7–14 рабочих дней.
Оставить заявкуВопросы и ответы
Что такое удлинённый ТЭН до 50 см?
Трубчатый электронагреватель с активной длиной до 500 мм. П-образной или прямой формы. Применяется там, где стандартные ТЭН на 200–300 мм не дают нужной мощности или не помещаются в конструкцию бака.
Минимальный заказ?
Одна штука. Срок — 7–14 рабочих дней от подтверждения параметров.
Нужен ли чертёж или достаточно старого ТЭН?
Достаточно чёткого фото рядом с линейкой — переведём в чертёж сами. Если ТЭН недоступен — нужны четыре размера: А, B, диаметр трубки, тип резьбы.
Делаете нестандартные размеры?
Да. Активная длина — любая до 500 мм, диаметр трубки — от 8 до 16 мм, мощность — под расчёт. Нестандартные флажки и фланцы — тоже по чертежу.
