U-образный ТЭН длина 200 мм 1 кВт: как выбрать и заменить

U-образный ТЭН на 1 кВт с погружной длиной ветки около 200 мм - типоразмер для бойлеров кофемашин, посудомоек и компактных накопительных водонагревателей объёмом 5-15 литров. На 220 В у исправного элемента сопротивление 46-54 Ом. Перед заказом замены измеряют три цифры: длину погружной части, диаметр трубки и расстояние между выводами - без них новый ТЭН может просто не встать в старую крышку.

Опубликовано 18 октября 2026 · ТЭН-Миасс

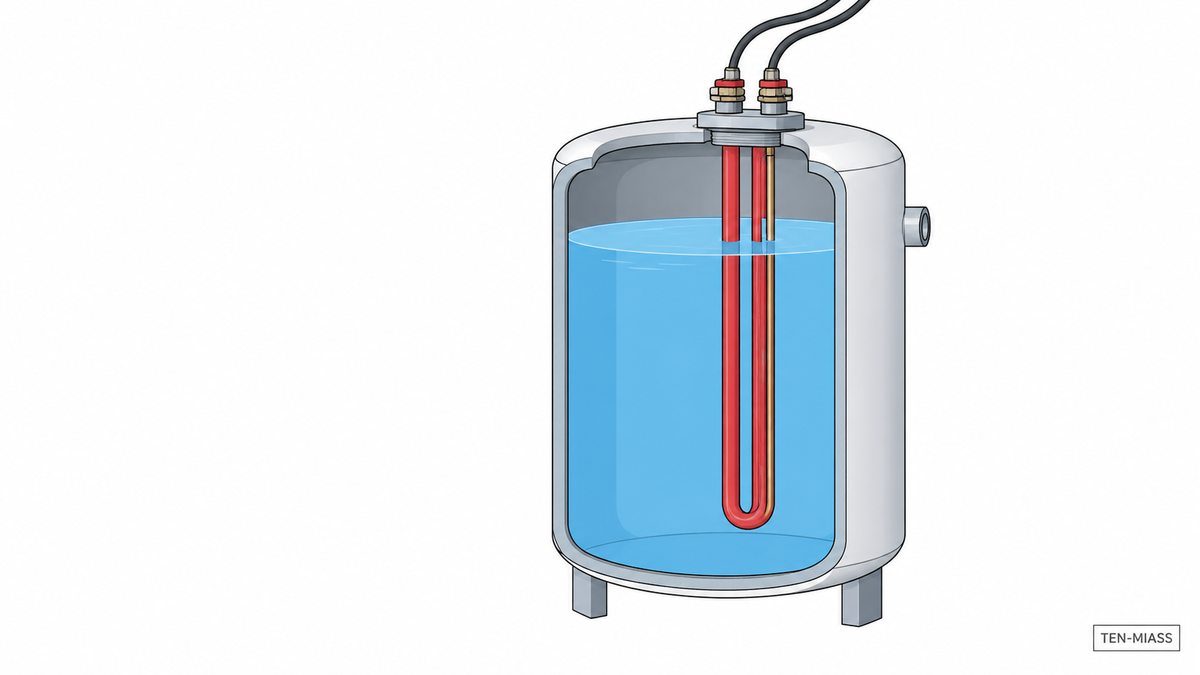

U-образный ТЭН 1 кВт 200 мм в разрезе бойлера, трубки под водой, контакты снаружи

Где стоит такой ТЭН

Компактный U-образный элемент на 1 кВт с длиной ветки 200 мм ставят туда, где нужно быстро нагреть небольшой объём воды в ограниченном по высоте корпусе. Основные места:

Бойлер кофемашины на 1-3 литра - короткий прогрев до рабочей температуры между порциями
Посудомоечная машина - догрев воды в баке ополаскивания
Компактный накопительный водонагреватель на 5-15 литров для точки раздачи
Увлажнители и небольшие парогенераторы, где важна скорость выхода на режим

Общая черта всех этих приборов - мало места по высоте. Прямой ТЭН такой же мощности пришлось бы делать длиной 35-40 см, он просто не влезет в низкий бак. U-образная форма укладывает ту же рабочую длину нагревателя в половину габарита.

Три замера перед заказом замены

Каталожный номер старого прибора почти никогда не помогает - у производителей бойлеров свой изгиб трубки при одной и той же заявленной длине. Надёжный путь - снять старый элемент и измерить:

Длину погружной части одной ветки - от точки сгиба до начала контактного стержня, не всю трубку целиком
Диаметр трубки - штангенциркулем, с точностью до 0,5 мм
Расстояние между центрами выводов (шаг U) - именно оно определяет, пройдёт ли новый элемент в отверстия крышки или фланца

Фото старого ТЭНа с линейкой рядом и этими тремя цифрами в заявке избавляет от повторной покупки, если первая присланная замена не подошла по шагу.

Таблица: что чаще всего идёт не так

Признак	Причина	Что менять
Трубка почернела с одной стороны, вторая чистая	Местное отложение накипи на горячем участке, неравномерный теплосъём	ТЭН из нержавейки AISI 304 с тем же шагом выводов
Новый элемент не встаёт в крышку	При заказе сверили длину по каталогу, а не шаг выводов на снятом образце	Повторный замер по старой детали, не по модели прибора
Сопротивление выше 54 Ом	Частичное выгорание нихромовой нити или подгоревший контакт	Замена элемента целиком, восстановлению не подлежит
УЗО или автомат выбивает при включении	Пробой изоляции, утечка на корпус менее 1 МОм	Срочная замена - вода оказывается под напряжением
Вода нагревается заметно дольше, чем раньше	Слой накипи снижает теплопередачу через стенку трубки	Если сопротивление в норме - декальцинация, если выше нормы - замена

Сопротивление и ваттная нагрузка этого размера

Для 1 кВт на 220 В расчётное сопротивление - 48,4 Ом (R = U²/P). ГОСТ 13268-88 нормирует допуск по мощности +5/-10 %, отсюда рабочий коридор 46,1-53,8 Ом. Подробная таблица по разным напряжениям и мощностям - в статье о сопротивлении ТЭНа 1 кВт.

При диаметре трубки 8,5 мм и суммарной рабочей длине обеих веток около 40 см площадь нагрева получается S = π × 0,85 × 40 ≈ 107 см². Ваттная нагрузка q = 1000 Вт ÷ 107 см² ≈ 9,4 Вт/см². Для спокойной воды в большом баке это многовато - там норма 3-5 Вт/см². Но в компактном бойлере объёмом 5-15 литров вода у трубки постоянно закипает и перемешивается, поэтому такая плотность - штатный режим, на нём и строят элементы для кофемашин и посудомоек.

Плата за компактность. Высокая ваттная нагрузка означает, что накипь на горячем участке нарастает быстрее, чем на длинном спокойном ТЭНе того же объёма. Нержавеющая оболочка и регулярная декальцинация продлевают ресурс в 1,5-2 раза по сравнению с чёрной сталью без обслуживания.

Пример расчёта времени нагрева

Формула для нагрева воды: P = 0,00116 × V × ΔT / t, где P - мощность в кВт, V - объём в литрах, ΔT - разница температур, t - время в часах.

Бойлер кофемашины на 10 литров, вода из водопровода 15 °C, рабочая температура 90 °C, разница ΔT = 75 °C. При мощности 1 кВт время нагрева:

t = 0,00116 × 10 × 75 / 1 = 0,87 ч ≈ 52 минуты

Это время на холодный старт. В рабочем режиме прибор догревает только то, что успело остыть между порциями, поэтому реальный цикл короче. Если замеренное время нагрева выросло в полтора-два раза при исправном сопротивлении - дело в накипи, а не в самом нагревателе.

Какой материал оболочки брать

Для воды по умолчанию - нержавейка AISI 304 (08Х18Н10). Чёрная сталь дешевле, но для воды с кислородом и солями служит заметно меньше, особенно на горячем участке с высокой ваттной нагрузкой. Если вода жёсткая или прибор стоит в точке с нестабильным водоснабжением (есть риск кратковременной работы «на сухую»), лучше сразу заказывать нержавейку - разница в цене меньше, чем в стоимости повторного заказа через год.

Подробнее про выбор ТЭНа для бытового водонагревателя - в статье про ТЭН для бойлера. Если в приборе кроме ТЭНа стоит магниевый анод - его ресурс и ТЭНа связаны напрямую, см. когда менять магниевый анод.

Что прислать для расчёта

Фото старого ТЭНа с линейкой рядом (видна длина ветки и шаг выводов)
Диаметр трубки, если есть штангенциркуль
Напряжение и мощность с шильдика прибора, если он читается
Материал старого элемента - тёмная трубка (чёрная сталь) или светлая (нержавейка)
Объём бака или модель прибора, если известна

Нужен точный аналог U-образного ТЭНа на замену?

Сделаем по вашим размерам и шагу выводов. От 1 шт, партия от 10 шт - от 2200 ₽, точная цена после фото и замеров. Срок 7-14 дней.

Оформить заказ

Частые вопросы

Как правильно измерить длину U-образного ТЭНа перед заказом?

Меряют погружную часть одной ветки от сгиба до начала контактного стержня, а не всю трубку целиком. У элемента на 1 кВт эта длина обычно около 200 мм. Отдельно записывают диаметр трубки и расстояние между центрами выводов - эти три цифры решают, встанет ли новый ТЭН в старое посадочное место.

Можно ли поставить ТЭН 1,2 кВт вместо 1 кВт на то же место?

Если длина, диаметр и шаг выводов совпадают - да, разница в 200 Вт почти не меняет ток. Но учтите два момента: насколько термостат и провода рассчитаны на дополнительную нагрузку, и не вырастет ли время работы компрессора или насоса в приборе из-за более быстрого нагрева.

Почему новый ТЭН с тем же шагом выводов не влезает в старую крышку бойлера?

Чаще всего при заказе сверили длину трубки по каталогу, а не расстояние между выводами на конкретном снятом образце. Производители у разных моделей бойлеров и кофемашин делают разный изгиб U при одинаковой заявленной длине 200 мм. Надёжный способ - присылать на расчёт фото старого элемента с линейкой, а не искать аналог по номеру модели прибора.

Какое сопротивление должно быть у ТЭНа 1 кВт на 220 В?

48,4 Ом по формуле R = U²/P. ГОСТ 13268-88 нормирует допуск по мощности +5/-10 %, поэтому реальный коридор сопротивления - 46,1-53,8 Ом. Показание за пределами коридора - повод менять элемент.

Сколько служит компактный U-образный ТЭН в бойлере кофемашины или посудомойки?

На жёсткой воде без фильтра - 1,5-3 года, после появляется локальная накипь и элемент начинает нагреваться дольше при том же сопротивлении. На воде после фильтра или в приборах с регулярной декальцинацией ресурс растягивается до 5 лет и больше.

Можно ли заказать один такой ТЭН, а не партию?

Да, минимальная партия - 1 штука, изготовление по вашим размерам занимает 7-14 рабочих дней. Опубликованные цены на трубчатые водяные ТЭН рассчитаны на партию от 10 шт, для 1-2 штук стоимость считаем отдельно после фото и замеров.
