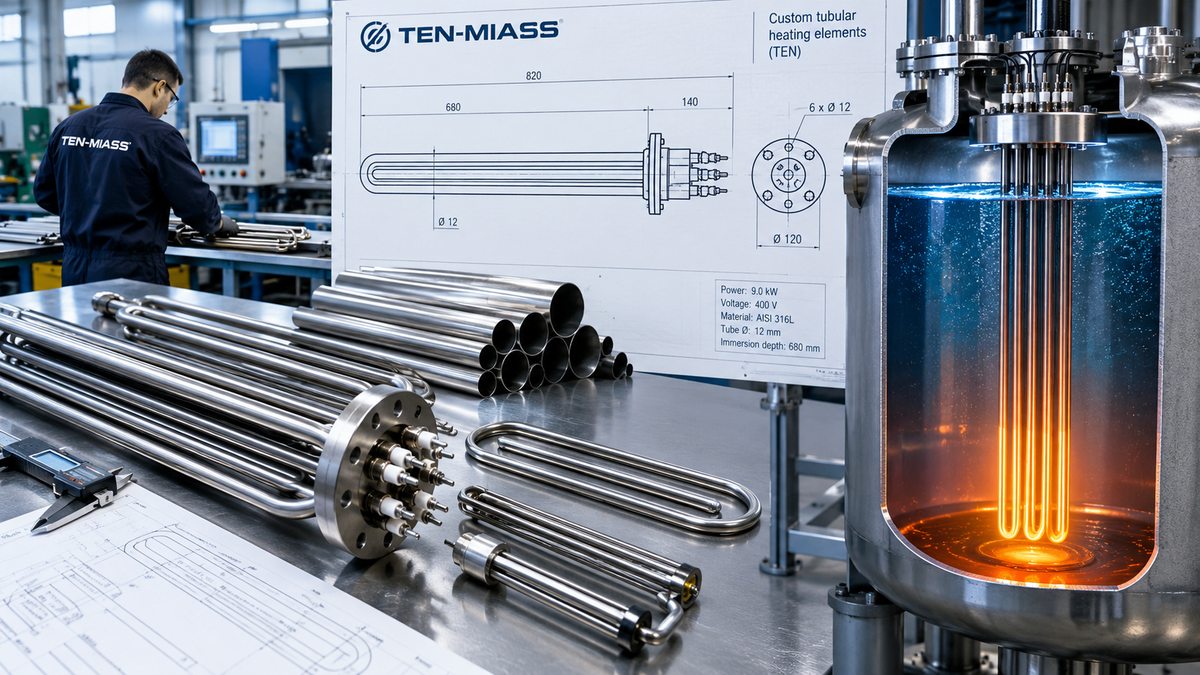

Почему стандартные ТЭН не подходят
В каталогах производителей несколько сотен позиций. Но кухонное оборудование, самодельные котлы, промышленные ванны, экспериментальные стенды — всё это требует параметров, которых в каталоге нет. Длина рабочей части на 40 мм короче минимума. Фланцевое гнездо под диаметр 8 мм, а в наличии только 10. Напряжение питания 36 В — редкость для готовых ТЭН.
Большинство поставщиков берут заказ от 10 до 100 штук: иначе им невыгодно перенастраивать производство. Мы работаем от одной штуки — потому что оборудование ломается поштучно, а не партиями.
Что нужно указать при заказе
Семь параметров полностью описывают ТЭН. Знаете все — получите точную стоимость сразу. Знаете часть — поможем рассчитать остальное.
| Параметр | Что указывать | Примечание |
|---|---|---|
| Длина рабочей части | мм | Участок, который нагревает среду |
| Полная длина ТЭН | мм (30–6000) | От конца до конца, включая холодные концы |
| Диаметр трубки | 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 мм | Определяет максимальную мощность |
| Материал оболочки | Сталь 10 / AISI 304 / AISI 321 | Зависит от среды нагрева |
| Мощность и напряжение | кВт и В | 12, 24, 36, 110, 220, 380 В |
| Среда нагрева | вода / масло / воздух / пар / пищевое | Влияет на выбор материала и покрытий |
| Форма | прямой / U / П / по чертежу | Принимаем DWG, PDF, эскиз от руки |
Диаметры, мощности, материалы
Диаметр трубки — главный ограничитель мощности. Чем тоньше трубка, тем меньше места для нагревательного элемента внутри. Вот что реально вместится:
| Диаметр, мм | Макс. мощность, кВт |
|---|---|
| 6 | до 0,8 |
| 8 | до 1,5 |
| 10 | до 2,5 |
| 12 | до 4 |
| 16 | до 7 |
| 20 | до 10 |
| 25 | до 12 |
| 32 | до 15 |
По материалу оболочки три варианта. Сталь 10 — для воздуха, масла и сухих сред до 300°C. AISI 304 — для воды и пара, держит контакт с окислительными средами. AISI 321 (08Х18Н10Т) — для агрессивных и пищевых производств, стабилизирована титаном, не склонна к межкристаллитной коррозии после сварки.
Пример расчёта по ГОСТ 13268-88
Задача: нагреть проточную воду, нужен ТЭН мощностью 3 кВт, напряжение 220 В, полная длина 600 мм.
По формуле R = U²/P: R = 220² / 3000 = 48400 / 3000 = 16,1 Ом. Это расчётное сопротивление нагревательной спирали. ГОСТ допускает отклонение мощности +5% / -10% — то есть реальная мощность будет от 2,7 до 3,15 кВт. Несимметричный коридор объясняется просто: небольшой перегрев опаснее недогрева, поэтому допуск в плюс жёстче.
Под эти параметры подойдёт трубка диаметром 16 мм (до 7 кВт), материал AISI 304 для воды. Длина рабочей части при 600 мм полной длины — около 480 мм, холодные концы по 60 мм с каждой стороны.
Рассчитать стоимость ТЭН по вашим размерам
Оставьте заявку — перезвоним в течение рабочего дня, уточним параметры и назовём цену
