Почему оболочка имеет значение
Из чего сделана трубка снаружи — это не маркетинг. Это физика.
Медь и латунь хорошо проводят тепло, но вступают в реакцию с хлорированной водой и образуют патину — зеленоватый осадок, который со временем забивает сантехнику. В промышленных бойлерах с дезинфекцией перекисью водорода медные ТЭН не живут и двух лет.
Нержавеющая сталь AISI 304 (российский аналог — 08Х18Н10) держит хлор, слабокислые среды и температуру нагрева воды до 95°C без проблем. Для более агрессивных условий — AISI 321 (12Х18Н10Т) с добавкой титана, которая стабилизирует сталь при циклических нагревах.
Диаметр трубки выбирают под задачу:
| Диаметр трубки | Типичное применение | Макс. мощность |
|---|---|---|
| 6–8 мм | Малые бойлеры, ТЭН под Г-образный патрон | до 1,5 кВт |
| 10–13 мм | Бытовые водонагреватели, промышленные баки | до 4 кВт |
| 16–20 мм | Промышленные бойлеры, пищевое оборудование | до 9 кВт |
| 25–32 мм | Высокомощные установки, котлы | до 15 кВт |
Как рассчитать нужную мощность
Формула простая:
P = 0,00116 × V × ΔT / t
Где V — объём воды в литрах, ΔT — перепад температур (°C), t — время нагрева в часах.
Пример: бак 200 л, нужно нагреть с 15°C до 60°C за 2 часа.
P = 0,00116 × 200 × 45 / 2 = 5,2 кВт
На практике берут элемент с запасом 15–20% на тепловые потери через стенки бака. В нашем примере ставят ТЭН 6 кВт.
Для проверки — по ГОСТ 13268-88 допуск мощности составляет +5% / -10%, что задаёт диапазон допустимого сопротивления:
| Мощность при 220В | Диапазон сопротивления (Ом) |
|---|---|
| 1 кВт | 46,1 — 53,8 |
| 2 кВт | 23,1 — 26,9 |
| 3 кВт | 15,4 — 17,9 |
| 6 кВт | 7,7 — 8,9 |

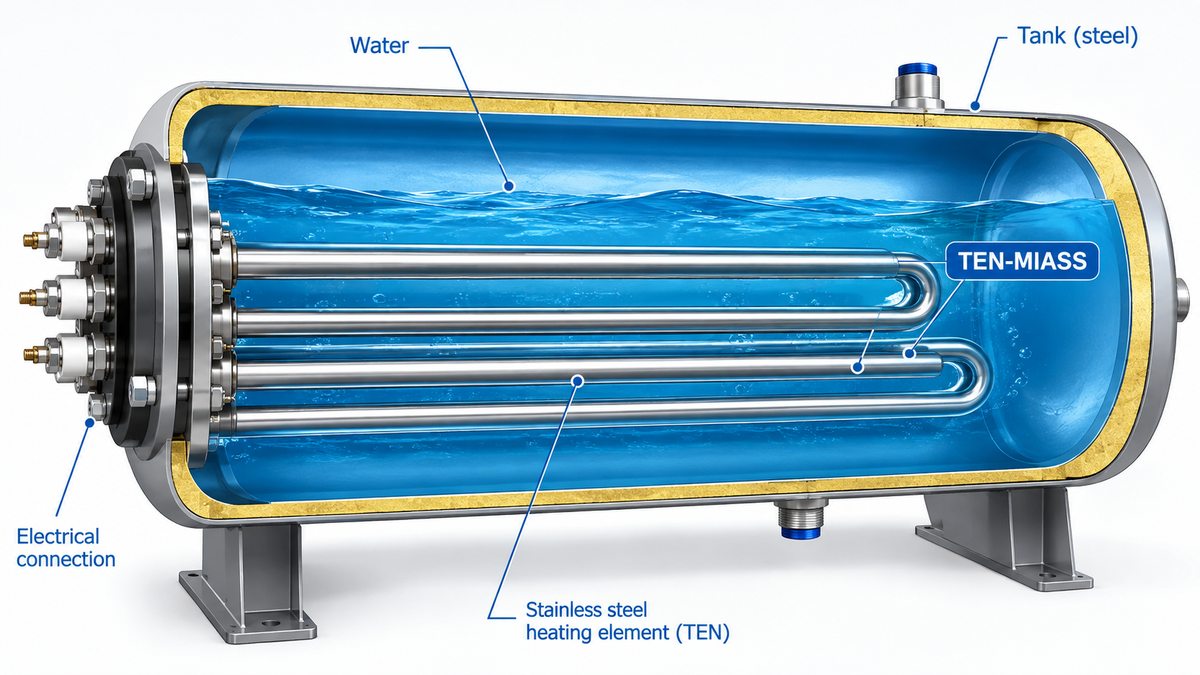

Типовые форм-факторы водяных ТЭН
Форма определяется конструкцией бака и расположением фланца. Три наиболее распространённых варианта:
- Прямой — для баков с боковым патрубком или прямой трубой.
- U-образный — оба вывода на одном конце, ввод и вывод через один фланец. Удобен для торцевого монтажа.
- П-образный — широкая петля, равномерный нагрев по объёму ёмкости. Часто встречается в промышленных бойлерах.
Длина активной зоны — от 30 до 6000 мм. Стандартное давление — до 6 атм, специальное исполнение — до 16 атм.
Что нужно прислать для заказа
Если есть старый элемент — можно прислать его фотографии с рулеткой. Мы снимем размеры сами. Если есть чертёж — нужны: диаметр трубки, длина активной зоны и холодных концов, форма изгибов, мощность и напряжение, тип присоединения (фланец, резьба, гайка).
Срок от согласования чертежа до отгрузки — 7–14 рабочих дней. Оригинальный элемент снят с производства, а аналог из каталога не подходит по геометрии — это как раз наш случай.
