Трубчатый электронагреватель: производство по чертежу заказчика
Разбираем конструкцию ТЭН изнутри, объясняем выбор материалов по рабочей среде и рассказываем, что нужно прислать, чтобы запустить производство с первого раза.
Что внутри: конструкция за 30 секунд

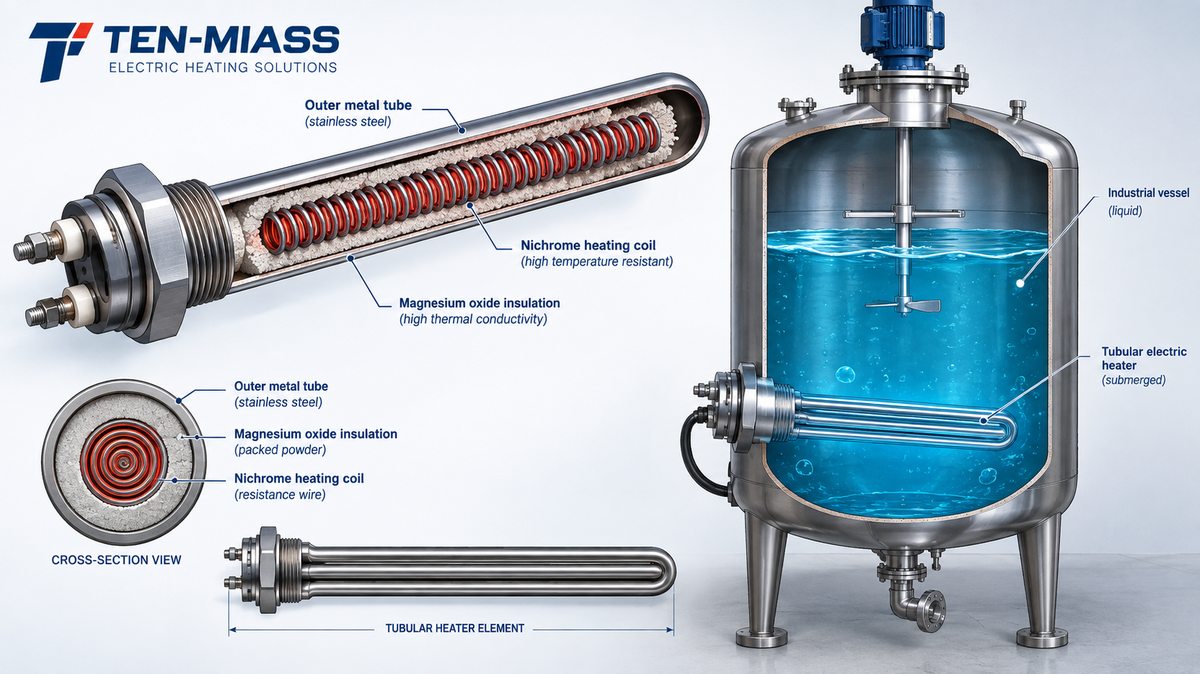

Металлическая трубка — несущая оболочка. В неё вставляют нихромовую спираль, засыпают периклаз (MgO) и прессуют. После прессовки трубка уменьшается в диаметре примерно на 10-15%, наполнитель уплотняется, спираль фиксируется строго по центру. Торцы закрывают заглушками с герметиком. Выводы — металлические стержни или гибкие проводники.
Периклаз здесь делает сразу две вещи: передаёт тепло от спирали к трубке (теплопроводность около 35 Вт/м·К) и не пропускает электрический ток (удельное сопротивление свыше 10¹⁰ Ом·м). Заменить его чем-то другим в промышленном производстве пока не научились.
Выбор материала трубки по рабочей среде
Самая частая ошибка при заказе ТЭН — взять материал подешевле без учёта среды. Сталь 10 в котле с хлорированной водой прослужит год. AISI 321 в том же котле работает 5+ лет. Ниже — практическая таблица выбора.
| Рабочая среда | Материал трубки | Диаметр, мм | Удельная нагрузка, Вт/см² |
|---|---|---|---|
| Вода, пар | AISI 304 | 8-20 | до 4 |
| Масло | Сталь 10 | 10-32 | до 1,5 |
| Воздух | Сталь 10 / AISI 304 | 6-25 | до 2,5 |
| Пищевые среды | AISI 321 (08Х18Н10Т) | 8-16 | до 3 |
| Кислоты, щёлочи | AISI 321 или титан | 8-20 | до 2 |
Удельная нагрузка — это мощность на единицу поверхности трубки. Превышать её нельзя: перегреется наполнитель, спираль перегорит в первые же часы работы.
Расчёт: как из чертежа получается мощность
Допустим, нужен ТЭН на 380 В, 6 кВт. Считаем сопротивление:
R = U² / P = 380² / 6000 = 144400 / 6000 = 24,1 Ом
Длина нихромовой проволоки, диаметр витков и шаг намотки подбираются так, чтобы получить ровно 24,1 Ом при заданной длине трубки. По ГОСТ 13268-88 допуск мощности составляет +5% / -10% от номинала, то есть 5,4-6,3 кВт — это норма.
При заказе по чертежу мы всегда считаем удельную нагрузку и предупреждаем, если геометрия не позволяет получить нужную мощность без перегрева. Лучше изменить форму на этапе согласования, чем получить изделие с коротким ресурсом.
Что нужно для запуска производства
Три варианта, которые работают на практике:
- Чертёж или эскиз с указанием длины, диаметра, формы изгиба, материала оболочки и мощности.
- Образец вышедшего из строя ТЭН. Мы снимем все размеры сами.
- Фото с рулеткой в крайнем случае. Подходит для прямых изделий без сложной геометрии.
Перед запуском мы согласуем расчётный лист: мощность, материал, диаметр, длину активной части и общую длину. Это занимает 1 рабочий день. Если всё устраивает — запускаем в производство.
Диапазон параметров, с которыми мы работаем:
- Диаметр трубки: 6-32 мм
- Длина: 30-6000 мм
- Мощность: 0,1-15 кВт
- Напряжение: 12-380 В
- Срок: 7-14 рабочих дней (1 шт.), от 1470 руб. за водяной ТЭН
Отправьте чертёж или образец
Рассчитаем и согласуем параметры за 1 рабочий день. Производство от 1 штуки.
Что нужно прислать для заказа ТЭН по чертежу?
Чертёж или эскиз с размерами, либо фотографию с рулеткой, либо образец изделия. Мы сами рассчитаем мощность, выберем материал трубки и согласуем параметры перед запуском.
Из какого материала делают трубку ТЭН?
Для воды и пара — нержавейка AISI 304, для масла и воздуха — сталь 10, для пищевых сред и агрессивных кислот — AISI 321 (08Х18Н10Т) или титан. Материал выбирается исходя из рабочей среды и температуры.
Как рассчитывается мощность трубчатого нагревателя?
По формуле R = U² / P, где U — рабочее напряжение (12, 220, 380 В), P — требуемая мощность. Допуск по ГОСТ 13268-88: +5% / -10% от номинала. Результат согласовывается с заказчиком до запуска производства.
Какой минимальный заказ на производство ТЭН по чертежу?
От 1 штуки. Минимальная стоимость водяного ТЭН — от 1470 рублей. При серийных заказах (20+ шт.) цена и срок снижаются.
Какой срок изготовления ТЭН по чертежу?
7-14 рабочих дней для штучного заказа. При серийном производстве от 20 штук срок сокращается за счёт параллельной работы участков.
Какой диаметр и длина трубки возможны при изготовлении ТЭН?
Диаметр трубки — от 6 до 32 мм, длина — от 30 до 6000 мм. Мощность — от 0,1 до 15 кВт, рабочее напряжение — от 12 до 380 В.
