П-образный против U-образного: в чём разница
Оба типа похожи внешне: клеммы с одной стороны, нагревательная трубка уходит вниз и возвращается обратно. Разница в форме изгиба.
| Параметр | U-образный | П-образный |
|---|---|---|
| Количество изгибов | 1 (под 180°) | 2 (под 90° каждый) |
| Форма нагревательной части | Полуовал | Прямоугольник |
| Посадка в бак | Круглые и цилиндрические баки | Прямоугольные баки и ванны |
| Распределение тепла | Сосредоточено в центральной зоне | Равномерно по площади дна |
Если у вас сгорел П-образный ТЭН и вы пытаетесь заменить его U-образным того же диаметра — он просто не войдёт в посадочное место: форма фланца и расположение клемм совпадут, а геометрия нагревательной части нет.

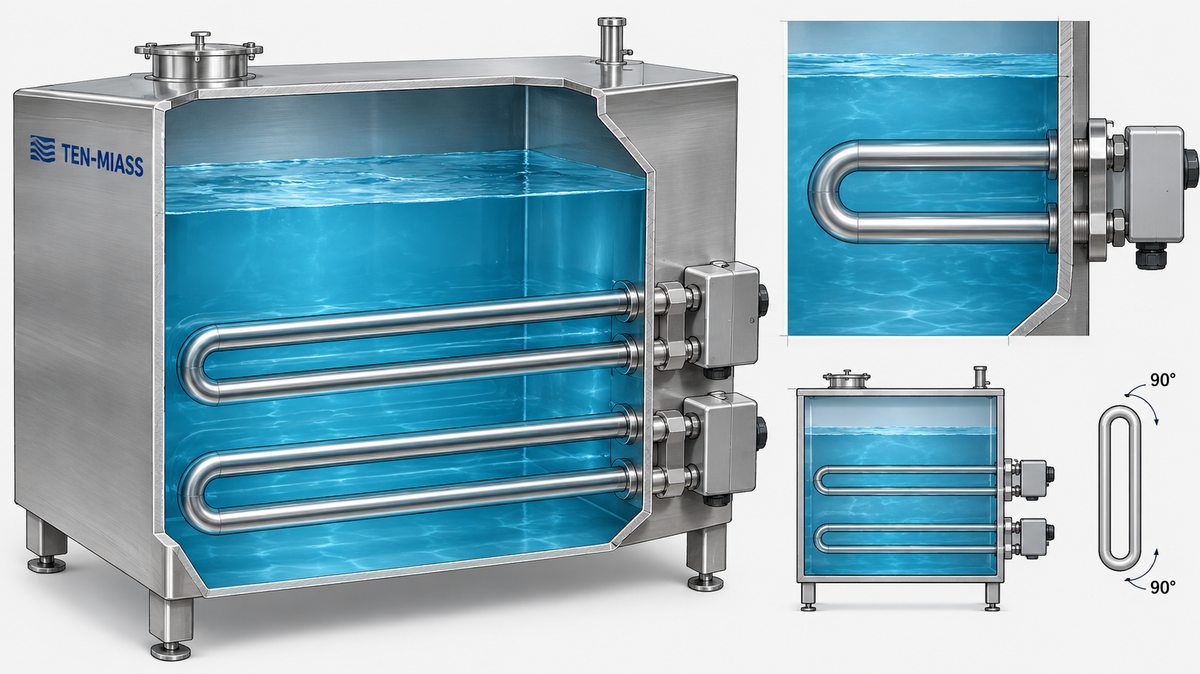

Где применяют П-образные ТЭН
Прямоугольная форма нагревательной части под конкретные задачи:
- Ванны электрохимии — хромирование, никелирование, лужение. Прямоугольная ванна требует равномерного прогрева по всему периметру, П-форма с этим справляется лучше нескольких U-образных.
- Масляные баки гидравлических систем. Масло вязкое, конвекция слабая — нагреватель должен охватывать как можно большую площадь.
- Тепловые установки с прямоугольной камерой: промышленные сушки, пропарочные камеры, ванны обезжиривания.
- Замена сгоревшего П-образного ТЭН по образцу. Это самый частый запрос: оборудование советской или ранней постсоветской постройки, чертежей нет, есть только сгоревший элемент.
Три размера, без которых не обойтись
Самая распространённая ошибка при заказе замены: человек снимает один-два размера и думает, что этого достаточно. Потом получает ТЭН, который не встаёт на место.
Для П-образного ТЭН нужны три обязательных размера:
- Ширина П — расстояние между вертикальными плечами. Диапазон: 50–500 мм.
- Длина вертикального плеча — от фланца до горизонтальной перемычки. Диапазон: 100–1500 мм.
- Расстояние между клеммами — стандартно 2 диаметра трубки, то есть 12–60 мм в зависимости от толщины трубки.
Дополнительно нужны: диаметр трубки (6–25 мм), мощность (0,3–10 кВт), напряжение (220 или 380 В), материал (сталь 10, AISI 304, AISI 321 — он же 12Х18Н10Т).
Если нет возможности снять размеры точно — сфотографируйте старый ТЭН с линейкой. По трём контрольным точкам на фото можно восстановить геометрию с точностью ±2 мм.
Материал под среду
Выбор материала трубки зависит от того, что нагреваете:
| Среда | Материал | Марка стали |
|---|---|---|
| Вода, масло, нейтральные жидкости | Сталь 10 (углеродистая) | St10 / 10 |
| Вода с жёсткостью выше среднего, пар | Нержавеющая AISI 304 | 08Х18Н10 |
| Гальванические ванны, щёлочи, кислоты | Нержавеющая AISI 321 | 12Х18Н10Т |
AISI 321 устойчивее к межкристаллитной коррозии при нагреве — именно поэтому её берут для гальваники, где температура среды может долго держаться выше 400°C на поверхности трубки.
Расчёт мощности: коротко о главном
Мощность ТЭН выбирают по двум условиям: нагрев объёма жидкости за заданное время и компенсация тепловых потерь в рабочем режиме.
Упрощённая формула для воды: P (кВт) = V (литры) × ΔT (°C) / (860 × t (часы)). Бак 300 л, нагрев с 20 до 70°C за 2 часа: P = 300 × 50 / (860 × 2) = 8,7 кВт. Это минимум без учёта потерь. С поправкой на КПД системы берут 10–12 кВт.
По ГОСТ 13268-88 допустимое отклонение мощности готового изделия: +5% / -10% от номинала. Это нормально — закладывайте запас при расчёте.
Как демонтировать старый ТЭН
- Отключите питание, убедитесь в отсутствии напряжения тестером. Не на глаз, а прибором.
- Слейте жидкость или опустите уровень ниже фланца.
- Отсоедините клеммные провода, запишите или сфотографируйте схему подключения.
- Открутите крепёжные гайки фланца. На большинстве промышленных ТЭН — 4 или 6 шпилек М8–М12.
- Аккуратно извлеките ТЭН. Если прикипел — не бейте молотком: лёгкое покачивание из стороны в сторону, без рычага.
- Снимите старую прокладку. Посадочную поверхность фланца очистите от нагара и отложений.
Установка нового ТЭН
- Убедитесь, что размеры нового ТЭН совпадают с посадочным местом: диаметр трубки, ширина П, межклеммное расстояние.
- Установите новую прокладку — паронит или PTFE в зависимости от среды. Старую не использовать повторно.
- Вставьте ТЭН, затяните гайки фланца крест-накрест, равномерно. Перетяжка деформирует фланец.
- Подключите провода по схеме. Проверьте изоляцию мегомметром: сопротивление изоляции нового ТЭН не менее 1 МОм при измерении 500 В.
- Заполните бак жидкостью выше уровня ТЭН, только после этого включайте питание. Сухой нагрев разрушит спираль за минуты.
Почему ТЭН перегорает раньше срока
Три причины, которые встречаются чаще всего:
- Сухой нагрев. Уровень жидкости упал ниже ТЭН, а защита не сработала. Металл перегревается, наполнитель (периклаз) трескается, спираль замыкает на оболочку.
- Накипь. На поверхности трубки образуется слой кальциевых солей. Он теплоизолирует трубку — температура оболочки растёт, ТЭН перегревается изнутри. Мощность кажется нормальной, но ресурс падает в 2–3 раза.
- Неправильный материал под среду. Углеродистая сталь в гальванической ванне сгорит за несколько месяцев. AISI 321 в той же ванне работает годами.
