Трубчатый электронагреватель для воды: изготовление на заказ по вашим размерам

Инженер прислал запрос: нужен ТЭН для нагрева воды в системе с расходом 150 л/ч, рабочее давление 1,2 МПа, монтажное пространство 120 x 80 x 30 мм. Стандартный каталожный элемент туда не лезет. Мощность требуется 3,6 кВт, материал оболочки - нержавейка, срок - 10 рабочих дней. Подобная задача решается только одним способом: изготовление трубчатого электронагревателя для воды по индивидуальным размерам.

Разберём, как это устроено технически, из чего делают, сколько стоит и что нужно указать в заявке, чтобы не переделывать.

Конструкция: что внутри трубки

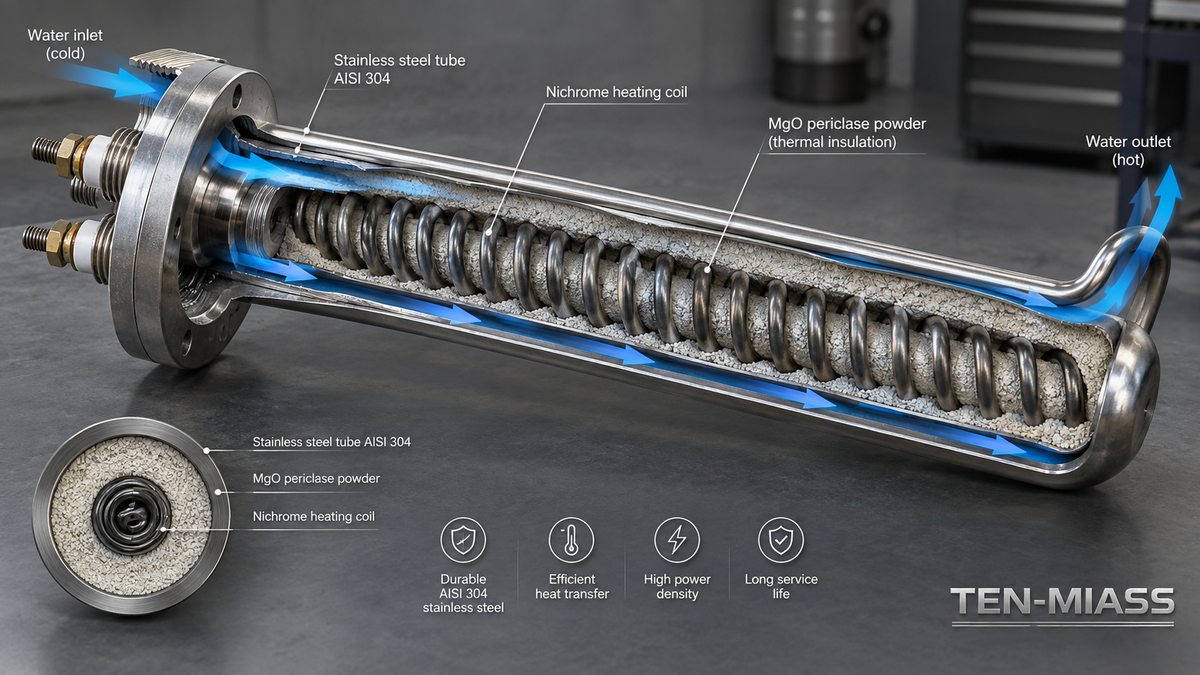

Трубчатый электронагреватель - это металлическая трубка (оболочка), внутри которой проходит нихромовая спираль. Пространство между спиралью и стенкой трубки заполнено периклазом - порошком оксида магния (MgO). Периклаз хорошо проводит тепло, но не проводит электричество. Именно он обеспечивает изоляцию спирали от металлической оболочки и одновременно передаёт тепло к стенке трубки.

Сборка выглядит так: нихромовую спираль вставляют в трубку, засыпают MgO, уплотняют вибротрамбовкой, после чего концы трубки обжимают. Готовое изделие проходит термическую обработку, при которой периклаз спекается и фиксируется. Вот и вся конструкция - никаких экзотических материалов, принцип не менялся 50 лет.

Параметры, которые нужно задать при заказе

Без этих данных посчитать и изготовить ТЭН не получится:

Параметр	Типовой диапазон	Комментарий
Диаметр трубки	6-32 мм	Подбирается под монтажное отверстие или трубопровод
Длина ТЭН	30-6000 мм	Полная длина с выводами
Мощность	0,1-12 кВт	Считается по Q = G x c x delta_T
Напряжение	220 В / 380 В	Однофазное или трёхфазное
Материал оболочки	AISI 304, AISI 321	Для воды - только нержавейка
Конфигурация	Прямая, U, П, спираль	По чертежу или эскизу

Удельная нагрузка на поверхность для водяных ТЭН - 3-8 Вт/см². Если мощность и площадь поверхности не согласованы, ТЭН перегревается, вода начинает кипеть у поверхности трубки и образуется накипь. Мы проверяем этот параметр при расчёте каждого изделия.

Как рассчитать мощность ТЭН для воды

Формула простая: Q = G x c x deltaT, где G - массовый расход воды (кг/с), c = 4,2 кДж/(кг*К) - теплоёмкость воды, deltaT - разница температур на входе и выходе.

Пример: нагреть воду с 15 до 60 °C, расход 150 л/ч = 0,0417 кг/с. Q = 0,0417 x 4,2 x 45 = 7,9 кВт. Берём ТЭН на 8 кВт с небольшим запасом.

По ГОСТ 13268-88 допуск мощности составляет +5%/-10%, сопротивление рассчитывается по R = U^2 / P с допуском +-5%. Мы придерживаемся этих норм при производстве.

Сроки и стоимость

Готовые водяные ТЭН в наличии обходятся от 1470 руб. Индивидуальное изделие по чертежу стоит дороже - цена зависит от диаметра трубки, длины, конфигурации и объёма партии. Точную стоимость считаем после получения заявки с параметрами.

Срок изготовления: 7-14 рабочих дней. Если чертёж и оплата подтверждены до 11:00, отсчёт начинается с этого же дня. Минимальный заказ - 1 штука.

Перед отправкой каждый ТЭН проходит проверку: сопротивление изоляции (не менее 1 МОм), соответствие мощности по ГОСТ 13268-88, визуальный контроль геометрии. При необходимости - гидравлический тест.

Частые вопросы

Из какого материала делают ТЭН для воды?

Для воды - нержавейка AISI 304 или AISI 321. Углеродистая сталь 10 для воды не применяется: она ржавеет и загрязняет воду. Внутри трубки - нихромовая спираль, заполненная периклазом (MgO) для изоляции и теплопередачи.

Можно заказать один ТЭН, а не партию?

Да. Минимальный заказ - 1 штука. Производим как единичные изделия под конкретную установку, так и партии любого объёма.

Сколько стоит ТЭН для воды на заказ?

Готовые водяные ТЭН из наличия - от 1470 руб. Индивидуальные по чертежам дороже: цена зависит от диаметра, длины, конфигурации и партии. Точную стоимость называем по заявке с параметрами.

Какой срок изготовления?

7-14 рабочих дней с момента подтверждения чертежа и оплаты. Если параметры согласованы заранее, укладываемся в 7-8 дней.

Почему важна удельная нагрузка 3-8 Вт/см²?

Это параметр, который показывает, сколько ватт мощности приходится на каждый квадратный сантиметр поверхности трубки. Превышение нормы ведёт к кипению воды у поверхности, образованию накипи и перегреву. Мы всегда проверяем этот показатель при расчёте ТЭН.

Какие диаметры и длины доступны?

Диаметр трубки: 6-32 мм. Длина: 30-6000 мм. Конфигурация: прямая, U-образная, П-образная, спираль. Всё изготавливается по вашим чертежам или эскизам.

Как проверяют ТЭН перед отправкой?

Каждое изделие проходит электрические испытания: сопротивление изоляции (не менее 1 МОм), соответствие мощности по ГОСТ 13268-88 (допуск +5%/-10%). При необходимости выполняется гидравлический тест.

Если задача нестандартная - опишите её в заявке. Укажите диаметр, длину, мощность, напряжение и материал. Если чертежа нет - подойдёт эскиз от руки с размерами. Дальше наш технолог свяжется и уточнит детали.
