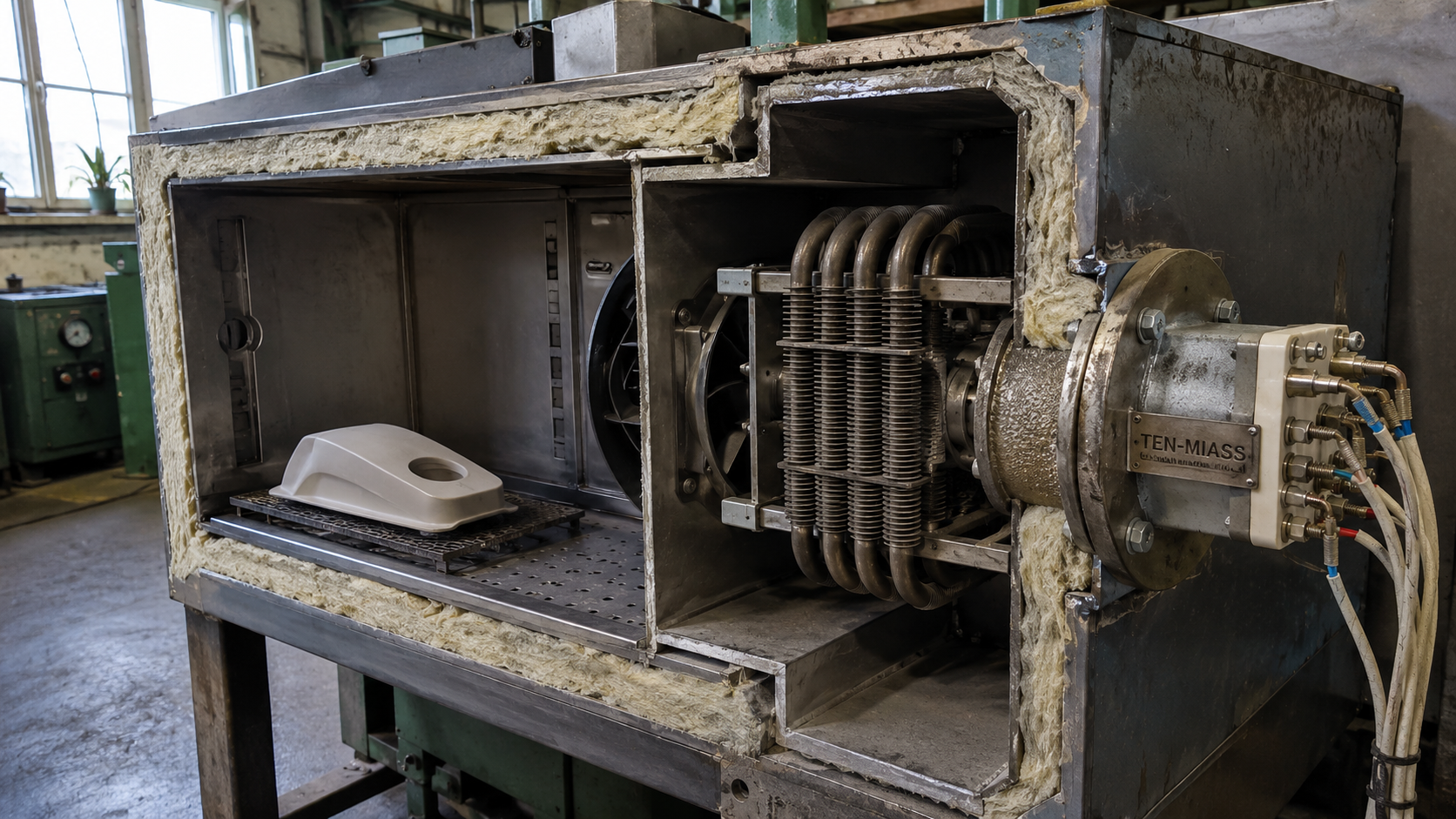

ГОСТ 13268-88: расшифровка шифра ТЭН и что скрывается за буквами

Маркировка трубчатого электронагревателя по ГОСТ 13268-88 — это не формальность, а технический паспорт изделия. По шифру, выбитому на корпусе или в спецификации, опытный инженер считывает мощность, длину, материал оболочки и рабочую среду. Но есть нюанс: стандарт допускает несколько вариантов написания одного и того же параметра, а часть критичных характеристик в шифр вообще не входит. Разберём, что означает каждая буква и цифра, где стандарт обманывает ожидания и почему под один и тот же шифр разные производители дают разный ресурс.

Структура шифра ТЭН по ГОСТ 13268-88

Обозначение нагревателя строится по схеме: тип, номинальная мощность (кВт), длина (мм), диаметр трубки (мм), материал оболочки, рабочая среда. На практике это выглядит так:

ТЭН-100-3,5-220-35-1,0-А-П — трубчатый электронагреватель мощностью 3,5 кВт, напряжением 220 В, длиной 35 мм, диаметром 10 мм, материал оболочки — сталь, среда — воздух.

Расшифровка по группам:

• Тип — ТЭН (трубчатый электронагреватель) или ТЭНБ (блочный). Для блоков добавляется число петель в скобках, например ТЭНБ-3.
• Мощность — в киловаттах, с десятичной точкой.
• Напряжение — в вольтах, для трёхфазных моделей указывают линейное (380).
• Длина развёртки — полная длина трубки в миллиметрах, включая изгибы и концевые участки, а не габарит по прямой.
• Диаметр трубки — наружный диаметр в миллиметрах. ТЭН-Миасс выпускает корпуса от 4 до 32 мм, длина — от 30 до 6000 мм.
• Материал — буквенное обозначение: А (сталь 10), Н (нержавейка), Т (титан), Ж (жаростойкая), Х (хромоникелевая).
• Среда — Ж (жидкость), В (воздух), М (масло), К (кислота), Щ (щёлочь), П (пар), вода — часто обозначается условно как «для воды».

В конце шифра иногда добавляют климатическое исполнение и категорию размещения — например, УХЛ3. Это регламентируется не ГОСТ 13268-88, а ГОСТ 15150-69, и для котельных или цехов с агрессивной атмосферой важно указывать отдельно.

Что стандарт не показывает

Шифр даёт общее представление, но для производства по чертежу его недостаточно. ГОСТ 13268-88 описывает типовые исполнения, а реальная задача часто требует уточнений:

• шаг спирали и её распределение по длине — для равномерного теплосъёма;
• длина и диаметр контактных стержней (под клеммную коробку или клеммы);
• тип резьбы штуцера или фланца: для одиночных ТЭН — G1/2", G3/4", M14×1.5, M22×1.5, для блок-ТЭН — G1.5", G2", G3", M48×2, M56×2, M64×3;
• наличие термопары типа K/J/T внутри или снаружи трубки;
• взрывозащищённое исполнение Ex-d или степень защиты IP65/IP68;
• величина так называемой «холодной зоны» — не греющегося участка у торцов.

Например, заказ «ТЭН 6 кВт, 380 В, длина 1200 мм» по ГОСТ подходит для десятка разных конфигураций. Но если греть бак с 40% раствором щёлочи при 90 °C, мощность должна пересчитываться с учётом агрессивности среды и допустимой плотности теплового потока. Серийный вариант из каталога может дать 7–8 кВт, перегреть пристеночный слой и за 3 месяца прогореть. Нагреватель, изготовленный под чертёж, с той же маркировкой, но с уменьшенной удельной мощностью спирали, отработает 2–3 года.

Расчёт мощности: формулы, которые работают

Когда подбирается ТЭН под конкретную среду, сопротивление и ток считаются по базовым формулам.

Для одноэлементного нагревателя:

R = U² / P — сопротивление горячего ТЭН в рабочей точке;

I = P / U — номинальный ток однофазной нагрузки.

Для трёхфазного включения звездой:

I_линейный = P / (√3 × U_линейного);

R_на_ветвь = U_линейного² / P_элемента.

ГОСТ 13268-88 задаёт допуск по мощности +5/−10%. Это означает, что сопротивление готового ТЭН может отклоняться несимметрично: −4%/+11% от расчётного номинала. Для нагревательного элемента в ванне гальванопокрытий отклонение мощности на 10% — это на 10% иная плотность теплового потока. При прочих равных, заказчик, покупающий ТЭН с запасом мощности «на глаз», получает либо перегрев теплоносителя, либо недогрев. Поэтому грамотный подбор начинается не с магазина, а с расчёта:

Для каждого типа среды есть ограничение по удельной мощности на поверхности трубки. Для масла — 1,5–2 Вт/см², для воды — 5–8 Вт/см², для воздуха при обдуве — 3–6 Вт/см², для агрессивных растворов — 2–4 Вт/см². Превышение этих значений — основная причина отказа ТЭН.

Материалы оболочки: как выбрать правильную сталь

ГОСТ 13268-88 допускает широкий перечень материалов, но на практике для большинства B2B-задач выбор сводится к четырём позициям:

Для сред с высокой концентрацией хлоридов или при температурах выше 200 °C используется AISI 316 (10Х17Н13М2) или Inconel 600 (ХН78Т). Но это скорее исключение: для стандартной воды или пара достаточно AISI 304 (08Х18Н10). Внутри трубки — нихромовая спираль марки Х20Н80 или Х20Н80-Н в магнезитовой засыпке (периклаз). После намотки ТЭН проходит прокалку при температуре 800–850 °C, чтобы засыпка уплотнилась и изоляция выдержала рабочее напряжение.

Точность по ГОСТ и реальные допуски производства

Допуск по мощности +5/−10% — это требование ГОСТ к готовому изделию. Но внутри этого диапазона качество нагрева может отличаться радикально. Если серийный ТЭН из каталога имеет мощность 3,2 кВт при номинальных 3 кВт (что в пределах допуска), значит, его сопротивление ниже расчётного на 6%. Для трубчатого нагревателя в блочно-модульной котельной, работающей на границе теплового баланса, такая «плавающая» мощность означает постоянный перегрев или недогрев котловой воды.

Поэтому при заказе ТЭН по чертежу инженеры ТЭН-Миасс рассчитывают сопротивление исходя из требуемой мощности, а не берут ближайшее из таблицы. На входе — техзадание с температурой среды, напряжением сети и геометрией. На выходе — ТЭН, у которого фактическая мощность отличается от заявленной не более чем на 2–3%.

Замер сопротивления для контроля производится омметром на полностью обесточенном ТЭН. Перед измерением необходимо слить воду, отключить перемычки и дать нагревателю остыть до комнатной температуры — сопротивление нихрома при нагреве растёт, и холодный замер будет некорректен.

Как заказать ТЭН с точным шифром по ГОСТ и реальной мощностью

Когда в спецификации стоит «ТЭН-80-2,5-380-45-1,0-Н-Ж», это ещё не готовое решение. Чтобы нагреватель соответствовал задаче, нужно передать производителю чертёж, эскиз или референс существующего изделия. По фотографии старого ТЭН или по размерам опытный технолог определит длину развёртки, диаметр и материал трубки, конфигурацию контактных стержней и тип резьбы — фланец DN50 или DN150, штуцер M22×1.5 или шестигранник под ключ.

Партия от одного изделия — стандартная практика для ТЭН-Миасс. Срок изготовления типового ТЭН — 5–10 рабочих дней. Для нестандартных геометрий — изгибы под углом 90°, U-образная форма, три петли в одном блоке — срок увеличивается на 2–3 дня, но не более.

Нестандартная форма и точная мощность под объём бака или габарит шкафа — это не прихоть, а единственный способ получить заявленный ресурс. ТЭН 3 кВт, вкрученный в бак 200 литров вместо расчётных 12 кВт, будет работать с перегрузкой спирали, а ТЭН на 12 кВт в малом объёме вызовет локальное кипение и накипь на трубке. Производство под чертёж снимает оба вопроса.

FAQ

Точный шифр по ГОСТ 13268-88 — это полдела: важно, чтобы мощность, длина и материал были рассчитаны под конкретную среду и условия эксплуатации. Если в паспорте изделия указан один параметр, а фактический нагрев не соответствует технологическому режиму — причина чаще всего не в ГОСТ, а в том, что ТЭН подбирали по каталогу, а не по чертежу. Напишите нам с техзаданием на вашу среду — рассчитаем ТЭН точно под объём, габариты и состав жидкости.
