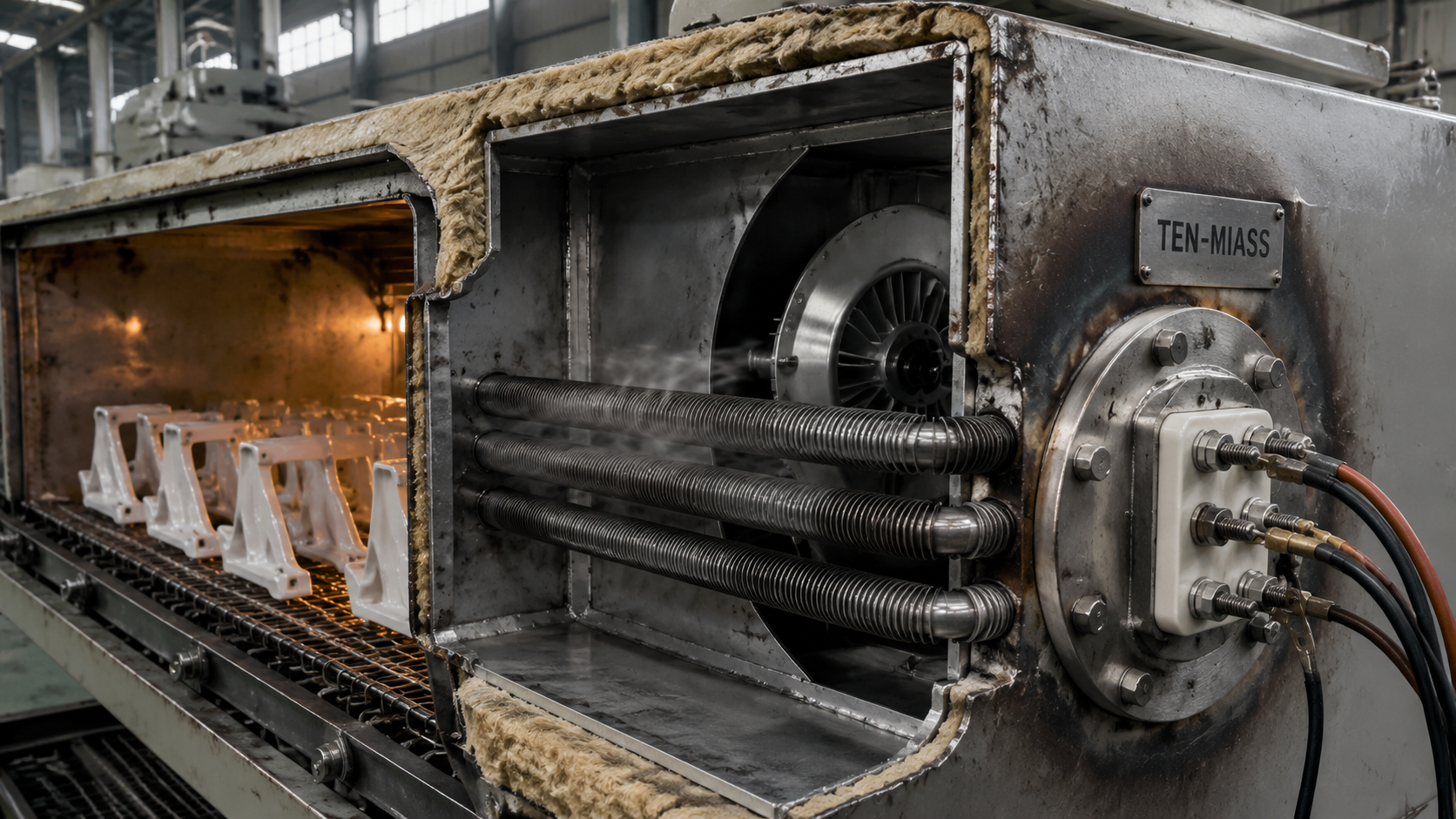

Трубчатые электронагреватели: обзор конструкции и подбор под промышленную задачу

Трубчатый электронагреватель (ТЭН) — элемент, который превращает электрическую энергию в тепло через нихромовую спираль, помещённую в металлическую оболочку с магнезитовой засыпкой (периклаз). Рабочая температура, срок службы и удельная мощность зависят от трёх параметров: материал оболочки, геометрия и схема подключения. Подбор под конкретную промышленную установку — такой же инженерный расчёт, как выбор насоса или теплообменника. Универсальный ТЭН из каталога почти никогда не совпадает с задачей по мощности, длине и резьбе одновременно. Понимание базовых зависимостей позволяет сформулировать техзадание и получить нагреватель, который прослужит расчётный ресурс в вашей среде.

Конструкция трубчатого электронагревателя и стандартные ограничения

ТЭН состоит из нихромовой спирали, запрессованной в оболочку с порошковым магнезитом. Спираль центрируется, засыпка уплотняется, а концы выводятся через изоляторы на контактные стержни. ГОСТ 13268-88 задаёт допуск по мощности +5/−10%, что эквивалентно допуску по сопротивлению −4/+11% (мощность обратно пропорциональна сопротивлению). Из этого следует практическое правило: для требуемой мощности сопротивление должно быть в заданном диапазоне, а серийный нагреватель рассчитан на стандартный ряд значений, например 3, 6, 9, 12 кВт. Если ваша установка требует 12,7 кВт — серийный элемент на 12 кВт будет работать с недогревом, а на 15 кВт — с перегрузом и перегревом спирали.

ТЭН-Миасс изготавливает трубчатые нагреватели диаметром от 4 до 32 мм и длиной от 30 до 6000 мм. Эти диапазоны покрывают большинство промышленных задач — от патронных нагревателей для пресс-форм до погружных блоков для ёмкостей объёмом до 50 м³. Форма может быть прямой, U-образной, W-образной или состоять из нескольких ветвей в одном корпусе. Для погружения в жидкость используют одиночные штуцеры с мелкой резьбой G1/2", G3/4", M14×1.5, M22×1.5. Для блочных конструкций (ТЭНБ) — фланцы G1.5", G2", G3", M48×2, M56×2, M64×3 под ключ-шестигранник. Не путайте классы: через отверстие под штуцер G1/2 физически невозможно пропустить три петли блок-ТЭНа.

Расчёт сопротивления: формула для однофазного и трёхфазного подключения

Для одноэлементного ТЭНа сопротивление определяется законом Ома через мощность: R = U² / P, где U — напряжение на элементе, P — мощность. Для однофазной сети 220 В элемент 1,5 кВт будет иметь сопротивление 220² / 1500 ≈ 32,3 Ом. Однако большинство промышленных нагревателей работают от трёхфазной сети 380 В, и здесь принципиально важна схема соединения ветвей.

Схема «звезда»: на каждый элемент приходит фазное напряжение 380 / √3 ≈ 220 В. Сопротивление одной ветви R = U_ф² / P_элемента = U_линейного² / (3 × P_элемента). Пример: элемент 3 кВт → R = 220² / 3000 = 16,1 Ом.

Схема «треугольник»: каждый элемент находится под линейным напряжением 380 В. R = U_линейного² / P_элемента = 380² / 3000 ≈ 48,1 Ом. Линейный ток всей нагрузки: I = P_общая / (√3 × U_линейного). Например, для 9 кВт при звезде: I = 9000 / (1,73 × 380) ≈ 13,7 А.

Перед измерением сопротивления или заменой ТЭНа обязательно обесточьте установку, слейте воду, снимите перемычки — иначе омметр покажет сопротивление параллельно соединённых цепей, а касание контактов опасно для жизни.

Материалы оболочки: как среда определяет ресурс

Срок службы ТЭНа в агрессивной среде зависит в первую очередь от материала трубки. ТЭН-Миасс для стандартных сред использует следующие марки:

• Сталь 10 — конструкционная углеродистая сталь для воздушных и масляных сред, а также для сухих камер без конденсата. Недорогая, хорошо работает при умеренных температурах.
• AISI 304 (08Х18Н10) — нержавеющая сталь для воды и пара до 200 °C. Универсальный вариант для котельных, пастеризаторов, пищевых ванн.
• 12Х18Н10Т (цельнотянутая бесшовная труба) — аналог AISI 321, устойчив к пищевым кислотам и агрессивным моющим растворам. Используется при требовании отсутствия шва в контакте с продуктом.
• Титан — для сред с высоким содержанием хлоридов, морской воды, гальванических электролитов. Ставится штучно, под заказ.

Для сильно агрессивных химикатов или температуры выше 500 °C применяются AISI 316 (10Х17Н13М2) и Inconel 601 (ХН60ВТ), но такие случаи встречаются реже и требуют индивидуального расчёта по техзаданию. При выборе ориентируйтесь не на цену, а на коррозионную стойкость конкретной среды. Например, в рассольной ванне для сыра нержавейка 304 выйдет из строя за месяц, тогда как титан работает годами.

Что учесть при заказе ТЭНа под чертёж

Серийный нагреватель из каталога рассчитан на стандартные объёмы. Для промышленного оборудования с нестандартным баком, шкафом или каналом потребуется индивидуальная геометрия. ТЭН-Миасс изготавливает партии от 1 штуки со сроком типового ТЭНа 5–10 дней. Для заказа достаточно любого из трёх вариантов исходных данных:

• чертёж или эскиз с размерами;
• фотография старого ТЭНа с линейкой;
• техзадание с параметрами среды и режима.

На основе этих данных технолог пересчитывает мощность под объём бака или скорость потока, уточняет материал оболочки, диаметр и длину, а также схему подключения. Например, для существующей ёмкости объёмом 2,5 м³ и требуемом нагреве воды от 10 до 60 °C за 2 часа необходимая мощность составит: P = (m × c × ΔT) / t = (2500 кг × 4,18 кДж/(кг·°C) × 50 °C) / 7200 c ≈ 72,6 кВт. Серийного ТЭНа на такую мощность не существует — изготавливается блок из трёх групп по 24,2 кВт, соединённых звездой на 380 В. Длина каждой группы — 1800 мм по чертежу шкафа, фланец — G2" под существующий узел.

При заказе укажите напряжение, схему подключения (звезда/треугольник), нужный фланец или штуцер. Если применяете блок-ТЭН, резьба должна быть из группы G1.5", G2", G3" — через полдюймовое отверстие три петли не пройдут.

Минимальная партия и сроки — как организовано мелкосерийное производство

Сетевая розница продаёт только стандартные ТЭНы с фиксированной мощностью и резьбой. Если ваша задача — 9 кВт при 380 В, длина 1850 мм, резьба G1", среда — пищевой пар — ни одно серийное изделие не совпадёт по всем параметрам. Придётся либо менять конструкцию узла, либо заказывать под чертёж. ТЭН-Миасс работает с промышленными партиями от 1 шт: для единичного экземпляра не нужно платить за пресс-форму или оснастку. Заготовки труб, спираль и фланцы есть на складе, поэтому цикл изготовления занимает 5–10 дней. Это позволяет встраивать ТЭНы в ремонтные циклы без простоя линии.

Пример из практики: на хлебопекарной линии вышел из строя нагреватель муфельной печи. В наличии был только серийный ТЭН на 3 кВт длиной 600 мм — печь не выходила на рабочую температуру 280 °C. После обмера шкафа выяснилось, что установочная длина 850 мм, а для компенсации теплопотерь нужно 4,2 кВт. Изготовили ТЭН по фотографии старого элемента: петлевидная форма, AISI 304 (08Х18Н10) для повышенной влажности в цеху, мощность 4,2 кВт. Звезда 380 В, сопротивление каждой ветви 16,1 Ом, суммарный ток 6,3 А — существующий автомат и кабель не потребовали замены.

Такой подход к подбору — не редкость, а правило для промышленных ремонтов. Главный энергетик всегда выигрывает, когда имеет возможность заказать ТЭН с расчётной мощностью, а не приспосабливать серийный.

Если вам нужен трубчатый электронагреватель под конкретную установку, пришлите техзадание с чертежом или фото — инженер ТЭН-Миасс проверит расчёт и предложит оптимальную конфигурацию в течение рабочего дня.
