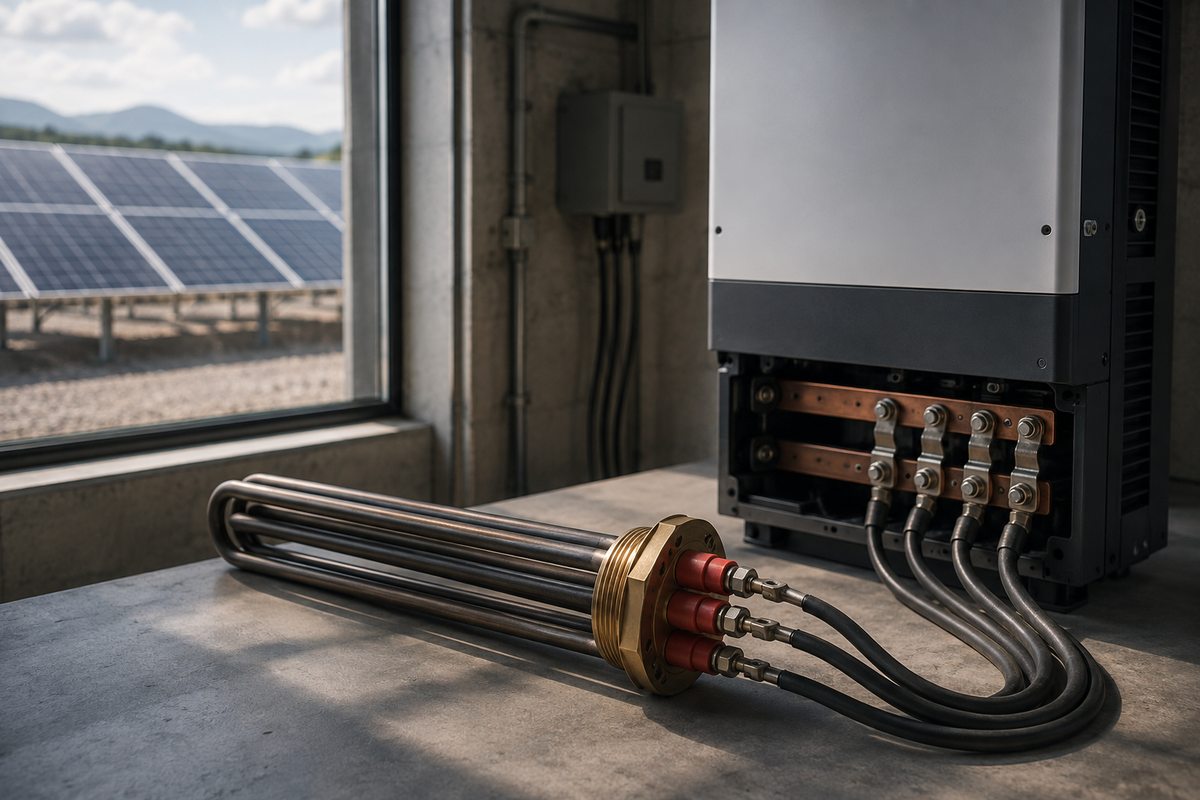

Трёхфазный ТЭН от солнечной электростанции: как раскидать нагрузку по фазам

Почему трёхфазный ТЭН сам грузит фазы ровно

Трёхфазный ТЭН собран из трёх нагревательных секций одинакового сопротивления. Каждая секция подключена к своей фазе, а второй конец сведён либо в общую точку (звезда), либо в кольцо (треугольник). Если секции одинаковые - а на заводе их делают именно такими - нагрузка на три фазы получается симметричной сама собой. Не нужно ничего «раскидывать» вручную: физика схемы уже раскидала.

Это и есть ответ форумчанину. Не надо вешать три однофазных ТЭНа и вручную балансировать. Один трёхфазный нагреватель на клеммнике с перемычкой звезды или треугольника даёт готовую симметрию. Инвертор видит три равные нагрузки и держит напряжение по фазам ровно.

Распределение 1,5 кВт: откуда берётся 3×500 Вт

Возьмём ТЭН 1,5 кВт. В трёхфазном исполнении полная мощность делится на три секции: 1500 / 3 = 500 Вт на каждую. Каждая секция висит на своей фазе и тянет свой ток. Для бойлера это удобно: вместо одной линии, гружёной на 1,5 кВт, вы получаете три линии по 500 Вт. Ток на фазу падает втрое.

Считаем ток на секцию по схеме звезда. Фазное напряжение около 220 В, мощность секции 500 Вт: I = 500 / 220 ≈ 2,3 А на фазу. Для сравнения, тот же ТЭН как однофазный на 220 В тянул бы 1500 / 220 ≈ 6,8 А по одной линии. Разница ощутима, когда инвертор на пределе или проводка тонкая.

Звезда или треугольник: схема задаёт мощность

Одни и те же три секции можно соединить двумя способами, и мощность выйдет разной. Всё дело в том, какое напряжение приходит на секцию.

Логика такая. В звезде на каждую секцию приходит фазное напряжение около 220 В - мощность умеренная. В треугольнике на ту же секцию приходит линейное напряжение около 380 В, а мощность растёт как квадрат напряжения, поэтому одна и та же обмотка в треугольнике отдаёт примерно втрое больше, чем в звезде. Отсюда важное: схему выбирают под нужную итоговую мощность и под то, что вытянет инвертор. Хотите мягче и экономнее - звезда. Нужен киловатт быстро и инвертор с запасом - треугольник.

Что нужно, чтобы это заработало от солнца

Трёхфазный переменный ТЭН питается от трёх фаз. Значит, у вас должен быть либо трёхфазный инвертор (гибридный или сетевой), либо трёхфазный ввод сети как резерв. От одной низковольтной батареи 12 В трёхфазный AC-ТЭН напрямую не запитать: там нет трёх фаз переменного тока, там постоянка на одном уровне.

Поэтому трёхфазный AC-ТЭН оправдан в конкретной ситуации: у вас уже стоит трёхфазный инвертор на солнечной станции, или есть трёхфазная сеть, которую хочется догружать излишками генерации. Тогда трёхфазный нагреватель бойлера - логичный потребитель: он забирает избыток мощности ровно по трём фазам и не перекашивает сеть.

Если станция автономная и построена на низком постоянном напряжении, картина другая. В DC-системах чаще ставят низковольтный ТЭН прямо на шину 12, 24 или 48 В. Он греет от постоянного тока, без инвертора, и не требует трёх фаз. Такой ТЭН забирает избыток с контроллера или напрямую с массива в дневной пик, когда аккумулятор уже заряжен.

Совместимость с солнечным оборудованием

ТЭН изготавливаем под напряжение вашей системы: 12, 24 или 48 В. Это стандартные напряжения автономных сборок, поэтому нагреватель согласуется по питанию с массивом панелей и контроллером любого производителя. Сопротивление подбираем под напряжение аккумуляторной шины или под рабочую точку массива при прямом питании.

Наш низковольтный ТЭН ставят в системы на распространённом оборудовании:

• контроллеры MPPT и PWM: EPEVER (EPSolar), Victron, SRNE, MUST;
• инверторы: Victron, MUST, СибВольт, Delta;
• солнечные панели: Delta, Sunways, ФСМ, One-Sun;
• аккумуляторы 12/24/48 В: Delta, Ventura, LiFePO4.

Что прислать для расчёта трёхфазного ТЭНа

По этим данным подберём число и сопротивление секций, схему соединения и материал оболочки, изготовим ТЭН под ваш чертёж. Вода - нержавейка AISI 321, сухой нагрев - сталь 10. Низковольтные исполнения 12/24/48 В на 0,5-1,0 кВт. Минимальный заказ - 1 штука, срок 7-14 рабочих дней, отгрузка по России и в Казахстан.
