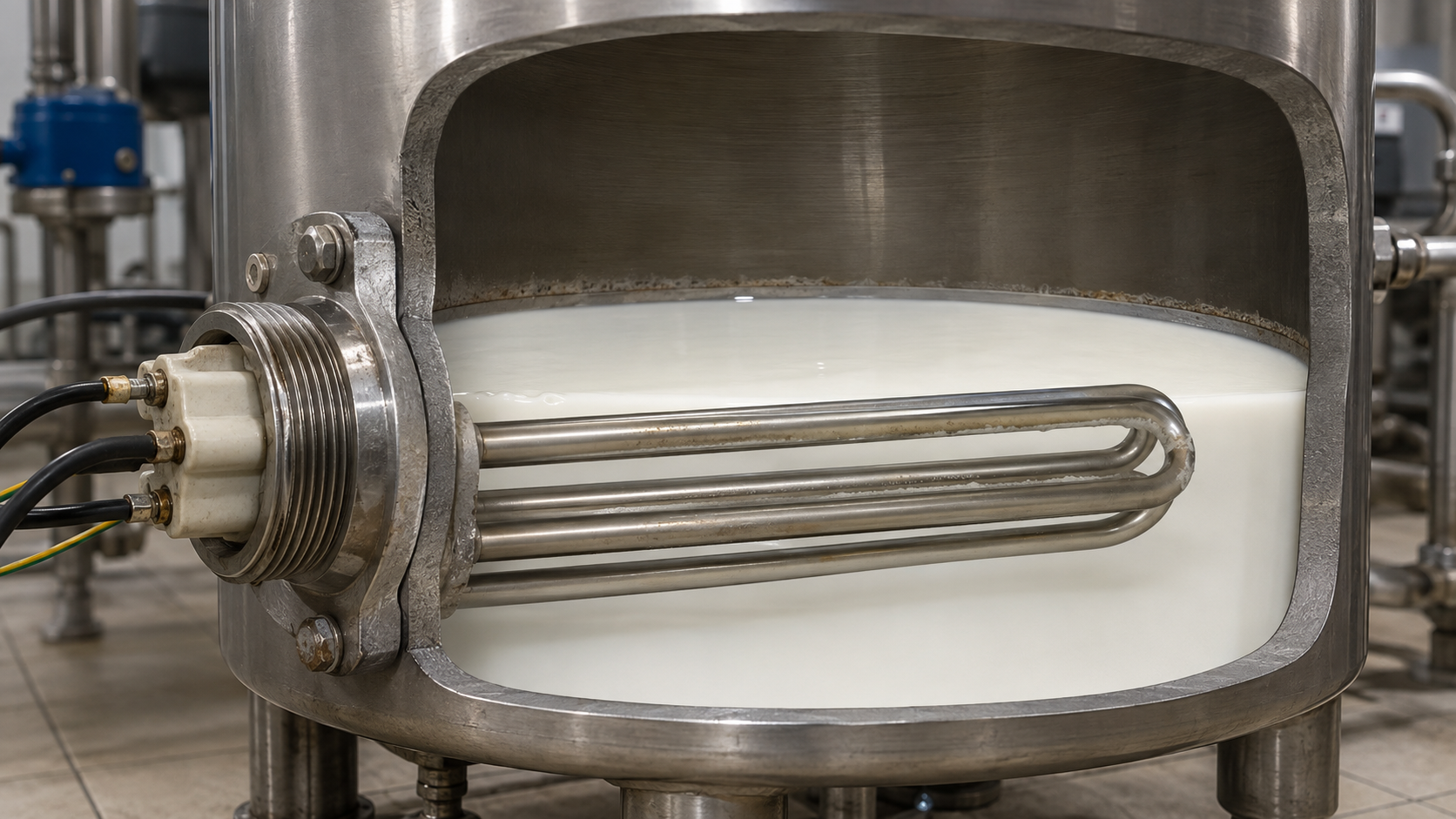

Термостат или терморегулятор для ТЭНа: что выбрать для промышленного нагрева

Когда инженер-теплотехник заказывает ТЭН, вопрос автоматизации нагрева обычно формулируется так: «нужен термостат или терморегулятор?» Для цеха пищевой линии, котельной или гальванической ванны это разные устройства с разными задачами, и ошибка на стадии проектирования оборачивается либо перегревом среды, либо нестабильным технологическим циклом. Разберём функциональную разницу, схемы включения и критерии выбора — на цифрах и промышленных примерах.

Термостат и терморегулятор: не синонимы, а разные классы устройств

Термостат — это защитное или аварийное устройство, которое коммутирует цепь при достижении пороговой температуры. В промышленных ТЭНах он применяется как аварийный ограничитель перегрева: размыкает контакт при 90 °C, 150 °C или другом заданном значении и возвращается в исходное состояние после остывания. Не управляет процессом непрерывно, а предотвращает аварию.

Терморегулятор — это управляющий прибор, который поддерживает температуру с заданной точностью. Он получает сигнал от термопары или термосопротивления, сравнивает с уставкой и включает/выключает нагреватель (или управляет мощностью через тиристорный ключ). Для ТЭН 380 В в трёхфазной сети терморегулятор обычно работает через контактор или твёрдотельное реле — прямое подключение нагревателя к регулятору не рекомендуется из-за больших токов.

В промышленности используют оба устройства последовательно: терморегулятор поддерживает технологический режим, а термостат страхует от выхода датчика из строя или зависания логики. По ГОСТ 13268-88 допуск по мощности ТЭН составляет +5/−10 %, что при неконтролируемом питании даёт разброс температуры до 10–15 °C. Термостат этот разброс не компенсирует — он просто отключает нагрев при аварийном пороге.

Выбор типа регулятора по среде нагрева

Среда определяет требования к датчику и закону управления. Для воздуха и газа достаточно дискретного терморегулятора с гистерезисом 2–5 °C: инерционность воздуха велика, и частые включения не нужны. Для воды и слабых растворов в баке 3–90 кВт также применяют вкл/выкл, но с уменьшенным гистерезисом, чтобы избежать гидроударов и термоциклирования ТЭН.

Для масла, полимеров, гальванических ванн нужен ПИД-регулятор с термопарой типа K (хромель-алюмель) или J (железо-константан). Масло имеет низкую теплопроводность — обычный гистерезисный регулятор даст перепад 15–20 °C между слоями. Здесь точность поддержания ±1 °C достигается настройкой ПИД-коэффициентов и монтажом датчика в гильзе на границе зоны нагрева.

Отдельный случай — взрывоопасные среды. Для котельной на газе или цеха с ацетоном применяют терморегуляторы во взрывозащищённом корпусе (Ex-d) или выносят контроллер в чистое помещение, а в зоне оставляют искробезопасные датчики. Термостат для аварийного отключения также должен быть во взрывозащитном исполнении, если его датчик погружён в среду.

Расчёт мощности и выбор коммутации: пример для блочно-модульной котельной

Технолог проектирует ёмкость для подогрева воды объёмом 1 м³ с 10 до 90 °C за 40 минут. Теплоёмкость воды 4,18 кДж/(кг·°C). Требуемая мощность:

Q = c·m·ΔT = 4,18 × 1000 × 80 = 334 400 кДж

За 2400 секунд при КПД 0,95:

P = 334 400 / (2400 × 0,95) ≈ 146 кВт

Такая мощность редко реализуется одним ТЭНом — ставим блок-ТЭН на 3 петли по 16 кВт в звезду на 380 В. Общая мощность 48 кВт, время нагрева вырастет до 2 часов. Теперь ток в линии:

I = P / (√3 × U) = 48 000 / (1,73 × 380) ≈ 73 А

Терморегулятор с реле на 16 А не коммутирует такую нагрузку — нужен контактор на 100 А или твёрдотельное реле с радиатором. Если применить схему треугольник, на каждый ТЭН придётся 380 В, сопротивление элемента должно быть:

R = U² / P = 380² / 16000 ≈ 9,0 Ом

для звезды — 16,1 Ом на элемент (при фазном напряжении 220 В). Технический рецензент учтёт этот расчёт при выборе регулятора: аппарат должен измерять температуру датчиком, а коммутацию вести через силовой модуль на рабочий ток линии.

Схемы включения: защита и управление в трёхфазной сети

При управлении трёхфазным ТЭНом распространены два варианта подключения: звезда с нейтралью и треугольник. В промышленных установках 380 В обычно используют звезду, чтобы на элемент приходилось 220 В — это упрощает выбор комплектующих и уменьшает риск пробоя изоляции. Линейный ток в звезде равен фазному, в треугольнике — выше в √3 раз.

Правильная схема управления включает последовательно: автоматический выключатель → контактор → терморегулятор. Термостат аварийного отключения ставится по цепочке управления до контактора, чтобы при перегреве он разрывал цепь катушки, а не силовую сеть. Это стандарт для ТЭНБ (блоков) во фланцевом исполнении DN50–DN150, где несколько петель собраны под один шестигранник.

Для масляных ТЭНов в резьбе M22×1,5 или G1/2 также необходима защита от сухого хода — термостат на корпусе жёстко фиксирует нагрев выше 200 °C и отключает питание раньше, чем произойдёт перегрев маслосистемы.

Почему серийный ТЭН с терморегулятором не всегда выгоден

Каталоги заводов предлагают типовые ТЭНы 3, 6, 12 кВт с уже напаянным термостатом. Подходит, если задача укладывается в стандартную геометрию — например, замена в существующем оборудовании с тем же фланцем и длиной. Но для новых проектов, когда бак имеет глубину 4500 мм, габарит шкафа 6400 мм, а требуемая мощность 27,5 кВт под конкретный режим, серийный ТЭН окажется либо слишком коротким, либо с завышенной мощностью, что приведёт к перегреву локальной зоны.

Производство ТЭН-Миасс в Миассе изготавливает нагреватели под чертёж заказчика: от 1 штуки, срок типового ТЭНа 5–10 дней. Диаметр корпуса от 4 до 32 мм, длина от 30 до 6000 мм. Терморегулятор подбирается отдельно — или поставляется в комплекте, если вы укажете датчик, температурный диапазон и протокол управления.

Заказ по размерам позволяет точно рассчитать сопротивление для звезды или треугольника, выбрать материал оболочки под среду: Сталь 10 для воздуха и масла, AISI 304 (08Х18Н10) для воды и пара до 200 °C, цельнотянутую трубу 12Х18Н10Т для пищевых и агрессивных сред, титан для хлоридов.

Что запомнить инженеру при заказе

• Термостат — аварийная защита, терморегулятор — рабочий контур управления. Оба нужны, если процесс критичен.
• Мощность более 3–5 кВт коммутируйте контактором или твердотельным реле, не нагружайте встроенное реле регулятора.
• Для точного поддержания температуры воздуха/масла используйте ПИД-регулятор с термопарой типа K или J.
• Трёхфазные ТЭНы считайте по схеме: звезда — на элемент 220 В, треугольник — 380 В.
• Сообщите технологу не только мощность, но и рабочий диапазон уставки, диаметр резьбы или ответный фланец.

Если задача нестандартная — длина ТЭНа больше 3 м, мощность под объём цеховой ёмкости или фланец на 6 петель — отправьте чертёж или эскиз. Технолог рассчитает сопротивление, подберёт материал оболочки и терморегулятор под параметры вашей сети.
