Терморегуляторы для ТЭНов: подбор и сопряжение
ТЭН без управления температурой греет до предела или циклит вхолостую. В баке с трансформаторным маслом разница между 70°C и 100°C меняет вязкость примерно в 4 раза — и это уже не режим работы, а разрушение изоляции. Терморегулятор здесь не удобство, а часть технологии.
Проблема в том, что терморегулятор покупают отдельно от ТЭНа, и нередко они оказываются несовместимы: регулятор рассчитан на прямое коммутирование 10 А, а ТЭН потребляет 25 А. Или датчик NTC, который работает до 150°C, ставят на процесс при 200°C. Разберём, как не допускать этих ошибок.
Три класса терморегуляторов
Принцип работы определяет точность и сложность схемы подключения. Классов три, и они не взаимозаменяемы по назначению.
Биметаллические термостаты работают на изгибе пластины из двух металлов с разным коэффициентом расширения. Механика, без электроники, без настройки. Точность плюс-минус 5-10°C, нередко хуже. Годятся для защитного отключения (термопредохранитель в водонагревателе, аварийный ограничитель перегрева). Не годятся там, где нужно держать температуру в конкретном диапазоне.
Электронные регуляторы с реле-выходом измеряют температуру через NTC или PT-датчик, сравнивают с уставкой и включают-выключают реле. Точность 0,5-1°C, гистерезис настраивается. Это рабочий вариант для большинства задач: водяные баки, масляные ванны, сушильные камеры, нагрев форм. Диапазон бытовых версий 0-90°C, промышленных 0-300°C и выше.

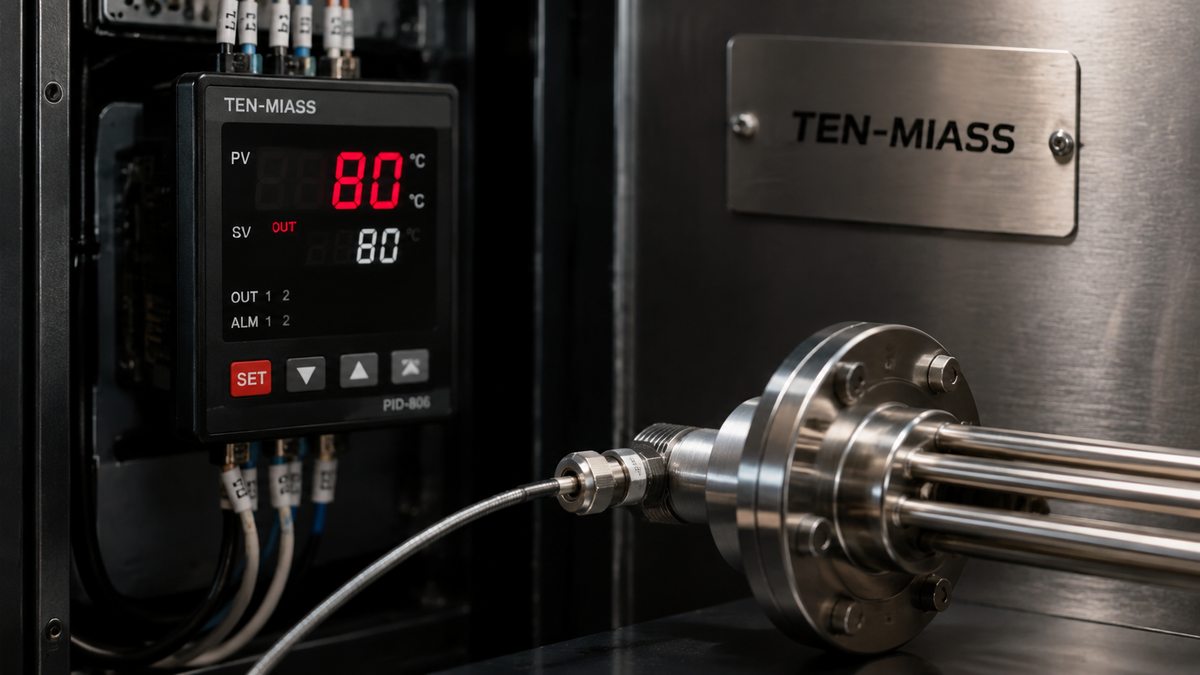

ПИД-регуляторы (пропорционально-интегрально-дифференциальные) вычисляют не просто «горячо-холодно», а упреждают инерцию: начинают снижать мощность до достижения уставки, чтобы не было перерегулирования. Точность 0,1-0,2°C. Применяются там, где перегрев критичен: химические реакции, плавление полимеров, стерилизация пищевого оборудования, термообработка. Работают с ССР (твердотельными реле) или контакторами.
Типы датчиков и их диапазоны
| Датчик | Диапазон | Точность | Типичное применение |
|---|---|---|---|
| NTC (термистор) | -40 до +150°C | ±0,5-1°C | Водяные баки, бытовые нагреватели, HVAC |
| PT100 | -200 до +600°C | ±0,3-0,5°C | Промышленные печи, масляные ванны, пищевое оборудование |
| PT1000 | -200 до +600°C | ±0,3°C | Аналог PT100, удобнее на длинных линиях |
| Термопара K (хромель-алюмель) | 0 до +1200°C | ±1-2°C | Высокотемпературные печи, металлообработка, плавильные тигли |
| Термопара J (железо-константан) | 0 до +750°C | ±1°C | Полимерные прессы, вулканизаторы, экструдеры |
PT100 и PT1000 подходят большинству промышленных задач с ТЭНами. Термопара K нужна только там, где температура выходит за 600°C. NTC достаточно для бытовых водонагревателей и несложных технологических процессов до 120-130°C.
Расчёт мощности и выбор схемы коммутации
Здесь чаще всего ошибаются. Терморегулятор с реле на 16 А при 220 В выдержит нагрузку до 3,5 кВт. Ставить такой регулятор на ТЭН 6 кВт нельзя: реле сгорит через несколько недель.
Правило: если ток нагрузки превышает 80% номинала реле регулятора, нужен промежуточный силовой элемент.
Два варианта:
Магнитный пускатель (контактор). Терморегулятор управляет катушкой пускатель, пускатель коммутирует сам ТЭН. Подходит для мощностей от 4 кВт и выше, надёжен механически, ремонтопригоден. Недостаток: механический износ при частых срабатываниях (гистерезис менее 1°C и инертная нагрузка = тысячи коммутаций в сутки).
Твердотельное реле (ССР). Никаких подвижных частей, бесшумная коммутация, ресурс практически неограниченный при правильном теплоотводе. Нужен радиатор: ССР на 40 А рассеивает до 40-50 Вт при полной нагрузке. Применяется с ПИД-регуляторами в режиме ШИМ (импульсная подача мощности). Это и есть стандарт для точного регулирования.
Таблица: тип регулятора и применение
| Тип | Диапазон | Точность | Выход | Применение с ТЭНом |
|---|---|---|---|---|
| Биметаллический термостат | 0-90°C (бытовой) | ±5-10°C | Механическое реле | Аварийное отключение, защита от перегрева |
| Электронный (реле) | 0-300°C | ±0,5-1°C | Реле 10-25 А | Водяные баки, масляные ванны, сушилки до 3,5 кВт прямо, выше через контактор |
| ПИД + ССР | 0-400°C+ | ±0,1-0,2°C | ШИМ 0-10В или ССР | Промышленные печи, вулканизаторы, химические реакторы, пресс-формы |
| ПИД + контактор | 0-1200°C (с K-термопарой) | ±0,5-1°C | Реле катушки | Высокотемпературные печи, плавильное оборудование |
Степень защиты корпуса
Промышленная среда диктует минимальный класс IP. Установка регулятора IP20 в пыльном цеху или рядом с паровым оборудованием приведёт к отказу через несколько месяцев.
IP54 — защита от пыли и брызг. Достаточно для большинства производственных помещений без прямого попадания воды. IP65 — полная пылезащита и струя воды с любого направления. Нужно для влажных производств, пищевых цехов, мойки оборудования. IP67 и выше — для погружных применений или наружной установки в сложном климате.
Где ставить датчик
Позиция датчика определяет, что именно регулирует система. Два правила, которые нарушают чаще всего:
Датчик не должен касаться трубки ТЭНа. Поверхность нагревателя горячее среды на 20-80°C в зависимости от мощности и условий теплообмена. Если датчик прижат к трубке, регулятор отключит нагрев раньше, чем среда прогреется до нужной температуры.
Датчик должен находиться в зоне конвективного перемешивания, но не в мёртвой зоне. В баке с вязким маслом без перемешивания температура в разных точках может отличаться на 15-20°C. Один датчик покажет 80°C, а в другом месте бака будет 60°C. Для таких задач либо добавляют мешалку, либо ставят несколько датчиков с усреднением.
Монтажные вопросы
Гильза для датчика должна быть из того же материала, что и ТЭН или оболочка оборудования. В агрессивных средах (кислоты, хлориды) нержавейка AISI 304 не подходит — нужна 316L или титан. Это тот же принцип, что при выборе материала оболочки ТЭНа.
Длина кабеля от датчика влияет на выбор типа. PT1000 имеет сопротивление в 10 раз выше PT100, поэтому сопротивление кабеля меньше сказывается на погрешности. При длинных линиях (более 10-15 м) PT1000 предпочтительнее PT100, либо нужна трёхпроводная схема подключения PT100 для компенсации сопротивления линии.
Фаза питания ССР и фаза ТЭНа должны быть одни и те же. На трёхфазных установках ошибка фазировки приводит к тому, что ССР открывается в момент перехода через ноль чужой фазы, а не своей, и нагреватель работает с искажёнными полупериодами.
Что указать при заказе ТЭНа, если уже выбран терморегулятор
Терморегулятор и ТЭН должны согласовываться по нескольким параметрам, которые стоит зафиксировать на этапе заказа нагревателя:
- Максимальная рабочая температура среды (определяет материал оболочки ТЭНа)
- Нужен ли встроенный термопредохранитель или гнездо под датчик
- Мощность: исходите из теплового расчёта, а не из «возьму с запасом» — избыточная мощность означает более частые срабатывания и быстрый износ коммутирующих элементов
- Напряжение: 220 В однофазный или 380 В трёхфазный (трёхфазная нагрузка легче коммутируется, каждая фаза несёт треть тока)
- Материал оболочки под среду: углеродистая сталь для масла и воздуха, нержавейка 08Х18Н10 для воды и пара, 12Х18Н10Т для пищевых сред и агрессивных жидкостей
Мы изготавливаем ТЭНы патронные диаметром 4-32 мм, длиной от 30 до 6000 мм по чертежу заказчика. Если нужен нагреватель с конкретной геометрией под имеющуюся систему управления, присылайте чертёж или образец на замер.
Часто спрашивают
Какой тип терморегулятора подходит для промышленного ТЭНа?
Зависит от точности и мощности. Для процессов с точностью до 1°C и мощностью до 3,5 кВт — электронный регулятор с реле. Для точности 0,1-0,2°C или мощности выше 3,5 кВт — ПИД-регулятор с твердотельным реле или контактором.
Нужен ли контактор, если терморегулятор рассчитан на 25 А, а ТЭН потребляет 20 А?
Формально нет. Но для надёжной работы реле нагрузка не должна превышать 80% от номинала, то есть 20 А. Если ТЭН потребляет ровно 20 А — стоит поставить контактор или ССР. Реле на пределе изнашивается быстро, особенно при частых срабатываниях.
Какой датчик выбрать для нагрева масла до 150°C?
PT100 в металлической гильзе из нержавейки. NTC технически работает до 150°C, но на верхней границе своего диапазона даёт нестабильные показания. PT100 здесь точнее и надёжнее.
Что такое гистерезис и как его выставить?
Это мёртвая зона между точкой выключения и точкой включения нагрева. Гистерезис 2°C при уставке 80°C означает: нагрев выключается при 80°C, снова включается при 78°C. Маленький гистерезис (0,5°C) даёт точную температуру, но реле срабатывает очень часто. Для контакторов и реле оптимально 1-3°C, для ССР можно ставить 0,5-1°C.
Можно ли заказать ТЭН с уже встроенным ограничителем температуры?
Да. Мы устанавливаем биметаллические термопредохранители с заданной температурой срабатывания (обычно 95, 110, 130°C). Это защитный элемент, не регулирующий. Если нужно именно регулирование, датчик ставится отдельно в среду.
Как избежать перегрева ТЭНа при неисправности датчика?
Двойная защита: основная схема управления через терморегулятор + независимый термопредохранитель с аварийной уставкой на 20-30°C выше рабочей. При обрыве датчика основной регулятор обычно уходит в «открытое состояние» (постоянный нагрев), и именно тогда срабатывает резервная защита.
