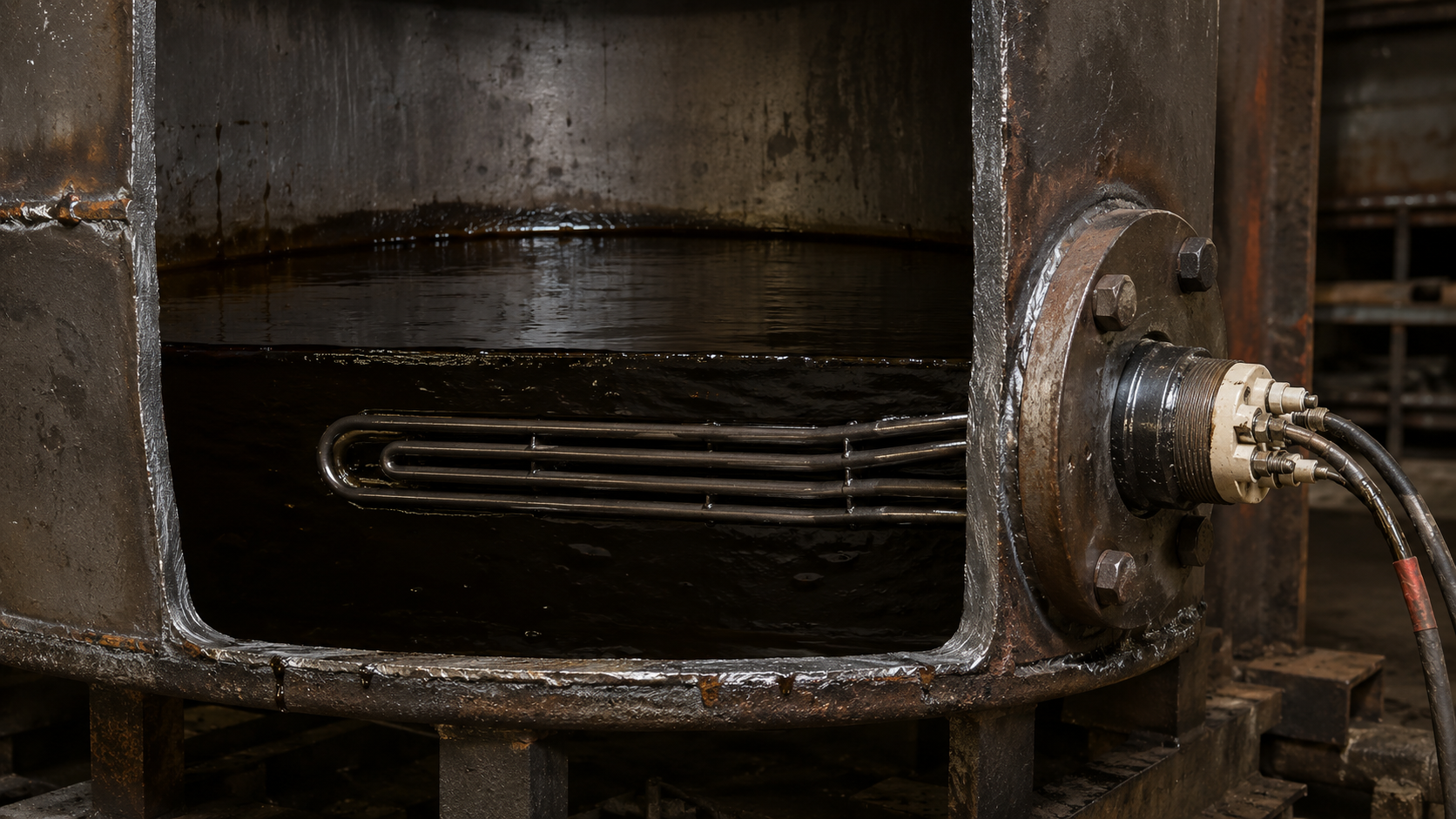

Терморегулятор для ТЭНа 6 кВт: схема, выбор, подключение
ТЭН на 6 кВт — это уже не бытовой нагреватель, а полноценный узел промышленной установки: проточный электрокотел, тепловая завеса, сушильный шкаф, масляный подогреватель в гидростанции. Мощность 6 кВт при 380 В — это ток 9,12 А на фазу при включении звездой. Здесь уже нельзя обойтись комнатным термостатом на 16 А. Нужен терморегулятор, который разрывает силовую цепь через контактор или твердотельное реле (SSR), иначе контакты обычного регулятора быстро подгорят.
Почему нельзя ставить бытовой терморегулятор на 6 кВт
Бытовые термостаты для бойлеров рассчитаны на коммутацию 10–16 А при 220 В. Если подать на них 380 В и ток 9–15 А, дуга между контактами не гаснет, пластины греются, и через 50–100 циклов регулятор выходит из строя. Для промышленных ТЭНов на 6 кВт применяются две схемы:
- Коммутация через электромагнитный контактор (МКИ, КМИ, КТ) — терморегулятор управляет только катушкой, силовые контакты замыкают цепь ТЭНа;
- Коммутация через твердотельное реле (SSR-40, SSR-60) — терморегулятор выдает сигнал 4–20 мА или 0–10 В, а SSR коммутирует переменный ток бесконтактно.
Для печей и сушильных камер с нагревом до 300–500 °C используют SSR с управлением по импульсам (PID-регулятор). Для жидкостных баков с инерционным нагревом достаточно контактора и гистерезисного терморегулятора.
Схема подключения: ТЭН 6 кВт через контактор
ТЭН 6 кВт в промышленной сети 380 В чаще всего выполнен как три элемента по 2 кВт, соединенных звездой. Каждый элемент рассчитан на 220 В, поэтому на корпусе блок-ТЭНа выведены три клеммы нагревателей и один общий ноль (или три конца для треугольника). Схема управления выглядит так:
- Вводной автомат на 16–20 А (характеристика C) на три фазы.
- Контактор КМИ-11210 или аналогичный с катушкой 220 В.
- Терморегулятор OMRON E5C2, ТРМ1, ТРМ10 или Simnicon — с датчиком температуры (термопара или Pt100).
- Терморегулятор запитан от фазы и нуля, его выход — управление катушкой контактора.
- Силовые контакты контактора (L1-L2-L3) подключены к клеммам ТЭНа.
Перед выбором схемы нужно измерить сопротивление изоляции и проверить целостность нагревателей. По ГОСТ 13268-88 сопротивление ТЭНа определяется по формуле:
R = U² / P
Для одного элемента 2 кВт на 220 В: R = 48400 / 2000 = 24,2 Ом (допуск +5/−10% по мощности, то есть сопротивление −4/+11%). Если мерить общее сопротивление звезды между фазами, оно будет около 36,3 Ом.
Выбор терморегулятора: что важно для ТЭНа 6 кВт
Для подбора регулятора нужно знать не только мощность, но и тип датчика, диапазон измерения и закон управления.
| Параметр | Значение для 6 кВт | Комментарий |
|---|---|---|
| Ток нагрузки при 380 В (звезда) | 9,12 А | I = P / (√3 × U) |
| Ток нагрузки при 220 В (одна фаза) | 27,3 А | Для однофазного включения нужен контактор на 32 А |
| Коммутирующий элемент | Контактор 12–25 А или SSR-40 | SSR ставить с радиатором |
| Датчик температуры | ТСМ Pt100 (до 180 °C) или термопара K/J | Для воздуха — термопара J до 600 °C |
| Закон управления | Гистерезисный или PID | Для масла — гистерезис, для воздуха — PID |
Если ТЭН работает в жидкости (вода до 100 °C, масло до 200 °C), используется датчик в гильзе или непосредственный монтаж через штуцер M6/M8. Для воздуха в сушильной камере датчик ставится в зоне контроля, а не на сам ТЭН — иначе нагрев будет по температуре корпуса, а не воздуха.
Особенности управления ТЭНом 6 кВт в разных средах
Один и тот же ТЭН 6 кВт в воде, в масле и на воздухе — это разные режимы работы. Удельная мощность (Вт/см²) определяется средой:
- Вода до 90 °C — до 15–20 Вт/см² (нержавейка AISI 304 (08Х18Н10), медь, латунь);
- Масло до 200 °C — не более 3–4 Вт/см², иначе масло коксуется, ТЭН перегревается;
- Воздух неподвижный — не более 4–6 Вт/см², но с вентиляцией — до 12 Вт/см²;
- Агрессивная среда (кислоты, гальванические ванны) — требуются AISI 316 (10Х17Н13М2) или титан, удельная мощность снижают до 2–3 Вт/см².
Терморегулятор для ТЭНа 6 кВт в масляном баке должен иметь гистерезис 5–10 °C, иначе контактор будет щелкать каждые 30 секунд. Для воздушной печи, наоборот, нужен PID-регулятор, который плавно снижает мощность на подходе к заданной температуре и не допускает перегрева выше +2 °C.
Расчёт: было и стало при переходе с серийного ТЭНа на изготовленный под задачу
Пример из практики. На участке химической ванны требовалось поддерживать раствор при 60 °C. Купленный в рознице ТЭН 6 кВт имел длину 600 мм, диаметр 12 мм и латунный фланец G1,5" (это блок-ТЭН на три петли). После расчёта по формуле мощности выяснилось, что в баке 300 л достаточно 4,5 кВт для нагрева за час. ТЭН 6 кВт залипал на гистерезисе: нагрев до 61 °C, отключение, остывание до 55 °C. Перепад — 6 °C, а техрегламент требовал ±2 °C.
Решение: изготовить по чертежу блок-ТЭН мощностью 4,8 кВт (три элемента по 1,6 кВт) с фланцем G1,5" под имеющееся отверстие. Длина уменьшена до 400 мм, удельная мощность снижена до 3,5 Вт/см², что убрало пристеночное кипение раствора и уменьшило отложение солей. Терморегулятор остался тот же — ТРМ10 с датчиком Pt100. Результат: температура стабилизировалась в пределах 60 ±1 °C, контактор переключается раз в 4–5 минут.
Это типичная ситуация на производствах: серийный ТЭН 6 кВт продаётся как универсальный, но под конкретный бак с конкретной средой мощность, длину и материал оболочки лучше подбирать расчётом.
Как проверить ТЭН 6 кВт перед подключением регулятора
Даже новый ТЭН с завода подлежит проверке на трех параметрах:
- Сопротивление изоляции — мегаомметр на 500 В, минимум 20 МОм (по ГОСТ 13268-88 для холодного состояния);
- Целостность спирали — омметром сравнивают с расчётным значением R = U²/P;
- Отсутствие замыкания на корпус — одна щупа на клемму, вторая на фланец или оболочку.
После проверки следует установить защитное заземление на фланец, поставить автомат защиты (УЗО + автоматический выключатель) и только затем подключать терморегулятор. Питание регулятора нельзя брать до контактора, если контактор управляет той же линией — при отключении контактора регулятор обесточится и перестанет управлять.
Схема подключения для частых циклов включения
Если ТЭН 6 кВт включается более 20 раз в час, электромагнитный контактор быстро изнашивается. Альтернатива — твердотельное реле SSR-40 (40 А) с радиатором и управлением от PID-регулятора. Схема упрощается:
терморегулятор → SSR-40 → ТЭН, без промежуточного контактора. SSR коммутирует импульсно с частотой 0,5–2 Гц, при этом нагревом управляет PID-контроллер на базе автомата. Мощность снижается плавно, гистерезис отсутствует, точность поддержания температуры — ±0,5 °C.
Для воды до 100 °C такая схема избыточна, но для печей полимеризации и сушильных камер она обязательна. Термопара типа J (железо-константан) даёт сигнал 5,2 мВ при 100 °C и 33 мВ при 600 °C — PID-регулятор с компенсацией холодного спая обычно встроенной, но при длине кабеля более 5 метров используют компенсационный провод из тех же материалов.
FAQ: частые вопросы по терморегуляторам для ТЭНов 6 кВт
Q: Можно ли подключить ТЭН 6 кВт без контактора, напрямую через терморегулятор?
A: Только если терморегулятор рассчитан на коммутацию не менее 32 А при 220 В или 16 А при 380 В. Подойдут модели с встроенным реле 16 А для трёхфазной звезды, но лучше всегда ставить контактор: срок его службы выше, а ремонт дешевле.
Q: Какой датчик температуры выбрать для ТЭН 6 кВт в воде?
A: Датчик Pt100 в герметичной гильзе или термопара K в защитном чехле. Для воды достаточно накладного датчика на трубу, но в баке точнее погружной с резьбой M8.
Q: Почему при подключении ТЭНа 6 кВт по схеме звезда ток в фазе 9 А, а не 27 А?
A> Потому что мощность 6 кВт распределяется на три фазы. Формула I = P / (√3 × U) учитывает коэффициент √3 ≈ 1,73. Однофазный ток при 220 В был бы 27,3 А, но в трёхфазной сети тепло распределяется равномерно.
Q: Водяной ТЭН 6 кВт, какую разрешено использовать удельную мощность?
A: Для нержавеющей оболочки AISI 304 (08Х18Н10) и воды до 90 °C — до 15–20 Вт/см². Для мягкой воды и постоянного протока можно и 25 Вт/см², но для бака с замкнутым контуром лучше закладывать 12–15 Вт/см².
Q: Можно ли управлять двухступенчатым ТЭНом 6 кВт одним терморегулятором?
A> Да, если у регулятора есть два выхода (например, ТРМ12). Первый выход включает первую ступень (3 кВт), второй — вторую (3 кВт) при недоборе температуры. Обычно две ступени коммутируют через два независимых контактора.
Q: Где заказать ТЭН 6 кВт нестандартной длины под мою установку?
A> На производстве ТЭН-Миасс изготавливают ТЭНы под чертеж, по размерам или по фотографии старого нагревателя. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм, партия от 1 штуки, срок типового изделия 5–10 дней.
