Терморегулятор для ТЭН своими руками: схема и инструкция

Регулировка температуры промышленного ТЭНа мощностью 3–90 кВт — это не бытовой диммер, а схема из четырёх узлов: датчик температуры, контроллер, контактор и силовой нагреватель. Собрать её можно за один день, если правильно рассчитать сопротивление ТЭНа и выбрать схему включения — звезду или треугольник. В этой статье — рабочая схема, формулы для расчёта и пошаговый порядок сборки для условий цеха или котельной.

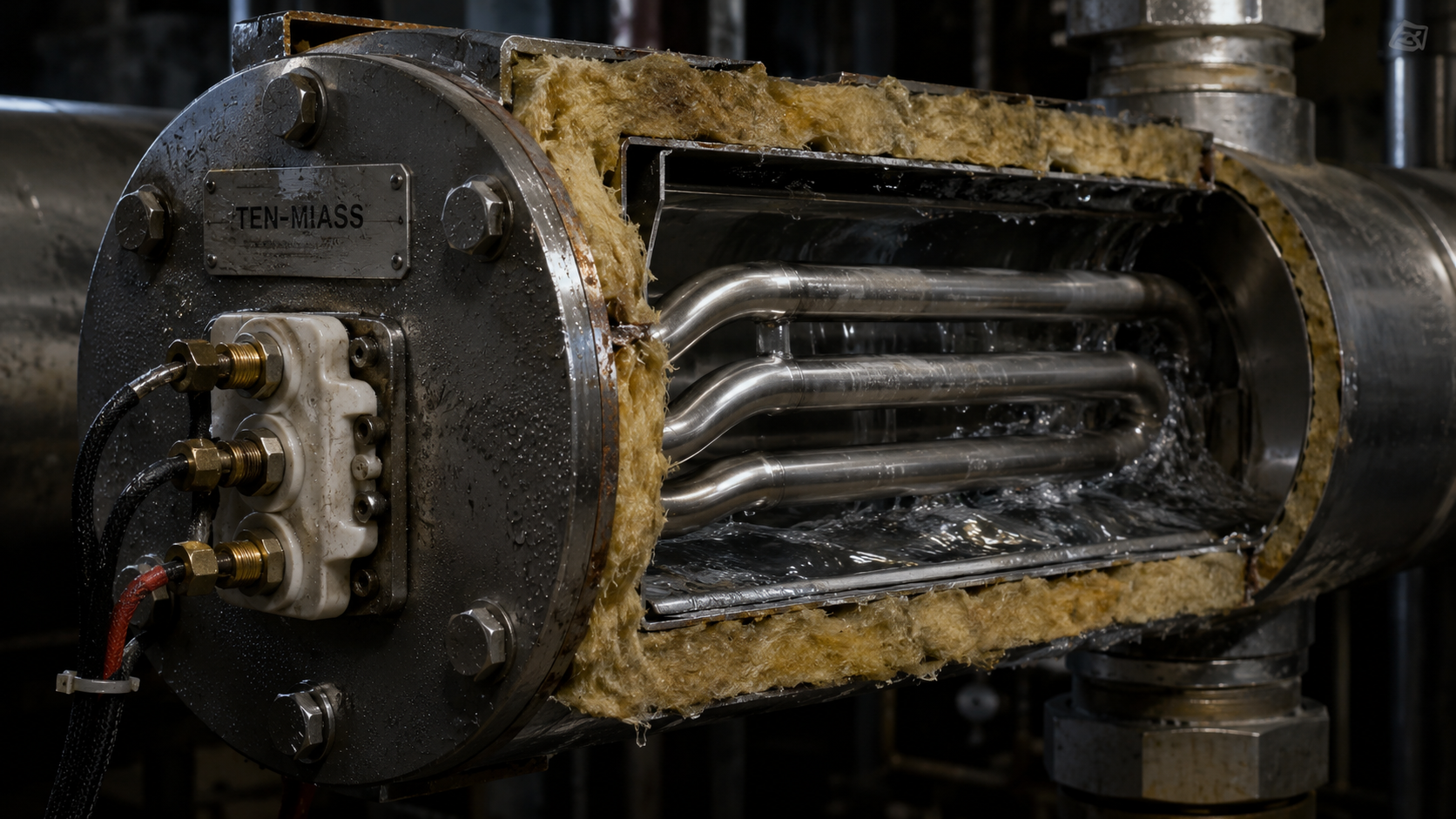

Схема терморегулятора для промышленного ТЭНа

Типовая схема выглядит так: термопара типа K (хромель-алюмель) или термосопротивление Pt100 монтируются в контролируемую среду (вода, масло, воздух в сушильной камере) и подключаются к измерительному входу регулирующего контроллера. Контроллер сравнивает текущую температуру с уставкой и выдаёт управляющий сигнал на выходное устройство. Для нагрузки мощнее 3 кВт выход регулятора (реле или твердотельное реле) не коммутирует силовую цепь напрямую — через него включается контактор.

Для трёхфазной сети 380 В контактор ставится на три полюса. Нейтраль (N) используется только для питания схемы управления контроллера и катушки контактора. Такая схема развязывает слаботочную часть от силовой: контроллер работает при малых токах, а коммутацию мощных нагревателей выполняет контактор.

Расчёт параметров и выбор схемы подключения

Первый шаг — определить силу тока и сопротивление ТЭНа. Для трёхфазной нагрузки линейный ток рассчитывается по формуле:

I = P / (√3 × U)

Для ТЭНа 30 кВт в сети 380 В: I = 30000 / (1,73 × 380) = 45,6 А. Контактор выбирают с запасом не менее 20% — в данном случае это аппарат на 63 А. При длительной работе контакты нагреваются, поэтому запас по току обязателен.

Второй шаг — определить сопротивление одного элемента, чтобы проверить исправность ТЭНа мультиметром.

Схема «звезда». На каждый элемент приходит фазное напряжение, которое в √3 раза меньше линейного: U_ф = U_л / √3 ≈ 220 В при линейных 380 В. Сопротивление элемента:

R = U_ф² / P_элемента

Для элемента 3 кВт: R = 220² / 3000 ≈ 16,1 Ом.

Схема «треугольник». На элемент приходит линейное напряжение 380 В. Сопротивление того же элемента должно быть:

R = U_л² / P_элемента = 380² / 3000 ≈ 48,1 Ом.

Если элемент, рассчитанный на 220 В (16,1 Ом), включить «треугольником», мощность вырастет в три раза — до 9 кВт вместо 3 кВт. Спираль перегорит. Поэтому перед заказом ТЭНа по чертежу всегда указывайте напряжение и схему включения.

Допуск по мощности для ТЭН по ГОСТ 13268-88 составляет +5/−10%. Это значит, что сопротивление конкретного элемента может отличаться от расчётного в диапазоне −4/+11%. При проверке мультиметром ориентируйтесь на эти пределы.

Пример: что будет, если перепутать звезду и треугольник

Три ТЭНа по 4 кВт (R = 12,1 Ом для 220 В) включили треугольником в сеть 380 В. На каждый элемент пришло 380 В, мощность выросла до 11,9 кВт, суммарная — до 35,8 кВт вместо номинальных 12 кВт. Линейный ток составил 54 А при расчётных 18 А. Проводка на 25 А нагрелась, защита отключила линию через 20 минут, два элемента вышли из строя из-за перегрева спирали. Те же ТЭНы, включённые звездой, работают штатно: на элементе 220 В, мощность 4 кВт.

Пошаговая инструкция по сборке

Начинайте с электробезопасности: установка должна быть полностью обесточена, на вводном автомате вывешена табличка «Не включать — работают люди».

1. Снимите крышку клеммной коробки, отверните гайки и выньте перемычки между элементами ТЭНа. Иначе мультиметр покажет сопротивление всей цепи, а не одного элемента.
2. Измерьте сопротивление каждого элемента: для звезды на 380 В и элемента 3 кВт ожидайте 16,1 Ом с допуском ГОСТ 13268-88. Больше 18 Ом или меньше 14,5 Ом — признак брака или перегорания спирали.
3. Проверьте сопротивление изоляции мегаомметром: между корпусом и клеммами должно быть не менее 20 МОм при испытательном напряжении 1000 В. Меньше — ТЭН замените.
4. Установите датчик в защитный чехол из AISI 304 (08Х18Н10) и подсоедините к контроллеру. Для агрессивных сред (хлориды, щёлочи, кислоты) применяйте чехол из AISI 316 (10Х17Н13М2) или цельнотянутой трубы 12Х18Н10Т.
5. Соберите схему: термопара — контроллер; выход контроллера — катушка контактора; контактор — силовые выводы ТЭНа. Сечение фазных проводов — по току нагрузки.
6. Настройте контроллер: уставку, гистерезис или PID-параметры. Для воды и масла достаточно гистерезиса 2–5 °C, для сушильных камер с воздухом — PI- или PID-закон.
7. Перед первым пуском прозвоните всю цепь, затяните клеммы динамометрическим ключом, включите автомат и проверьте нагрев до контрольной точки и отключение.

Частые ошибки при самостоятельной сборке

• «Звезда» для элементов, рассчитанных на 380 В: на элемент приходит 220 В, мощность падает в три раза, процесс не выходит на рабочую температуру.
• «Треугольник» для элементов на 220 В: мощность растёт в три раза, перегрев, пробой изоляции, пожар.
• Использование регулятора без контактора: выходное реле контроллера рассчитано на токи до 2–5 А, для 30 кВт это недопустимо.
• Установка контроллера без защитного корпуса во влажном цехе: для пищевых производств нужна передняя панель IP65, для взрывоопасных зон — регулятор в исполнении Ex-d.
• Замена ТЭНа на серийный аналог «на глаз»: другой диаметр, длина, резьба. Патронные ТЭН изготавливаются диаметром 4–32 мм и длиной 30–6000 мм — точный геометрический размер проще заложить в чертёж, чем подгонять шкаф или фланец.

Частые вопросы по сборке терморегулятора

Какой датчик температуры выбрать для масляного бака?

Для масла до 250 °C подойдёт термопара типа K в чехле из AISI 304 (08Х18Н10). Для агрессивных сред — чехол из AISI 316 (10Х17Н13М2) или титана.

Можно ли один терморегулятор использовать для трёх ТЭНов?

Да, если суммарный ток коммутирует контактор, а не выход регулятора. Управляющий сигнал подаётся на катушку контактора, контакты которого включают все три группы ТЭН параллельно.

Что делать, если ТЭН нагревается, но температура не стабилизируется?

Проверьте соответствие мощности ТЭНа объёму среды: для воды 10 кВт на кубометр — норма, для масла — 4–6 кВт. При завышенной мощности система будет «кипеть» с большим гистерезисом. Уменьшите мощность или включите частичную загрузку через второй контактор.

Как учитывать допуск по ГОСТ 13268-88 при настройке?

Реальное сопротивление элемента может быть на 10% ниже расчётного — тогда мощность выше, а время нагрева меньше. Контроллер с PID-алгоритмом компенсирует это за счёт ограничения времени управляющего импульса.

Где заказать ТЭН с точным сопротивлением под мой регулятор?

ТЭН-Миасс изготавливает ТЭН по чертежу, с допуском по ГОСТ 13268-88, партия от 1 шт. Укажите мощность, напряжение, схему включения, среду и габариты — технолог рассчитает сопротивление и подберёт материал оболочки.
