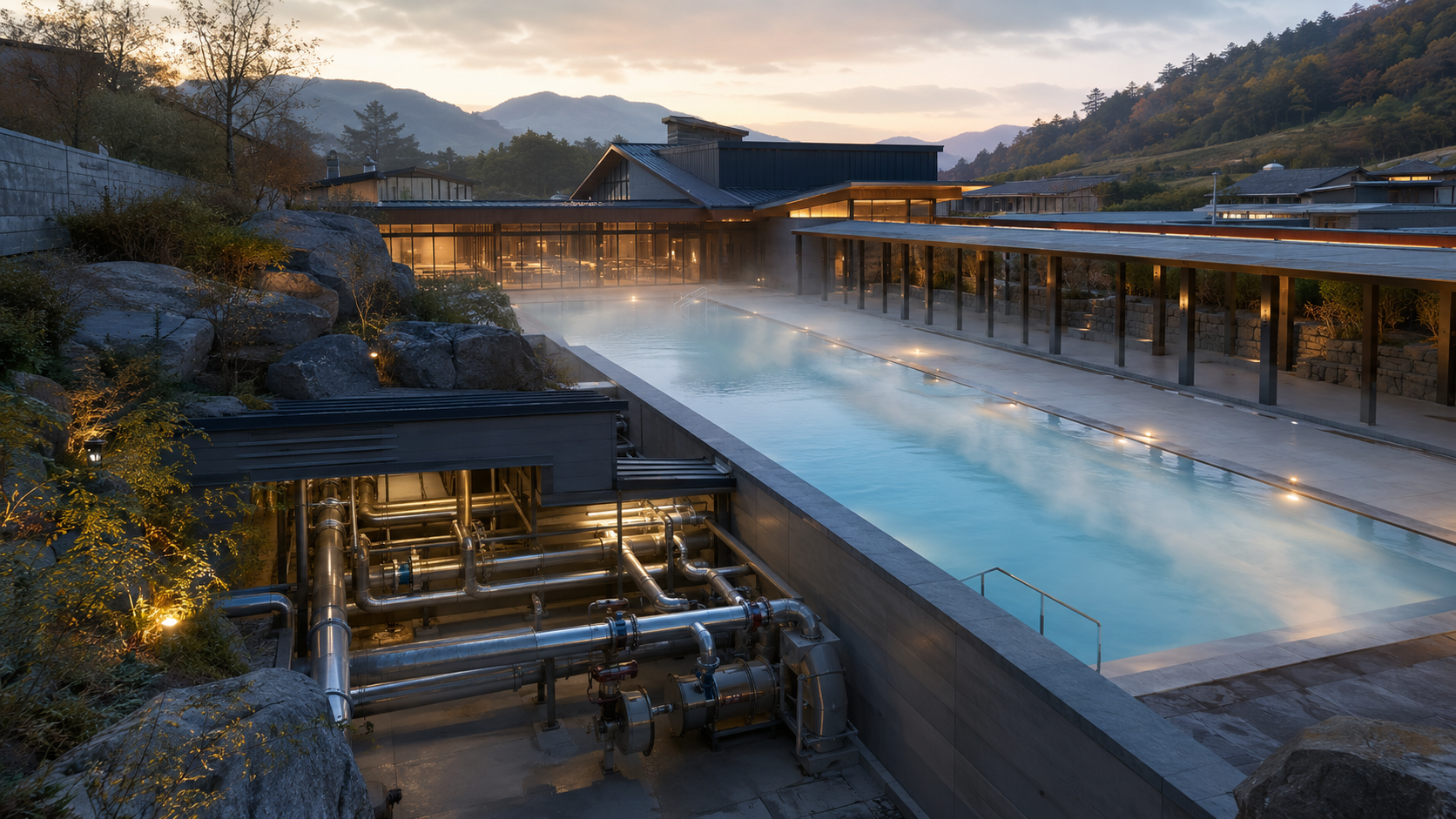

Отопление, термальная скважина и бассейны: схема теплового пункта для комплекса

У термального комплекса есть редкое преимущество: вода из скважины уже приходит тёплой. Но именно поэтому проект нельзя собирать по принципу «поставим котёл побольше». Здесь важна последовательность, в которой каждый градус воды отрабатывает дважды.

Разберём типовую задачу: две скважины с водой около 33 и 41 °C, тёплые полы 4 000 м², четыре бассейна по 200 м³, три из которых стоят на улице. Нужна работа от электричества сегодня и переход на газ позже.

Сначала — разделить контуры

Первый контур — скважинный. Он включает насосы, фильтрацию, расходомеры, датчики температуры и теплообменник. Его задача — безопасно принять термальную воду и не дать её составу разрушить оборудование.

Второй контур — закрытый. В нём подготовленная вода, буферные ёмкости, насосы, тепловые насосы, электрокотлы и распределение по потребителям. Именно здесь удобно регулировать температуру, ставить резерв и учитывать энергию.

Третий уровень — потребители:

• тёплые полы;
• крытый бассейн;
• каждый открытый бассейн отдельно;
• при необходимости ГВС, вентиляция или дополнительные зоны.

Если объединить всё в один трубопровод, автоматика начнёт бороться сама с собой. Полам нужна одна температура, бассейнам — другая, а открытые чаши реагируют на ветер быстрее, чем меняется погода в здании.

Как работает каскад температуры

Самая ценная энергия — самая горячая. Её нельзя сразу отдавать в открытый бассейн. Сначала она должна работать там, где нужен высокий температурный уровень.

Логика каскада такая:

1. 1. скважинная вода отдаёт тепло через теплообменник;
2. 2. тепловой насос или электрокотёл доводит вторичный контур до нужного режима;
3. 3. тёплые полы получают тепло первыми;
4. 4. остаточный температурный потенциал идёт в бассейновые контуры;
5. 5. автоматика решает, кому дать тепло в моменте: зданию, крытой чаше или открытым бассейнам.

Это не обязательно означает, что вода физически проходит через все потребители подряд. Часто каскад создаётся через отдельные теплообменники и буфер. Так система управляется точнее и легче обслуживается.

Почему открытые бассейны требуют особого подхода

Двести кубов воды выглядят внушительно, но главным источником потерь часто становится не объём, а поверхность. Ветер и испарение могут за ночь забрать больше тепла, чем ожидалось по простой формуле подогрева воды.

Для открытых бассейнов в проект надо включать:

• покрытие на ночное время;
• отдельный насосно-теплообменный контур;
• датчик температуры воды и наружного воздуха;
• режим снижения температуры вне часов работы;
• приоритеты в автоматике;
• резерв мощности на быстрый возврат к рабочей температуре.

Без покрытий система будет пытаться отопить улицу. И ни тепловой насос, ни газовый котёл не исправят эту физику.

На чём запускаться: электричество, тепловой насос или газ

Электрокотлы хороши как первый этап: быстро монтируются, работают ступенями, не требуют поставки топлива. Их слабое место — потребление. Если расчёт показывает 600–800 кВт догрева, нужно заранее проверить, может ли объект вообще получить такую мощность от сети.

Тепловые насосы «вода–вода» используют тёплый источник особенно эффективно. Вода 33–41 °C — отличный низкопотенциальный источник. Тепловой насос не отменяет необходимость в теплообменнике и анализе воды, зато заметно снижает расход электричества в постоянном режиме.

Газ нужен не как замена всей системы, а как следующий слой. В нормальной схеме к газовому каскаду заранее оставляют место, патрубки, автоматику и гидравлическую развязку. Тогда после появления природного газа не приходится менять трубы и щиты — добавляется источник тепла.

Что должно быть в шкафу автоматики

Хороший тепловой пункт не требует постоянного дежурства человека у вентилей. Ему нужны понятные правила:

• поддерживать температуру тёплых полов по погоде;
• не дать бассейнам остыть ниже заданного порога;
• включать электрические ступени только при дефиците;
• использовать тепловые насосы в оптимальном режиме;
• переключать или подключать газовый источник при заданных условиях;
• останавливать систему при отсутствии протока, перегреве или аварии насоса;
• записывать расход, температуру и потребление энергии.

Это превращает набор оборудования в систему, которую можно обслуживать и оптимизировать.

Что происходит до поставки оборудования

До коммерческого предложения нужны обследование и расчёт. На объекте проверяют реальный расход обеих скважин, место под буферы, доступную электромощность, трассы и точки врезки. В лабораторию уходят пробы воды. Затем считают тепловой баланс и сравнивают три бюджета: старт на электричестве, работа с тепловыми насосами и схема после подключения газа.

Только после этого можно честно сказать, сколько потребуется модулей нагрева, какой нужен теплообменник и во что обойдётся эксплуатация. До этого любая «точная цена за тепловой пункт» — просто красивая цифра без ответственности.

Частые вопросы

Можно ли использовать одну термальную скважину и для отопления, и для бассейнов?

Можно, если хватает расхода и правильно рассчитан каскад температур. Контуры при этом лучше разделять теплообменниками и автоматикой.

Нужны ли тепловые насосы, если вода из скважины уже 41 °C?

Часто нужны, если требуется стабильно получить более высокую температуру или снизить расходы на электрический догрев. Окончательное решение зависит от расхода, химии воды и режима работы.

Как подготовиться к переходу на природный газ?

На этапе проекта предусмотреть место, гидравлические присоединения, дымоудаление, автоматику и требуемую электрическую инфраструктуру для газового каскада.
