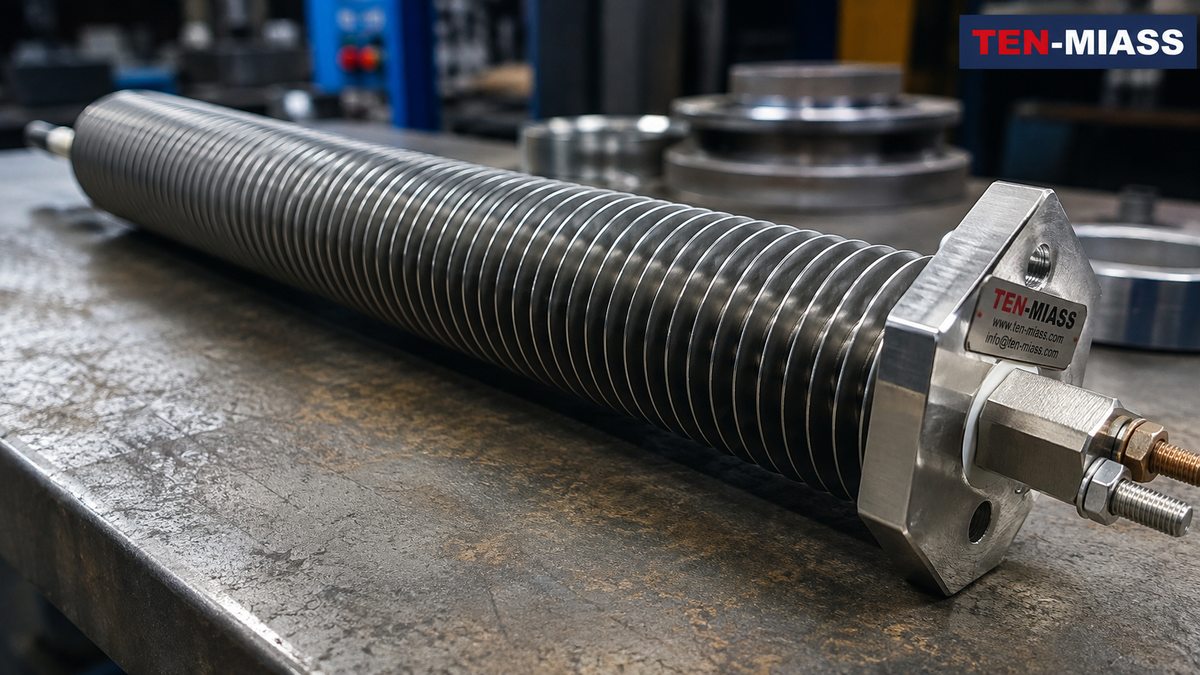

Коротко: «оребрение 28 мм» означает, что наружный диаметр нагревателя вместе с рёбрами равен 28 мм. Трубка внутри тоньше — обычно 10 мм. Рёбра навиваются стальной лентой и дают площадь теплообмена около 1800 см² на 600 мм длины. При удельной нагрузке 1,5 Вт/см² это около 2,7 кВт с одного элемента. Мощность, длину и шаг рёбер задаёте вы — мы производим под эти параметры.
Что такое оребрение 28 мм и откуда берётся эта цифра
28 мм — наружный диаметр готового нагревателя с рёбрами, не диаметр трубки. Рёбра навиты на трубку стальной лентой шириной несколько миллиметров. Если трубка 10 мм, высота ребра составляет (28 - 10) / 2 = 9 мм. Именно эти 9 мм по всей длине и дают прирост площади.
Производители вентиляционного и теплообменного оборудования задают наружный диаметр оребрения, потому что именно он определяет, сколько нагревателей войдёт в корпус калорифера или тепловой завесы. Внутренний диаметр трубки — расчётный параметр, его определяют при производстве ТЭН исходя из заданной мощности и напряжения.
| Диаметр трубки | Наружный диаметр оребрения | Высота ребра | Применение |
|---|---|---|---|
| 8 мм | 24–26 мм | 8–9 мм | Малые конвекторы, бытовые завесы |
| 10 мм | 28–30 мм | 9–10 мм | Воздушные калориферы, тепловые завесы |
| 12 мм | 30–35 мм | 9–11 мм | Промышленные теплообменники |
| 14 мм | 34–40 мм | 10–13 мм | Высокомощные нагреватели воздуха |
Расчёт площади и мощности для типового размера
Возьмём реальный пример: трубка 10 мм, оребрение 28 мм, шаг рёбер 4 мм, длина активной зоны 600 мм. Считаем пошагово:
- Площадь трубки между рёбрами: π × 0,010 м × 0,600 м = 0,01885 м² = 188,5 см²
- Количество рёбер: 600 мм / 4 мм = 150 рёбер
- Площадь одного ребра (кольцевое ребро, обе стороны): 2 × π/4 × (0,028² − 0,010²) = 2 × π/4 × 0,000684 = 0,001076 м² = 10,76 см²
- Суммарная площадь рёбер: 150 × 10,76 = 1614 см²
- Общая площадь теплообмена: 188,5 + 1614 = 1802 см²
- Мощность при удельной нагрузке 1,5 Вт/см²: 1802 × 1,5 = 2703 Вт ≈ 2,7 кВт
Без оребрения та же трубка 10 мм длиной 600 мм даёт всего 188,5 см² площади — при нагрузке 1 Вт/см² это лишь 188 Вт. Оребрение увеличивает снимаемую мощность примерно в 14 раз при той же длине нагревателя. Именно за это его и ставят в воздушные нагреватели.
Удельная нагрузка 1,5 Вт/см² — расчётная для принудительного обдува. При свободной конвекции её снижают до 0,8–1,0 Вт/см², иначе ТЭН перегревается и сгорает раньше времени. Скорость воздуха в теплообменнике нужно знать до расчёта.
Шаг рёбер: как он влияет на характеристики
Шаг рёбер определяет плотность оребрения. Типовые значения — 3, 4, 5 мм. При шаге 4 мм на 1 м длины ТЭН располагается 250 рёбер. При шаге 3 мм их будет 333 — площадь больше, но зазоры между рёбрами уже, воздух хуже продувается.
| Шаг рёбер | Рёбер на 1 м | Плюсы | Минусы |
|---|---|---|---|
| 3 мм | 333 | Максимальная площадь | Требует высокой скорости воздуха, забивается пылью |
| 4 мм | 250 | Баланс: площадь / аэродинамика | Стандартный выбор для большинства задач |
| 5 мм | 200 | Меньше сопротивление потоку | Площадь ниже, нужна большая длина |
Для большинства промышленных тепловых завес и калориферов используют шаг 4 мм — он даёт хорошую площадь без избыточного аэродинамического сопротивления.
Материалы: когда сталь, когда нержавейка
Трубка нагревателя для воздушной среды — обычно сталь 10. Она дешевле и хорошо держит температуру до 400–450°C. Нержавеющая сталь нужна там, где есть агрессивные примеси в воздухе: пар, кислоты, морская влажность.
Рёбра в промышленных нагревателях — стальная лента, навитая спиралью. Алюминиевые рёбра применяются в бытовых конвекторах: они легче и дешевле, но при температуре выше 200°C начинают терять прочность. Для производственных задач выбирают сталь.
Применения оребрённых ТЭН с диаметром 28 мм
- Воздушные калориферы и секции нагрева в системах вентиляции
- Тепловые завесы над воротами и дверями промышленных помещений
- Конвекторы в технологических камерах (сушка, отверждение, термообработка)
- Теплообменники в масляных нагревателях (ребро помогает при конвекции масла)
- Запасные нагреватели в электрических котлах с воздушным контуром
Нужен ТЭН с оребрением 28 мм?
Пришлите чертёж, эскиз или параметры: мощность, длина, напряжение. Рассчитаем и ответим в день обращения. Производство от 1 шт, 7–14 рабочих дней.
Отправить заявкуЧек-лист: что прислать для расчёта ТЭН
- Длина активной зоны нагревателя (мм)
- Длина холодных концов (мм) или общая длина ТЭН
- Требуемая мощность (кВт) или напряжение и ток (В, А)
- Диаметр трубки или наружный диаметр оребрения (28 мм)
- Шаг рёбер, если есть требование
- Среда нагрева (воздух, масло, вода)
- Материал трубки (сталь, нержавейка)
- Способ подключения (фланец, резьба, цанга)
- Количество штук
Если есть чертёж или образец сгоревшего ТЭН — пришлите фото. По нему подберём точную замену без лишних вопросов.
Частые вопросы
Что значит «оребрение 28 мм» у ТЭНа?
28 мм — наружный диаметр оребрения, то есть диаметр с учётом рёбер. Сама трубка нагревателя тоньше: обычно 8, 10 или 12 мм. Рёбра навиваются на трубку стальной лентой и увеличивают диаметр до нужного значения. Для трубки 10 мм высота ребра составляет (28 - 10) / 2 = 9 мм.
Зачем нужны рёбра на ТЭНе, если можно просто взять мощнее?
Рёбра увеличивают площадь теплообмена с воздухом в 5–10 раз. Это снижает удельную нагрузку на поверхность трубки и продлевает срок службы нагревателя. Без оребрения воздушный ТЭН быстро перегревается — электроизоляция разрушается, нагреватель сгорает.
Какую мощность можно снять с оребрённого ТЭНа 28 мм длиной 600 мм?
Для трубки 10 мм, оребрения 28 мм, шага рёбер 4 мм и длины 600 мм суммарная площадь теплообмена составляет около 1802 см². При удельной нагрузке 1,5 Вт/см² максимальная мощность — около 2,7 кВт. Точный расчёт зависит от скорости воздушного потока.
Можно ли заказать одну штуку, или нужна партия?
Производство от 1 штуки, минимальная партия не установлена. Срок изготовления — 7–14 рабочих дней с момента согласования чертежа.
Что нужно указать при заказе оребрённого ТЭНа по размерам?
Для расчёта нужны: длина активной зоны, мощность или напряжение, диаметр трубки, наружный диаметр оребрения (28 мм), шаг рёбер, среда нагрева, материал трубки, способ подключения. Пришлите чертёж или эскиз — рассчитаем и ответим в день обращения.
Какие материалы рёбер используются?
Для промышленных нагревателей — стальная лента (рёбра навиваются спиралью). Для бытовых конвекторов применяется алюминий. В большинстве заказов на производственное оборудование используют сталь.
