ТЭНы-пластины для муфельной печи: количество и мощность
Муфельная печь на 20 литров при нагреве с 20 до 1000°C за один час потребует минимум 12-15 кВт суммарной мощности нагревателей. Разбираем, как считать и сколько ТЭН-пластин для этого нужно.
Муфельная печь на 20 литров при нагреве с 20 до 1000°C за один час потребует минимум 12-15 кВт суммарной мощности нагревателей. Разбираем, как считать и сколько ТЭН-пластин для этого нужно.

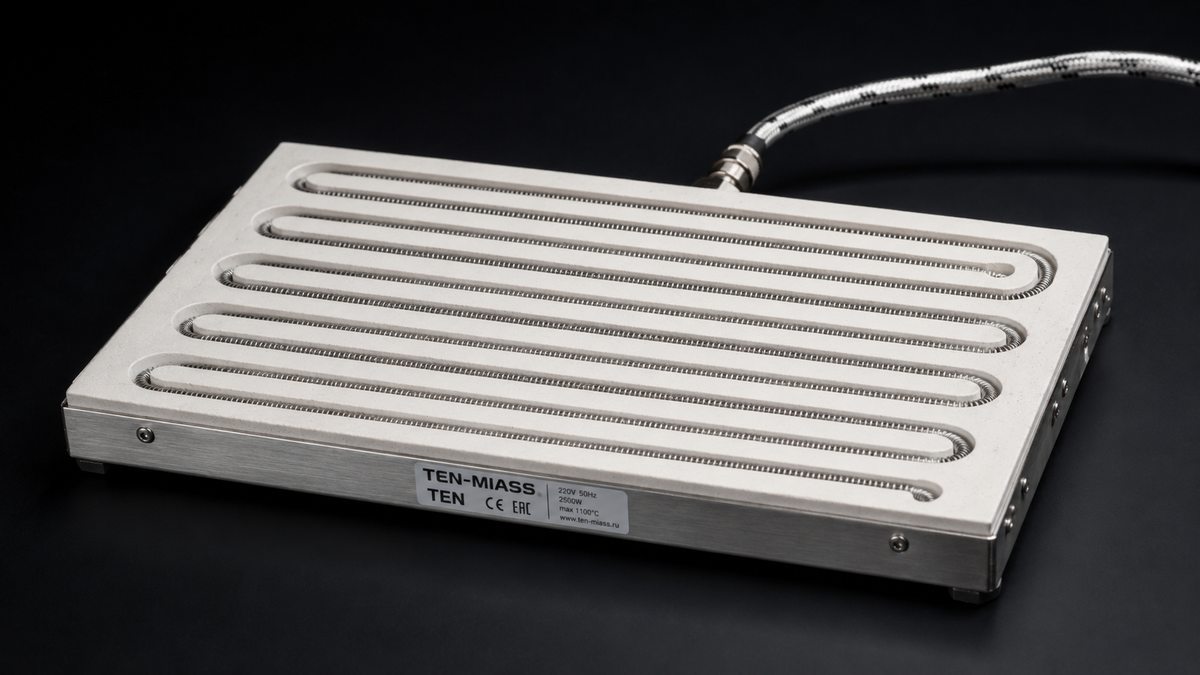

ТЭН-пластина (flat heater) — это трубчатый электронагреватель, впрессованный или зачеканенный в плоскую керамическую или металлическую несущую пластину. В муфельных печах такая конструкция закрепляется непосредственно на стенке камеры: дне, своде, боковых панелях. Тепло от нагревательной трубки передаётся в пространство камеры преимущественно излучением и конвекцией.
Альтернативы существуют: проволочные спирали из нихрома, карбидокремниевые стержни SiC, молибденовые нагреватели. Но для лабораторных и производственных муфельных печей с рабочей температурой до 1000°C именно ТЭН-пластины дают оптимальный баланс: простота замены, стандартные присоединительные клеммы 220 или 380 В, возможность изготовления под нестандартные габариты камеры.
Карбид кремния и молибден начинают быть актуальны при температурах выше 1100-1200°C. Для большинства задач термообработки металлов, обжига керамики, закалки небольших деталей этот диапазон не нужен.
Базовый расчёт строится из двух слагаемых: тепло на прогрев загрузки плюс потери через стенки камеры.
Условия: прогрев с 20 до 850°C за 40 минут (2400 с). Теплоёмкость стали c = 0,5 кДж/(кг·°C). КПД печи 0,6.
Это мощность только на нагрев загрузки. К ней нужно добавить потери через стенки. Для стандартной лабораторной печи с качественной теплоизоляцией (шамотный кирпич или муллитокремнезёмистое волокно) потери составляют 30-60% от P_нагрузки при выходе на режим. При проектировании берут коэффициент 1,5-2,0 к расчётной мощности.
Для печей с плохой теплоизоляцией или при необходимости быстрого выхода на режим после загрузки холодных деталей коэффициент берут 2,5-3,0.
Приведённые данные ориентировочны для печей с хорошей теплоизоляцией, рабочей температурой 800-1000°C, временем выхода на режим 60-90 минут.
| Объём камеры, л | Суммарная мощность, кВт | Кол-во ТЭН-пластин | Напряжение |
|---|---|---|---|
| 2-4 | 2-4 | 3 | 220 В |
| 5-10 | 5-8 | 4-5 | 220 В |
| 10-20 | 8-15 | 5-6 | 380 В / 3 фазы |
| 20-40 | 15-25 | 6-8 | 380 В / 3 фазы |
| 40-80 | 25-45 | 8-12 | 380 В / 3 фазы |
При переходе на 380 В (трёхфазное питание) нагреватели подключают по схеме «звезда» или «треугольник» с примерно равной нагрузкой на каждую фазу. Это обязательное условие для печей мощностью выше 9 кВт: однофазное подключение при таких токах создаёт перекос фаз в сети.
Равномерность прогрева напрямую зависит от того, как расставлены нагреватели. Три классические схемы:
Один нагреватель на дне, два на боковых стенках. Свод не нагревается напрямую, поэтому температура в верхней части камеры на 50-100°C ниже, чем у дна. Подходит для задач, где критична только нижняя зона.
Дно + свод + две боковые стенки. Градиент температур по высоте камеры снижается до 20-40°C. Для большинства лабораторных задач этого достаточно.
Все шесть граней камеры. Градиент не превышает 10-15°C. Применяется при обжиге керамики с жёсткими требованиями к цвету и усадке, при металлографических исследованиях, при твёрдофазных реакциях, чувствительных к локальному перегреву.
Для муфельных печей с рабочей температурой воздуха в камере до 1000°C оптимальный выбор оболочки ТЭН-пластины — нержавеющая сталь 12Х18Н10Т. Это российский аналог AISI 321 с добавкой титана, которая стабилизирует структуру при длительном нагреве и предотвращает межкристаллитную коррозию.
Сталь 12Х18Н10Т сохраняет механическую прочность до 800°C длительно и до 1000°C кратковременно. Температура в камере печи 1000°C означает, что поверхность нагревателя реально нагрета до 1050-1150°C (нагреватель должен быть горячее среды, чтобы отдавать тепло). Поэтому для печей, которые работают у верхней границы 1000°C постоянно, стоит обсудить с нами жаропрочные стали или альтернативные исполнения.
Медь и латунь для муфельных печей не подходят: их рабочий температурный диапазон заканчивается на 200-300°C. Углеродистая сталь окисляется при 500°C и выше.
Трубка заполнена периклазом (оксидом магния) под давлением. Это диэлектрик с высокой теплопроводностью, который передаёт тепло от нихромовой спирали к оболочке и одновременно изолирует токоведущую часть. При нормальной эксплуатации периклаз служит весь срок жизни нагревателя. Его гигроскопичность при хранении на складе повышает риск пробоя при первом включении, поэтому ТЭНы, которые хранились во влажных условиях, перед постоянной эксплуатацией рекомендуется «просушить»: включить на 10-15% мощности на 30-40 минут.
Если суммарная мощность печи определена, её нужно распределить между нагревателями. Здесь работают два принципа:
Принцип равномерности: при 6 нагревателях по 2 кВт каждый вклад в нагрев одинаков. Это проще в изготовлении и обслуживании.
Принцип зонирования: нижний нагреватель делают мощнее (горячий воздух поднимается, дно нагревается хуже), верхний — слабее. Пример распределения для печи 12 кВт с 6 нагревателями: дно 2,5 кВт, свод 1,5 кВт, четыре боковых по 2,0 кВт.
Мощность единичного нагревателя ограничена снизу минимальным конструктивным размером (слишком короткий ТЭН сложно изготовить технологически) и сверху допустимой удельной нагрузкой на единицу длины трубки. Для воздушной среды допустимая удельная мощность ТЭН-пластины обычно не превышает 1,5-2,5 Вт/см² поверхности оболочки. Превышение этого значения резко сокращает срок службы.
До суммарной мощности 8-9 кВт можно подключать к однофазной сети 220 В. Выше этого порога практически всегда переходят на 380 В. Причина не только в токах, но и в удобстве регулировки: трёхфазный ПИД-регулятор с симисторными ключами позволяет плавно управлять каждой фазой независимо, что невозможно при однофазном питании.
При трёхфазном подключении нагреватели делят на три группы примерно равной мощности. По одной группе на каждую фазу. Дисбаланс более 15% между фазами нежелателен.
Нагреватели в муфельной печи выходят из строя по одному, реже группами. При замене одного ТЭНа важно соблюсти три параметра:
Если исходный нагреватель не маркирован, мощность можно определить измерением сопротивления в холодном состоянии. Для 220 В: P = U² / R = 48400 / R (Вт). Нагреватель 2 кВт имеет холодное сопротивление около 24 Ом.
При корректных параметрах ТЭН-пластины из нержавейки 12Х18Н10Т в муфельной печи служат 3-5 лет при регулярной работе. Этот срок сокращается в нескольких ситуациях:
Производим ТЭН-пластины по чертежам от 1 штуки. Срок изготовления 7-14 рабочих дней. Для заказа нужно передать:
Если нет чертежа и неизвестна мощность исходного нагревателя, можно прислать его для обмера. Также возможна разработка под конкретную камеру: пришлите внутренние размеры печи, рабочую температуру и суммарную мощность — дадим рекомендации по раскладке и параметрам.
