Оребрённый ТЭН с расстоянием от стенки 50 мм: почему этот параметр решает всё

Из десятка звонков про оребрённые ТЭН каждый третий начинается с вопроса: «А что это за параметр — расстояние от стенки?» Иногда его путают с толщиной оребрения, иногда с шагом рёбер, иногда просто игнорируют. Итог предсказуем: ТЭН привозят, монтируют, включают — и через 200-300 часов рёбра обгорают, потому что воздух не проходил там, где должен.

Разберём по порядку, что это за размер, от чего зависит, и как правильно его указать при заказе.

Что такое «расстояние от стенки» у оребрённого ТЭН

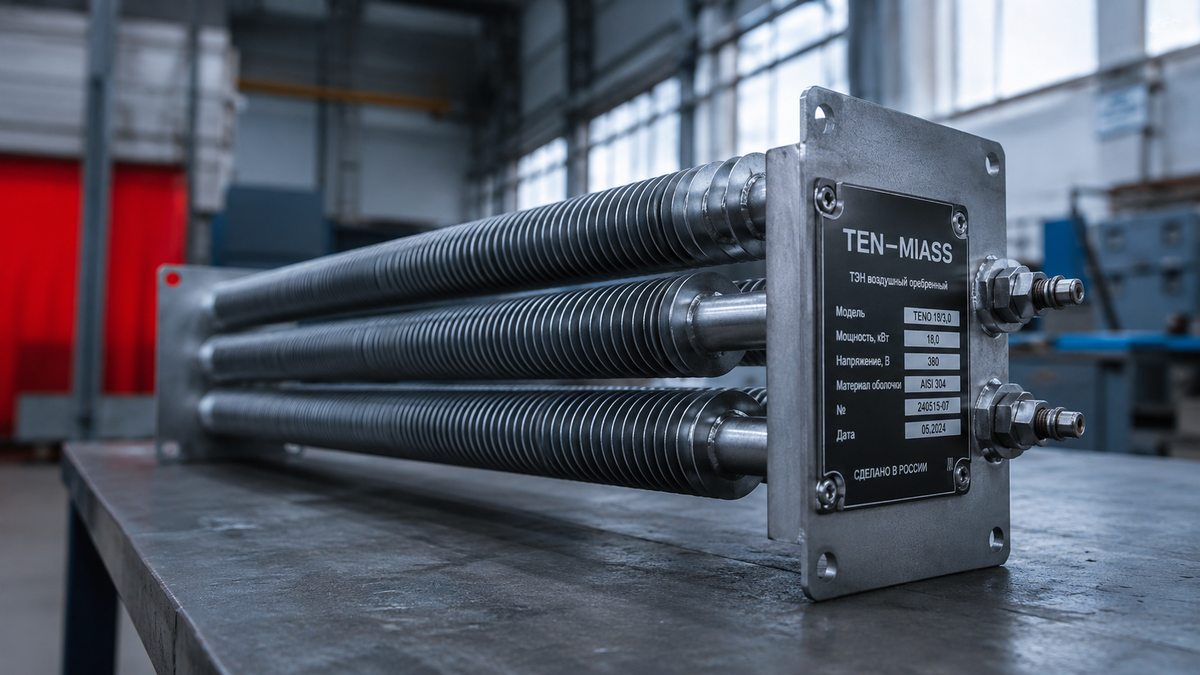

Оребрённый ТЭН (ТЭНО) — это стальная трубка с навитыми металлическими рёбрами. Рёбра увеличивают площадь теплоотдачи в 5-10 раз по сравнению с голой трубкой. Это важно, потому что коэффициент теплоотдачи воздуха на порядок ниже, чем у воды.

При монтаже ТЭНО крепится к стенке корпуса — через фланец, резьбовой штуцер или кронштейн. От этой монтажной плоскости до первого ребра (или до начала оребрённой зоны) и есть «расстояние от стенки». На чертеже его обычно обозначают как L1 или a.

Зачем он нужен? Если ТЭН стоит вплотную к стенке корпуса, воздушный поток не может пройти между рёбрами и стенкой. Та часть рёбер, которая оказалась «в кармане», не участвует в теплообмене. Мощность та же, а площадь охлаждения меньше — температура оболочки растёт, нагреватель перегорает.

50 мм — это не стандарт из какого-то документа, а конструктивная потребность конкретного оборудования. Бывает 30, 40, 60, 80 мм и больше. 50 мм встречается часто в воздухонагревателях с боковым вводом, где ТЭН крепится к боковой стенке камеры и должен быть утоплен внутрь ровно на это расстояние.

Почему в воздухе нельзя работать с теми же нагрузками, что в воде

Удельная мощность обычного погружного ТЭН в воде — 10 Вт/см² и выше. Вода отводит тепло быстро: конвекция сильная, теплоёмкость большая. Оребрённый ТЭН в воздухе работает при 1-2 Вт/см² при принудительном обдуве. Это в 5-10 раз меньше.

Превысить этот порог — значит нагреть оболочку выше критической температуры, после чего нихромовая спираль внутри разрушается. Рёбра добавляют площадь, но не меняют природу воздуха: он всё равно хуже воды. Именно поэтому оребрённый ТЭН мощностью 3 кВт по длине будет значительно длиннее, чем погружной ТЭН 3 кВт для воды.

Где применяется ТЭНО с расстоянием от стенки 50 мм

Основные применения оребрённых ТЭН — везде, где греется воздух или другой газ:

• Воздухонагреватели и калориферы. ТЭН стоит поперёк воздушного канала. Расстояние 50 мм от монтажной стенки — чтобы рёбра находились в рабочей зоне потока, а не прятались за фланцем.
• Сушильные камеры. Нагрев воздуха до 80-200°C. ТЭН монтируется на боковой стенке, расстояние от стенки определяется шириной воздушного зазора.
• Тепловые завесы. Нагреватель над дверным проёмом. Крепление на кронштейне с вылетом.
• Промышленные печи для воздуха. Камерные и туннельные печи для отжига, сушки, полимеризации лакокрасочного покрытия.
• Агрегаты с принудительным обдувом. Отдельные установки с вентилятором, где ТЭН и вентилятор работают в паре.

50 мм как конкретный размер обычно встречается в оборудовании, где стенка корпуса находится рядом с монтажным фланцем, а конструктор заложил этот зазор под компоновку. Иногда это продиктовано тепловой изоляцией — нельзя, чтобы рёбра грели саму стенку.

Параметры оребрённых ТЭН: что бывает и что заказывать

Расчёт: пример мощности для нагрева воздуха

Задача: нагреть 1000 м³/ч воздуха с 20°C до 80°C.

Мощность считается по формуле:

P = G × Cp × ΔT

Где G — массовый расход воздуха (кг/с), Cp — теплоёмкость воздуха (1,005 кДж/кг·К), ΔT — перепад температур.

Плотность воздуха при 20°C приблизительно 1,2 кг/м³. Расход 1000 м³/ч = 1000/3600 = 0,278 м³/с. Массовый расход: 0,278 × 1,2 = 0,333 кг/с.

P = 0,333 × 1,005 × 60 = 20,1 кВт

С учётом КПД установки (85-90%) потребляемая мощность ТЭН составит 22-24 кВт. Это, например, три оребрённых ТЭН по 7-8 кВт, соединённые параллельно в три фазы по 380 В.

При удельной мощности 1,5 Вт/см² площадь поверхности одного ТЭН должна быть: 7500 Вт / 1,5 = 5000 см². Зная шаг рёбер и диаметр оребрения, инженер считает необходимую длину. Поэтому в заявке важна не только мощность, но и геометрия.

Типичные ошибки при монтаже оребрённых ТЭН

Ошибка 1: поставить ТЭН вплотную к стенке. Рёбра касаются корпуса — воздух не проходит за ними. Температура оболочки растёт быстрее расчётной. Результат: нагреватель перегорает через несколько сотен часов вместо нескольких тысяч.

Ошибка 2: выбрать шаг рёбер без учёта загрязнённости воздуха. В запылённых помещениях шаг 3-4 мм забивается за несколько месяцев. Пыль между рёбрами работает как теплоизолятор. Для запылённых условий берут шаг от 7 мм, плюс предусматривают продувку или промывку.

Ошибка 3: заказать ТЭН «как старый» без чертежа. Параметр «расстояние от стенки 50 мм» не видно на фото. Можно угадать диаметр и мощность, но вылет от монтажной плоскости без замера не определить. Если нет оригинального чертежа — снять размеры с образца и передать производителю.

Ошибка 4: использовать водяной ТЭН вместо оребрённого. Иногда пытаются поставить обычный ТЭН в воздушный канал, рассуждая «мощность та же». Площадь поверхности в разы меньше — удельная мощность выходит за допустимое. Нагреватель сгорит за первый же цикл работы.

Чек-лист для заказа оребрённого ТЭН с расстоянием от стенки 50 мм

Если есть образец или оригинальный чертёж — лучше всего прислать их фото в WhatsApp. По фото с линейкой мы определим 90% параметров за 10-15 минут. Остальное уточним по телефону.
