Вулканизатор стоит, резина не вулканизируется. Технолог замерил температуру плиты: вместо 160°C только 90°C. Открыли плиту, вытащили ТЭНы. Один из шести сгорел. Промерили: диаметр 12 мм, длина 300 мм, никакой маркировки. Куда бежать?
Такая ситуация на производствах резиновых изделий случается регулярно. ТЭНы в прессовых плитах работают в режиме постоянного нагрева до 140-180°C, и через несколько лет выходят из строя. Задача: найти замену по размерам, не останавливая производство надолго.
Как устроен нагрев прессовой плиты

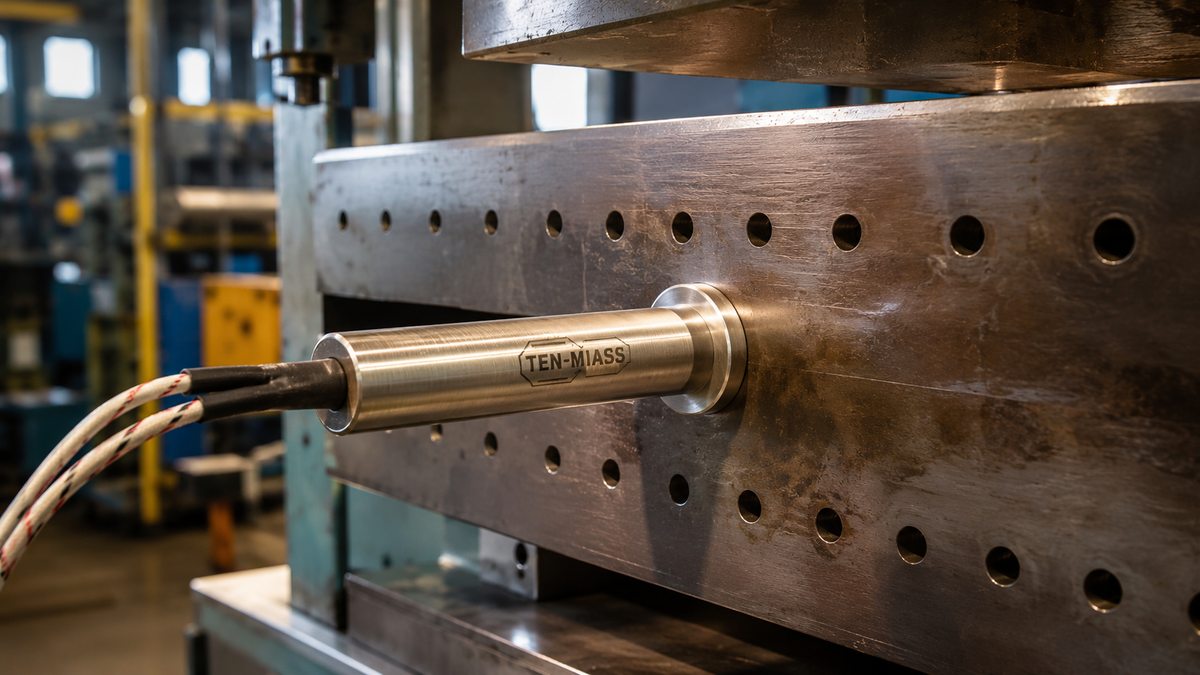

Прессовая плита вулканизатора нагревается изнутри. В теле плиты рассверлены сквозные или глухие каналы, в которые вставляют патронные ТЭНы. Диаметр каналов подбирается с минимальным зазором под ТЭН: 0.1-0.3 мм. Это обеспечивает хорошую теплопередачу от корпуса ТЭНа к металлу плиты.
ТЭНы расположены по всей площади плиты равномерно. Если один из них сгорит, а остальные продолжат работать, температура в этой зоне упадёт. Резина в той части пресса будет недовулканизирована. Отсюда требование: сменный ТЭН должен точно соответствовать оригиналу по диаметру, длине и мощности.
Параметры ТЭНов для вулканизаторов
Диаметр
Чаще всего встречаются отверстия под ТЭН диаметром 10, 12, 14 и 16 мм. Нужно промерить существующее отверстие в плите штангенциркулем. ТЭН должен входить без усилия, но без ощутимого люфта.
Длина
Длина ТЭНа определяется шириной или толщиной плиты. Типичный диапазон: 150-500 мм. Для небольших настольных прессов плита толщиной 200-250 мм. Промышленные прессы с широкими плитами могут требовать ТЭНы длиной 400-500 мм.
Мощность и напряжение
Один ТЭН для вулканизатора: мощность 0.7-1 кВт, напряжение чаще 220В однофазное. В плите обычно стоит 4-8 таких ТЭНов. Суммарная мощность нагрева плиты: 3-8 кВт. Этого достаточно для выхода на рабочую температуру 140-180°C за 20-40 минут, в зависимости от массы плиты.
Расчёт параметров
| Параметр | Формула | Результат (1 кВт, 220В) |
|---|---|---|
| Рабочий ток | I = P / U | 1000 / 220 = 4.55 А |
| Сопротивление спирали | R = U² / P | 220² / 1000 = 48.4 Ом |
| Сопротивление (0.7 кВт) | R = U² / P | 220² / 700 = 69.1 Ом |
Эти значения используются при намотке нагревательной спирали из нихромовой проволоки. Если вы меряете сопротивление рабочего (ненагретого) ТЭНа, оно будет ниже расчётного примерно на 10-15%, потому что сопротивление нихрома при нагреве растёт.
Материал оболочки
Для прессовых плит из стали или чугуна используется оболочка из стали 10. ТЭН плотно вставлен в металл, работает в режиме сухого нагрева, нержавейка здесь не нужна и только удорожает изделие. При необходимости коррозионной стойкости (например, если плиты периодически моют агрессивными составами) можно заказать нержавеющую оболочку AISI 304.
Как определить параметры сгоревшего ТЭНа
Если маркировки нет, а сгоревший ТЭН деформирован:
- Промерьте диаметр оставшихся рабочих ТЭНов штангенциркулем.
- Измерьте длину ТЭНа: от начала корпуса до конца, без клеммных выводов.
- Измерьте длину активной части (где идёт нагрев) и длину хвостовика (холодная зона до клеммы).
- Посчитайте суммарную мощность: посмотрите на щиток управления пресса. Там обычно указан ток или мощность нагрева всей плиты. Делите на количество ТЭНов.
- Напряжение: если схема звездой или треугольником на 380В, это тоже указано на щитке.
Этих данных достаточно для изготовления замены. Можно прислать нам фото щитка, фото плиты с ТЭНами, сам сгоревший элемент, если он целый по корпусу. Определим параметры вместе.
Типовые конфигурации
| Диаметр | Длина | Мощность | Напряжение | Применение |
|---|---|---|---|---|
| 12 мм | 250 мм | 0.8 кВт | 220В | Настольный пресс, плита 200-250 мм |
| 14 мм | 350 мм | 1 кВт | 220В | Малый промышленный пресс |
| 16 мм | 450 мм | 1 кВт | 380В | Крупный промышленный пресс |
| 10 мм | 200 мм | 0.7 кВт | 220В | Ручной вулканизатор, малая плита |
Что происходит при неравномерном нагреве
Если один ТЭН из шести вышел из строя, а пресс продолжает работать, температура в зоне сгоревшего ТЭНа будет на 15-30°C ниже остальных. При вулканизации резины при 160°C разница в 20°C уже критична: недовулканизированная зона даёт мягкое пятно, изделие не проходит контроль твёрдости по Шору.
Поэтому нельзя долго работать с частично неисправным набором ТЭНов. Вся партия ТЭНов для одной плиты должна быть изготовлена с одинаковыми параметрами, чтобы тепловыделение по площади было равномерным.
Заказать ТЭНы для вулканизатора
Производство по чертежу или образцу. Минималка 1 шт. Срок 7-14 рабочих дней.
Отправить заявкуКак сделать заказ
Самый быстрый способ: сфотографировать плиту пресса, сгоревший ТЭН рядом с рулеткой, и прислать в WhatsApp на +7(919)405-21-39. По фото сразу ориентируемся по параметрам, уточняем недостающее, называем стоимость.
Если есть чертёж прессовой плиты с указанием диаметра и расположения отверстий под ТЭН, это ускоряет работу. Но и без чертежа справляемся: промеряем по образцам или по описанию.
Доставка по России транспортными компаниями. Для аварийных ситуаций предусмотрена отправка Почтой России первым классом или СДЭК до двери.
Часто задаваемые вопросы
Какой диаметр патронного ТЭНа подходит для вулканизатора?
Чаще всего в прессовых плитах сверлят отверстия под ТЭН диаметром 10, 12, 14 или 16 мм. Нужный размер определяется по существующей плите: промеряем диаметр отверстия, к нему добавляем технологический зазор 0.1-0.3 мм.
Сколько ТЭНов нужно на одну плиту вулканизатора?
При мощности одного ТЭНа 0.7-1 кВт на небольшую плиту (до 400x400 мм) обычно ставят 4-6 ТЭНов, суммарно 3-6 кВт. Крупные прессы требуют 8 штук и более.
Какой материал оболочки выбрать для ТЭНа вулканизатора?
Для прессовых плит из стали или чугуна оптимальна оболочка из стали 10. ТЭН вставляется в металл, контакт плотный, теплоотдача хорошая. Нержавейка здесь не даёт преимуществ и стоит дороже.
Как рассчитать сопротивление ТЭНа 1 кВт на 220В?
R = U²/P = 220²/1000 = 48.4 Ом. Рабочий ток I = P/U = 1000/220 = 4.55 А. Сопротивление холодного ТЭНа будет на 10-15% ниже из-за температурного коэффициента нихрома.
Какова температура вулканизации и как она влияет на выбор ТЭНа?
Большинство резиновых смесей вулканизируют при 140-180°C. При этой температуре сталь 10 работает без деградации. Важно, чтобы ТЭНы были расположены равномерно: неравномерный нагрев даёт брак по твёрдости резины.
Можно ли заказать ТЭН для вулканизатора по размерам сгоревшего?
Да, именно так и работаем. Присылаете сгоревший образец или его замеры: диаметр, длина, мощность, напряжение, тип клеммы. Минимальная партия — 1 штука, срок изготовления 7-14 рабочих дней.
