Горячеканальный нагреватель из Китая перегорел. На боку надпись: 230V 500W, диаметр 7.8 мм. Стандартного аналога нет — ни в RU-комплектациях, ни у поставщиков комплектующих. Именно такие заявки мы берём.
«Термож» — собирательное название для разных типов нагревательных элементов в промышленной оснастке: горячеканальных нагревателей для литьевых пресс-форм, патронных нагревателей для штамповки, трубчатых нагревателей для экструзионного и сварочного оборудования. Объединяет их одно: чаще всего это китайские комплектующие без документации и с размерами, которые не совпадают с отечественными стандартами.
Почему китайские нагреватели не имеют аналогов в России
Китайские производители оснастки давно перешли на собственную метрическую сетку: 5.6, 7.8, 9.5 мм вместо привычных 6, 8, 10 мм. Это не случайность — такие диаметры плотнее вписываются в посадочные отверстия определённых пресс-форм. Заказать точь-в-точь в России до последнего времени было негде.
Похожая ситуация с напряжением: китайские горячеканальные системы часто работают на 24В или 48В постоянного тока. Российские каталоги на такие параметры обычно отвечают «нет в наличии» или «срок производства — 6 недель».
Мы изготавливаем нагреватели от 4 до 32 мм в диаметре, длиной от 30 до 6000 мм, на любое напряжение от 12 до 380В. Нестандартные размеры — не проблема, это просто другой шаблон при намотке.
Таблица нестандартных диаметров: как мы с ними работаем
| Диаметр из Китая | Почему нет в каталоге РФ | Что делаем | Материал оболочки |
|---|---|---|---|
| 5.6 мм | Нестандарт; в РФ ближайший — 6 мм | Изготавливаем точно 5.6 мм под чертёж или образец | Нержавейка 12Х18Н10Т |
| 7.8 мм | Китайский типоразмер для горячеканальных систем; в РФ — 8 мм | Делаем 7.8 мм; зазор 0.2 мм критичен для теплоотдачи | Нержавейка 12Х18Н10Т или AISI 304 |
| 9.5 мм | Половина дюйма; в метрических каталогах — 10 мм | Изготавливаем 9.5 мм; при наличии образца — воспроизводим точно | Нержавейка 12Х18Н10Т |
| 6.0 мм (стандарт) | Стандартный диаметр | Делаем по типовому техпроцессу | Нержавейка 12Х18Н10Т или AISI 304 |
| 8.0 мм (стандарт) | Стандартный диаметр | Делаем по типовому техпроцессу | Нержавейка 12Х18Н10Т или AISI 304 |
| 10.0 мм (стандарт) | Стандартный диаметр | Делаем по типовому техпроцессу | Нержавейка 12Х18Н10Т или AISI 304 |
| 12.5 мм | Полдюйма; нестандарт для РФ | Изготавливаем под конкретный запрос | Нержавейка 12Х18Н10Т |
Нестандартные напряжения: что берём
Горячеканальные системы и промышленные термоинструменты нередко питаются от напряжений, которые в бытовой электрике не встречаются. Вот что мы изготавливаем без вопросов:
- 12В и 24В постоянного тока (контроллеры пресс-форм, 3D-принтеры промышленного класса)
- 36В и 48В (низковольтные горячеканальные системы)
- 110В (оборудование под американский/японский стандарт)
- 230В (европейский стандарт, часто у китайских термостатов)
- 220В и 380В (стандарт РФ)
Мощность нагревателя при нестандартном напряжении пересчитываем по образцу: измеряем сопротивление обмотки мультиметром, считаем P=U²/R. Если напряжение и мощность известны из маркировки — работаем по ним напрямую.
Рабочая температура и материалы для горячеканальных нагревателей
Горячеканальные нагреватели работают при 300–500°C. Это определяет выбор оболочки:
- 12Х18Н10Т — основной материал для горячеканальных систем, выдерживает до 600°C в рабочей среде
- AISI 304 (08Х18Н10) — для менее агрессивных условий, температуры до 400°C
- Inconel — если клиент укажет: агрессивные среды, температуры выше 600°C
Для патронных нагревателей оснастки (штампы, прессы, экструдеры) чаще используем 12Х18Н10Т или сталь 10 в зависимости от среды.
Как мы делаем замену без документации
Большинство китайских нагревателей приходят без паспорта. Алгоритм такой:
- Клиент присылает образец или фото с линейкой в WhatsApp

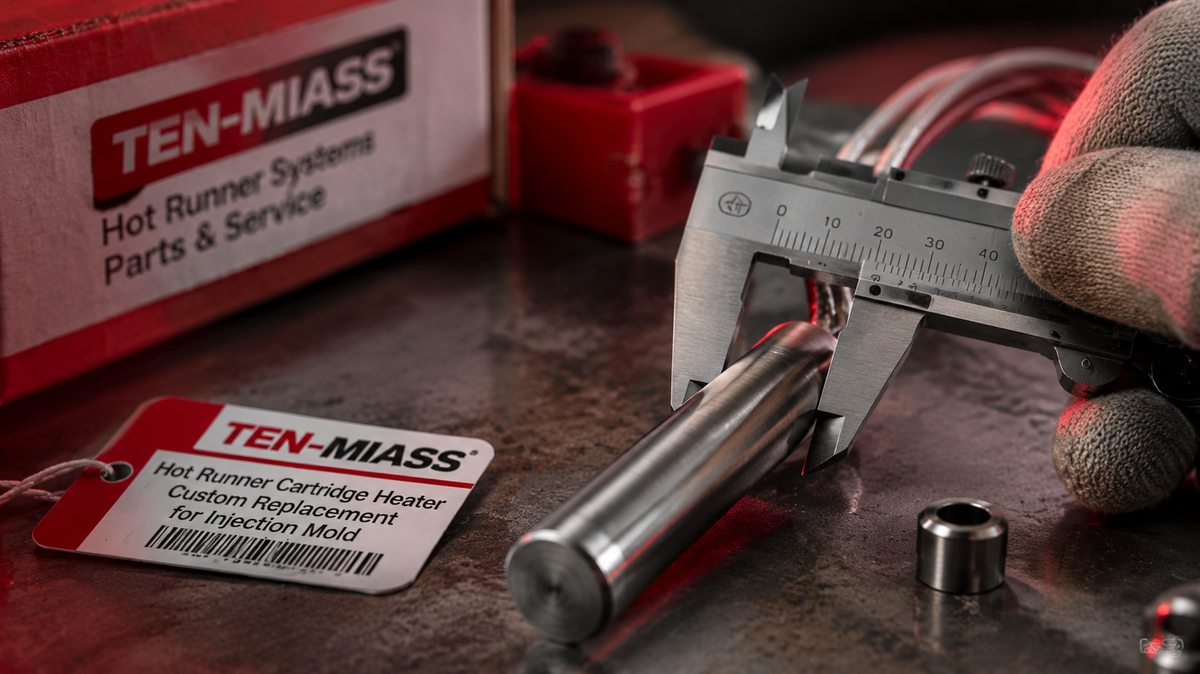

- Мы замеряем диаметр штангенциркулем, длину по корпусу, определяем тип вывода
- Если мощность не указана — меряем сопротивление мультиметром и считаем по формуле
- Согласовываем параметры с клиентом письменно перед запуском
- Изготавливаем и отгружаем с паспортом изделия
Срок от получения образца до отгрузки — 7–14 рабочих дней. Минимальная партия — 1 штука. Это важно: большинство поставщиков не берут меньше 10 штук, а у предприятия сломался один нагреватель и стоит линия.
Если отправить образец почтой нет возможности — достаточно фото с рулеткой и мультиметром. По снимку с чёткими размерами делаем аналог в 90% случаев без дополнительных вопросов.
Что указать в заявке
- Диаметр корпуса (в мм, штангенциркулем)
- Рабочая длина (без учёта выводов)
- Напряжение питания (В)
- Мощность (Вт) или сопротивление обмотки (Ом)
- Тип вывода: голый провод, клеммная коробка, разъём
- Количество штук
Если чего-то из списка нет — пишите что есть. Разберёмся.
