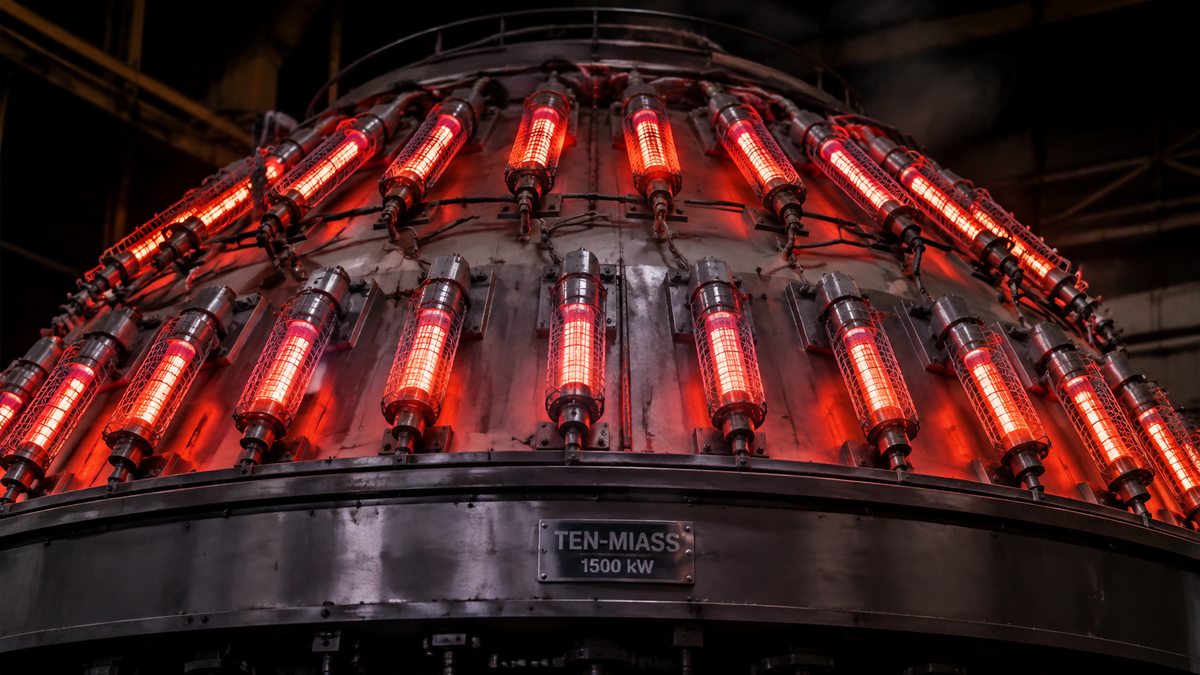

ТЭНы для термической обработки полусферы радиусом 2 м до 1500 кВт
Задача пришла от производителя давления: сварная полусфера R=2м, толщина стенки 40 мм, сталь 09Г2С. После сварки нужен полный отжиг до 650°C с выдержкой 2 часа и управляемым охлаждением. Цех рассчитал суммарную мощность нагрева 1500 кВт. Дальше встал вопрос: из каких ТЭНов собирать систему и как их разместить на детали радиусом 2 метра.
Ниже разбираем инженерную логику такой системы и что именно изготавливаем под подобные задачи.
Почему 1500 кВт — это не один нагреватель
Единственный трубчатый ТЭН мощностью выше 30-35 кВт технически не существует в стандартной номенклатуре. Максимальная мощность одного трубчатого нагревателя ограничена допустимой удельной нагрузкой на поверхность трубки: для нагрева воздуха в районе 2-4 Вт/см², для открытого излучателя в керамическом держателе до 6-8 Вт/см². При трубке диаметром 18 мм длиной 2000 мм это даёт максимум 18-25 кВт на элемент.
1500 кВт набирают блоком нагревателей. Конкретные варианты:
| Мощность 1 ТЭНа | Кол-во ТЭНов | Напряжение | Схема подключения |
|---|---|---|---|
| 10 кВт | 150 шт. | 220В | Группы по 50 шт. на фазу (три фазы 380В) |
| 15 кВт | 100 шт. | 220В / 380В | Группы по 33-34 шт. на фазу |
| 20 кВт | 75 шт. | 380В | Группы по 25 шт. на фазу |
| 25 кВт | 60 шт. | 380В | Группы по 20 шт. на фазу |
| 30 кВт | 50 шт. | 380В | Группы по 16-17 шт. на фазу |
Обычно выбирают ТЭН 20-25 кВт на 380В: меньше соединений, проще электрощит, ниже токи в цепи. Группы подключают через силовые контакторы с управлением от термоконтроллера.
Типы ТЭНов для термообработки крупных деталей
Оребрённые воздушные ТЭНы
Работают на конвекции. Нагреватель стоит в закрытом пространстве под теплоизоляционным кожухом, вентилятор гоняет горячий воздух вокруг детали. Преимущество: равномерный нагрев по всей поверхности, хорошо управляется. Недостаток для крупных деталей: нужен кожух, который накрывает всю полусферу, а это отдельная конструкция.
Открытые трубчатые ТЭНы в керамических держателях
Нагревают деталь инфракрасным излучением напрямую. Держатель крепится на временные стойки или прихватывается к монтажной оснастке. ТЭН расположен на расстоянии 80-150 мм от поверхности детали. Плюс: не нужен кожух, удобно монтировать на открытой площадке. Минус: выше потери тепла в окружающую среду, важно плотнее укрывать конструкцию теплоизоляционными матами.
Патронные ТЭНы
Устанавливаются в металлические нагревательные плиты или гибкие маты, которые прижимают к поверхности детали. Для выпуклой полусферы гибкие маты с патронными ТЭНами дают хороший контакт с поверхностью. Часто применяют при локальной термообработке сварных швов.
Материал оболочки ТЭНа: для воздушных сред и нагрева без контакта с деталью — сталь 10 (углеродистая). Если рядом пар, газы с серой или хлором — оболочка AISI 304 или 12Х18Н10Т. Уточняйте условия среды при заказе.
Как расположить 60-75 ТЭНов на полусфере R=2м
Площадь поверхности полусферы R=2м составляет около 25 м². При 75 ТЭНах это примерно 1 нагреватель на 0,33 м² поверхности.
Стандартная схема размещения: кольцевые пояса с шагом 200-300 мм по высоте, внутри пояса ТЭНы расставлены с равным угловым шагом. На вершине полусферы ТЭНы располагают звездообразно от полюса. Число ТЭНов в каждом поясе увеличивается с ростом радиуса пояса: у основания (экватор) ТЭНов в ряду больше, чем у вершины.
В зонах сварных швов шаг уменьшают: там металл толще, теплоёмкость выше, и нужно больше мощности. Каждый пояс выводят на отдельный контактор с возможностью регулировки мощности. Всю конструкцию накрывают базальтовыми матами толщиной 100-150 мм.
Режим термообработки и управление
Для отжига 09Г2С при 620-650°C типичный цикл: нагрев со скоростью 50-80°C/час, выдержка 1 мин на 1 мм толщины (при стенке 40 мм — 40 мин минимум, реально 1,5-2 часа), охлаждение в печи со скоростью не более 50-100°C/час до 300°C, далее на воздухе.
Управление через многозонный термоконтроллер: термопары по 8-12 точкам равномерно по поверхности, каждая зона управляет своей группой ТЭНов. Так компенсируют неравномерность нагрева из-за разной толщины стенок и потерь у основания.
Что мы изготавливаем под такие задачи
ТЭН-Миасс делает трубчатые нагреватели по чертежам или техническому заданию. Под систему для полусферы R=2м это:
- Трубчатые ТЭНы нужной длины и мощности (от 1 шт.), диаметр трубки 16, 18 или 22 мм
- Оребрение (для конвекционного нагрева) или без оребрения (для ИК-нагрева)
- Оболочка сталь 10, AISI 304 или 12Х18Н10Т под условия среды
- Патронные ТЭНы для гибких нагревательных матов
- Срок: 7-14 рабочих дней, минимальный заказ 1 шт.
- Отгрузка СДЭК, ПЭК по всей России и в Казахстан
Для расчёта нагревательной системы нам нужно: суммарная мощность или температурный режим, напряжение питания, размеры детали, тип обработки (отжиг, нормализация, подогрев перед сваркой), предпочтительный тип нагрева. Если есть чертёж или схема расположения ТЭНов — присылайте, сразу считаем.
