Почему нельзя просто взять любой ТЭН

Трубчатый электронагреватель работает по одному принципу во всех средах: проводник нагревается, тепло передаётся через оболочку в окружающую среду. Проблема в том, что скорость этой передачи сильно зависит от вещества снаружи.

Вода с естественной конвекцией отводит тепло примерно в 4-6 раз интенсивнее, чем масло. Это означает: при одинаковой подводимой мощности поверхность ТЭН в масле нагревается значительно сильнее, чем в воде. Именно здесь начинается деградация.

При температуре поверхности нагревателя выше 300-350°C масло начинает разлагаться прямо у трубки. Продукты разложения откладываются в виде кокса. Слой кокса работает как теплоизолятор, ещё больше повышая температуру трубки. Дальше идёт цепная реакция, которая заканчивается перегоранием.

Коксование масла на поверхности ТЭН начинается не от высокой температуры масла в баке, а от высокой температуры самой трубки. Масло в баке может быть 80°C, а трубка при этом раскалена до 400°C при неправильно выбранной мощности.

Таблица допустимых удельных нагрузок по средам

Удельная поверхностная мощность (Вт/см²) — ключевой параметр при подборе ТЭН. Вот сравнение для разных сред нагрева:

Среда нагрева Допустимая удельная нагрузка Примечание
Вода (проточная) 8-15 Вт/см² Максимальный отвод тепла
Вода (статичная) 5-8 Вт/см² Зависит от конвекции
Масло трансформаторное 1,5-2,5 Вт/см² Рабочая температура до 90°C
Масло индустриальное (И-20, И-40) 2-3 Вт/см² Нагрев до 60-80°C для подачи в систему
Масло термальное (теплоноситель) 2-4 Вт/см² Рабочая температура до 300°C
Воздух (принудительный обдув) 1-2 Вт/см² Зависит от скорости воздушного потока
Воздух (свободная конвекция) 0,3-0,8 Вт/см² Самая плохая среда для теплообмена

Из таблицы видно: для масла допустимо в 3-5 раз меньше мощности на единицу поверхности, чем для воды. Это означает, что для той же суммарной мощности ТЭН под масло должен иметь большую площадь поверхности. Площадь поверхности увеличивают за счёт большей длины трубки, большего диаметра или формы с большим количеством изгибов.

Материал оболочки: почему нержавейка 12Х18Н10Т

Масло при нагреве выше 150-200°C становится химически активной средой. Оно взаимодействует с медью и сплавами на её основе, разрушая поверхность и загрязняя масло продуктами коррозии. Латунные ТЭН в трансформаторном масле при температурах 80-90°C могут проработать несколько месяцев, а в термальном масле при 200°C — недели.

Нержавеющая сталь марки 12Х18Н10Т (международный аналог AISI 321, отличается стабилизацией титаном) инертна к маслам любого типа вплоть до температуры 300°C и выше. Это стандартный материал оболочки для промышленных масляных нагревателей.

Помимо химической стойкости, нержавейка обеспечивает механическую прочность при термоциклировании. ТЭН в масляном баке регулярно нагревается и остывает — при разнице температур 200-300°C латунная трубка через несколько сотен циклов даёт микротрещины у мест пайки. У нержавеющей трубки с аргонодуговой сваркой такой проблемы нет.

Геометрия и диаметр трубки

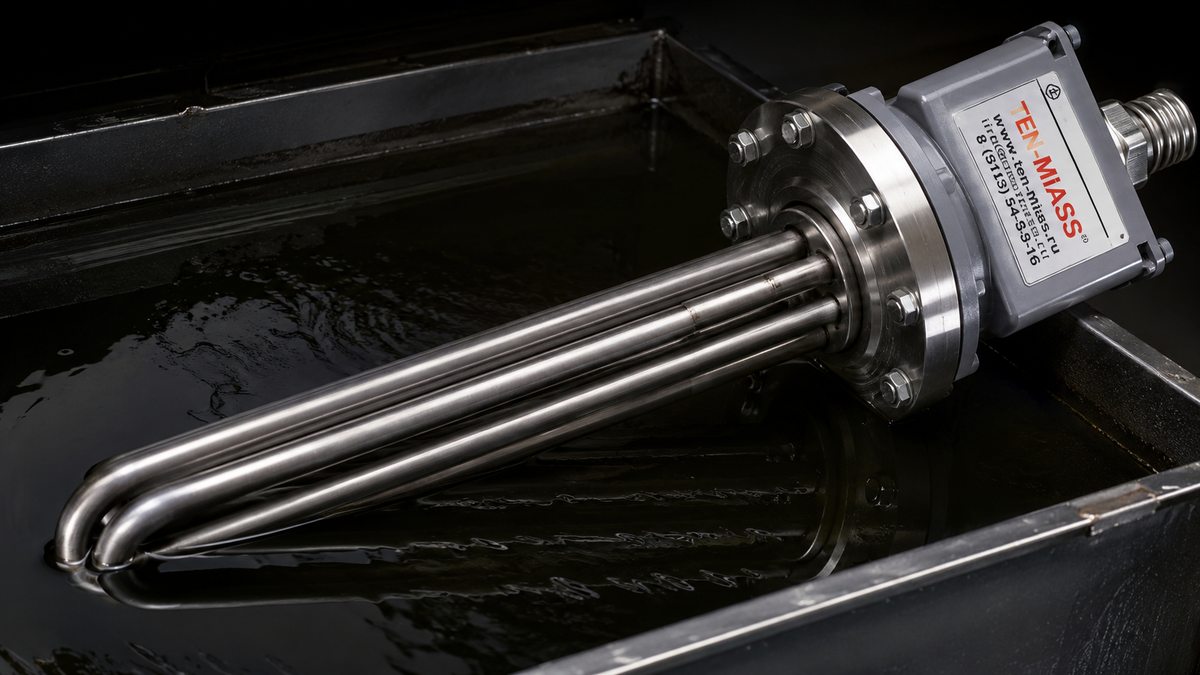

Для масляных нагревателей чаще всего применяют U-образную и W-образную форму. Это не случайно: обе формы позволяют разместить максимальную длину трубки в ограниченном пространстве бака при одном монтажном фланце или нескольких штуцерах.

Диаметр трубки выбирают в диапазоне 10-16 мм. Логика простая: при том же токе через нагревательный проводник трубка большего диаметра имеет большую площадь поверхности. Удельная нагрузка при одинаковой мощности на трубку d=16 мм будет на 60% ниже, чем на трубку d=10 мм. Для масла это прямо влияет на ресурс.

Диаметр трубки Площадь поверхности на 1 м длины Предпочтительное применение
10 мм 314 см²/м Компактные баки, вода, жидкости
12 мм 377 см²/м Масло при умеренных температурах
14 мм 440 см²/м Масло, термальные жидкости
16 мм 503 см²/м Термальное масло, высокая нагрузка

Где применяют ТЭН для работы в масле

Трансформаторные подстанции

Силовые трансформаторы с масляным охлаждением требуют поддержания определённой температуры масла в зимнее время для нормальной вязкости и электрических характеристик. Здесь ТЭН работают в режиме поддержания температуры, включаясь при снижении ниже 5-10°C. Рабочая температура трансформаторного масла не превышает 80-90°C. Удельная нагрузка — 1,5-2 Вт/см², материал оболочки — нержавейка, форма — U-образная под стандартный люк бака.

Закалочные ванны

При термической обработке металлов закалку проводят в масляной ванне с температурой 40-80°C. ТЭН поддерживает температуру масла в заданном диапазоне. Специфика: масло постоянно загрязняется окалиной и продуктами закалки. Нержавеющая оболочка чистится проще и устойчива к абразиву. Мощность нагрева выбирают с запасом, так как при закалке раскалённых деталей температура масла резко падает.

Маслостанции и гидравлические системы

Гидравлическое масло при низких температурах имеет высокую вязкость, что затрудняет работу насосов и клапанов. При -20°C вязкость гидравлического масла И-46 возрастает примерно в 10 раз по сравнению с нормальной рабочей температурой. ТЭН в баке маслостанции прогревает масло до 20-40°C перед пуском оборудования. Нагрев ведут медленно, с терморегулятором — перегрев гидравлического масла ухудшает его смазывающие свойства.

Теплообменные контуры с термальным маслом

Термальные масла применяют как теплоноситель в системах, где вода неприменима (высокие температуры, риск замерзания, химические среды). Рабочий диапазон термального масла — 100-300°C. ТЭН в таких системах работают при максимальных нагрузках для масляной среды. Здесь принципиально важны: трубка d=14-16 мм, нержавейка 12Х18Н10Т, удельная нагрузка не выше 3-4 Вт/см², обязательный контроль температуры с аварийным отключением при перегреве.

Обогрев ёмкостей с вязкими продуктами через масляную рубашку

Нагрев через промежуточный масляный контур используют там, где прямой контакт ТЭН с продуктом нежелателен: пищевое производство, химия, фармацевтика. ТЭН находится в масляной рубашке снаружи основной ёмкости. Масло нагревается до 120-150°C и через стенку передаёт тепло продукту. Равномерность нагрева выше, чем при прямом контакте.

Типичные ошибки при выборе

Самая частая ошибка — взять ТЭН «помощнее, чтобы быстрее грелось». Удвоение мощности при той же площади поверхности удваивает удельную нагрузку. Это не ускоряет нагрев масла вдвое, зато сокращает ресурс нагревателя в разы.

Вторая по частоте ошибка — установка ТЭН так, что часть трубки оказывается выше уровня масла. Эта часть работает в воздушной среде, где отвод тепла в 10-20 раз хуже, чем в масле. Именно у границы раздела масло-воздух трубка перегорает быстрее всего. ТЭН должен быть полностью погружён в масло при работе.

Третья ошибка — игнорирование загрязнения масла водой. Вода в масле при нагреве выше 100°C превращается в пар и создаёт локальные пузыри у поверхности ТЭН. В этих пузырях теплоотвод почти нулевой — трубка мгновенно перегревается в этой точке. Признак воды в масле: характерное потрескивание при нагреве. В этом случае нужно сначала обезводить масло, потом включать нагреватель.

Сухой нагрев (включение ТЭН вне среды) даже кратковременно недопустим. 10-15 секунд работы без среды могут необратимо повредить трубку в точке максимальной температуры. Все наши ТЭН для масла комплектуются температурной защитой или рекомендацией по её установке.

Как выбрать мощность: методика расчёта

Для предварительной оценки используют два параметра: мощность разогрева и мощность поддержания температуры.

Мощность разогрева — сколько нужно, чтобы нагреть масло в баке от начальной до рабочей температуры за заданное время. Формула:

P = (V × 0,87 × c × ΔT) / (t × 3600)

где V — объём масла в литрах, 0,87 — плотность минерального масла (кг/л), c — теплоёмкость масла (1,68-2,1 кДж/кг·°C в зависимости от типа), ΔT — разность температур (°C), t — время нагрева в часах.

Пример: бак 200 литров индустриального масла, нагреть с -10°C до +60°C за 2 часа.

P = (200 × 0,87 × 1,9 × 70) / (2 × 3600) = 23 142 / 7200 = 3,2 кВт

К этому значению добавляют 20-30% на потери через стенки бака. Итого: 4-4,5 кВт. При площади поверхности ТЭН, обеспечивающей удельную нагрузку 2-3 Вт/см², нужна поверхность 1300-2000 см² — это трубка d=14 мм длиной около 3-4 метров в виде нескольких U-образных элементов.

Мощность поддержания температуры меньше мощности разогрева. Для хорошо утеплённого бака она составляет 10-20% от пиковой. Именно по этому параметру выбирают мощность термостата.

Если хотите точный расчёт под ваш бак — сообщите объём масла, требуемую температуру, время разогрева и напряжение питания (220В или 380В). По этим данным рассчитаем мощность, подберём форму и диаметр трубки.

Что нужно для заказа

Для изготовления ТЭН под масло нам нужны следующие данные:

Если чертежа нет — присылайте образец или фото с размерами. Если не уверены в параметрах — звоните, разберёмся совместно. Минимальный заказ — 1 штука. Срок изготовления — 7-14 рабочих дней.
