Как работает нагрев пресс-формы патронными ТЭН

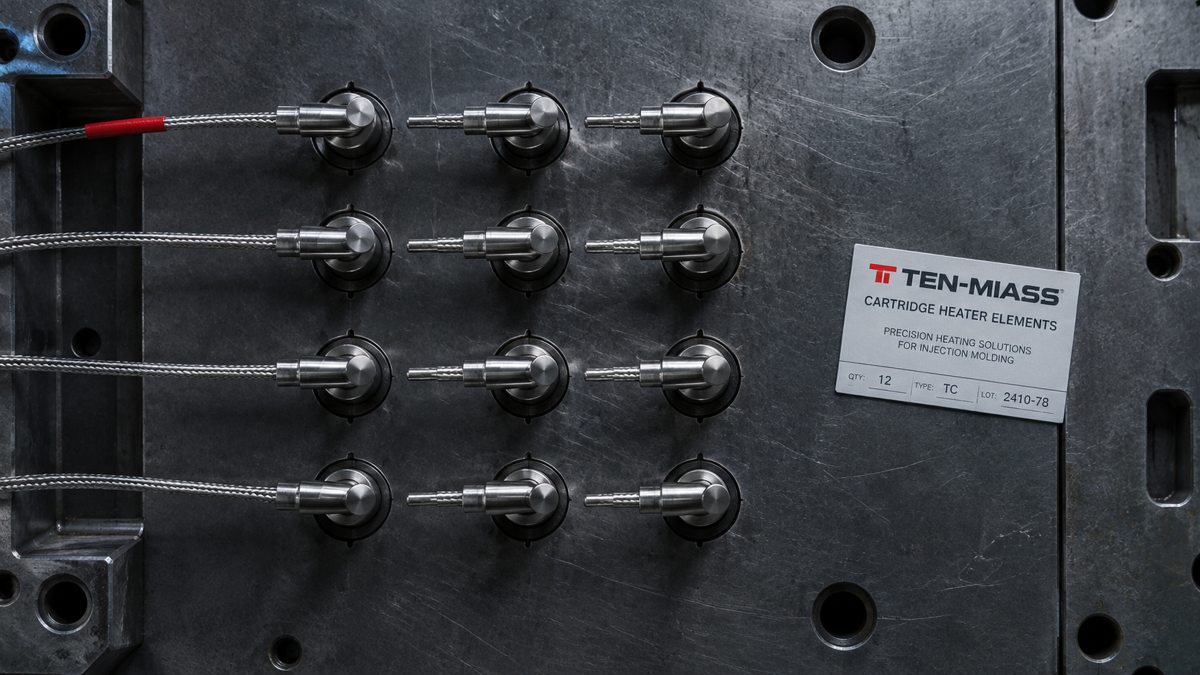

В стальном теле формы сверлится ряд глухих или сквозных каналов. В каждый канал плотно вставляется патронный ТЭН — цилиндрический нагреватель с активной зоной по всей длине. Теплопередача идёт напрямую через стальную стенку: никакого масла, воды или промежуточного теплоносителя. Это быстро и точно управляется термопарой.
Питание подключается к проводам вывода, которые торчат из формы на длину плеча. Плечо 30-40 мм позволяет разместить клеммную колодку или разъём вплотную к торцу формы, не создавая петель кабеля.
Что такое «плечо» у патронного ТЭН
Плечо (длина холодного вывода) — это та часть ТЭН, которая выходит за торец паза. Она не греет, а нужна для подключения кабеля.
Считается просто: если глубина канала в форме 95 мм, а полная длина ТЭН 130 мм, то плечо = 130 - 95 = 35 мм. Для плеча 30-40 мм длину ТЭН заказывают как «глубина канала + 30-40 мм».
Параметры ТЭН для типовых пресс-форм
| Диаметр ТЭН | Глубина канала | Плечо | Мощность | Рабочая температура | Напряжение |
|---|---|---|---|---|---|
| d6 мм | 80-150 мм | 30-40 мм | 100-300 Вт | до 300°C | 220 В |
| d8 мм | 100-200 мм | 30-40 мм | 200-600 Вт | до 350°C | 220 В |
| d10 мм | 120-250 мм | 30-40 мм | 400-1000 Вт | до 400°C | 220/380 В |
| d12 мм | 150-300 мм | 30-40 мм | 500-1500 Вт | до 400°C | 220/380 В |
Мощность в таблице — диапазон при удельной нагрузке 8-15 Вт/см². Точное значение определяется тепловым расчётом формы: масса стали, требуемое время разогрева, рабочая температура.
Материалы для пресс-формы
Оболочка патронного ТЭН для форм выбирается из нержавейки: AISI 304 при температурах до 300°C, AISI 321 при 300-400°C и выше. Углеродистая сталь здесь не годится: окалина на поверхности ТЭН разрушает тепловой контакт уже через несколько сотен часов работы.
Провода вывода: стекловолоконная изоляция выдерживает до 350°C в зоне плеча. Для форм с температурой выше 300°C лучше MgO-изоляция (спечённая окись магния в металлическом чулке) или вынесенный коммутационный блок подальше от горячей зоны.
Установка ТЭН в канал формы
Канал сверлится с допуском H7 под посадку ТЭН по диаметру. Сухой вставленный ТЭН греет хуже: из-за воздушного зазора 0.05-0.1 мм падает теплоотдача. Стандартное решение — нанести на поверхность ТЭН теплопроводную пасту перед установкой. Паста типа DOWSIL TC-5026 или аналог на основе оксида алюминия даёт теплопроводность 3-5 Вт/(м·К) против 0.026 Вт/(м·К) у воздуха. Разница в скорости разогрева заметна: 10-15%.
При установке в глухой канал важна соосность. ТЭН должен войти без перекоса, иначе местный перегрев у дна канала сократит ресурс нагревателя.
Схема подключения 12 ТЭН
12 ТЭН в одной форме подключают тремя способами в зависимости от напряжения и мощности:
- 12 независимых каналов через 12-канальный ПИД-регулятор — максимальная точность, дорого
- Группами по 3-4 шт на один регулятор с разделением зон (верх/низ, левый/правый полублок)
- Параллельно все 12 на один регулятор через контактор — дешевле, но без зонного управления
Для форм с жёсткими требованиями по усадке выбирают зонное управление: температура в каждой зоне отслеживается отдельной термопарой, и ПИД держит её с точностью ±2°C.
Изготовим ТЭН под вашу пресс-форму
Пришлите чертёж канала: диаметр, глубину, требуемую мощность. Партия от 1 шт, срок 7-14 дней.
Отправить заявкуЧто указать при заказе комплекта 12 штук
Чтобы изготовить ТЭН точно под вашу форму, нужны следующие данные:
- Диаметр канала с допуском (например, d8H7)
- Глубина канала в мм (это и есть активная длина ТЭН)
- Требуемое плечо: 30 мм или 40 мм (или диапазон)
- Мощность каждого ТЭН в Вт
- Напряжение питания: 220 В или 380 В
- Рабочая температура формы
- Количество: 12 шт
Если нет готового расчёта мощности, напишите: масса формы в кг, рабочую температуру и желаемое время разогрева. Рассчитаем сами.
Гарантия и регулирующий документ
ТЭН изготавливаются по ГОСТ 13268-88. Гарантийный срок 12 месяцев с момента поставки. Доставка в любой город России и Казахстана через СДЭК или ПЭК. Оплата по счёту для юридических лиц, для физлиц — любым удобным способом.
