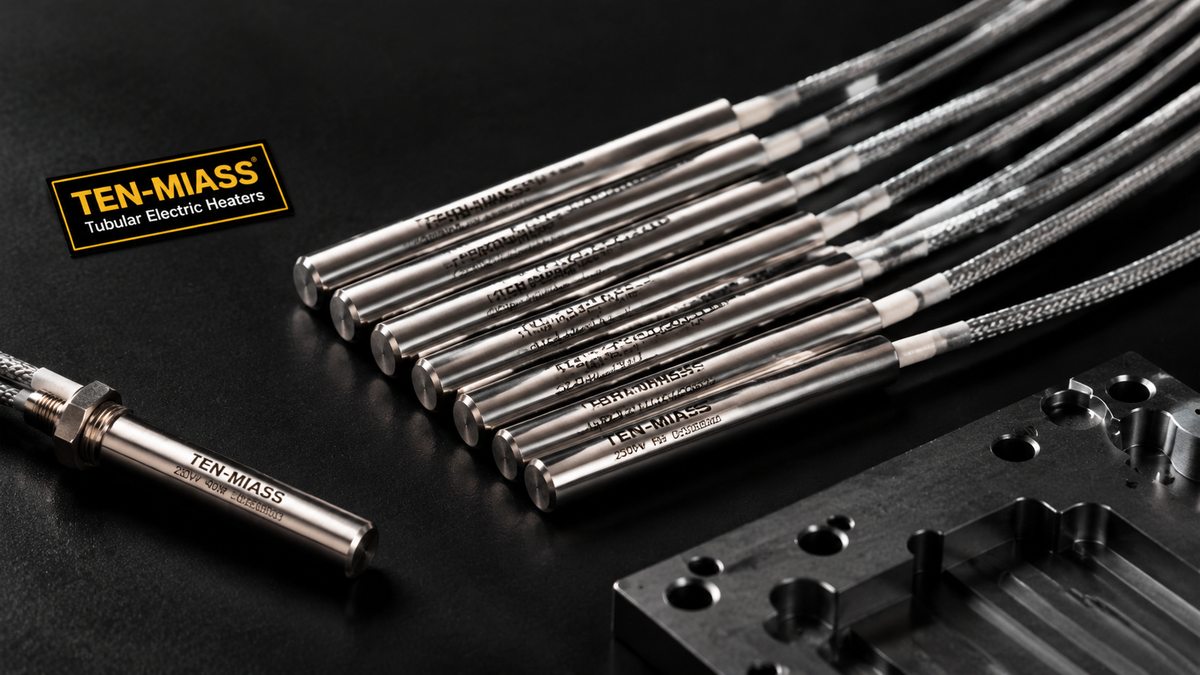

ТЭНы для пресс-форм: расчет количества и размеров

Зачем греть пресс-форму

При литье пластика под давлением форма — не просто матрица, в которой застывает деталь. Её температура определяет, как расплав заполняет полость, насколько равномерно полимер кристаллизуется и с какой поверхностью выйдет изделие.

Три задачи нагрева:

• Поддерживать температуру расплава на пути от литника до края полости — расплав не должен застыть до полного заполнения.
• Обеспечить равномерную полимеризацию — без внутренних напряжений и деформаций при извлечении.
• Управлять качеством поверхности — для глянцевых деталей форма должна быть горячей, для матовых допустима чуть ниже.

Для алюминия та же логика: равномерный прогрев предотвращает усадочные раковины и неполное заполнение рёбер.

Два типа ТЭН для форм

Патронные (cartridge heaters)

Цилиндрический нагреватель вставляется в глухое отверстие в теле формы. Тепло передаётся через плотный контакт металл-металл. КПД близок к 100% — потерь в воздух почти нет. Это основной тип для литья под давлением.

Диаметр посадочного отверстия должен совпадать с диаметром ТЭНа с допуском H7/h6. Зазор более 0,1 мм ведёт к перегреву нагревательного элемента из-за воздушной прослойки.

Трубчатые в пазах

Трубчатый ТЭН укладывается в открытый паз и крепится прижимной планкой. Монтаж проще, форму можно обслуживать без расточки. Но часть тепла уходит в воздух, неравномерность выше. Применяются там, где доступ к телу формы ограничен или нет оборудования для точного сверления.

Таблица диаметров и типовых мощностей

Напряжение: 220В. Материал оболочки: нержавейка 12Х18Н10Т для стальных форм, латунь — для алюминиевых (лучший теплоконтакт с алюминием).

Методика расчёта количества ТЭН

Шаг 1. Определить нужную суммарную мощность

Базовая формула:

• P (кВт) = m × c × ΔT / t × k
• m — масса формы в кг
• c — теплоёмкость стали, 0,5 кДж/(кг·°C)
• ΔT — разность между рабочей и начальной температурой (°C)
• t — желаемое время нагрева в секундах
• k — коэффициент теплопотерь, обычно 1,2–1,3

Пример: форма 80 кг, нагреть с 20 до 80°C за 30 минут. P = (80 × 0,5 × 60) / 1800 × 1,25 = 1,67 кВт. Округляем до 2 кВт, закладываем 4 ТЭНа по 500 Вт каждый.

Шаг 2. Разместить ТЭНы равномерно

Расстояние между соседними патронными ТЭНами — не более 50–70 мм. При большем шаге между ними появляется холодная зона, которую термодатчик не видит, но расплав чувствует.

Для прямоугольной формы — 4 ТЭНа по углам плюс при необходимости по центру длинных сторон. Для кольцевых форм — равномерно по окружности, обычно 6–8 штук.

Шаг 3. Проверить удельную мощность

Удельная мощность на активную длину ТЭНа для стальных форм: 8–20 Вт/см². Это допустимый диапазон без риска перегрева поверхности нагревателя. Выше 20 Вт/см² — ТЭН начнёт «гореть» в зоне контакта.

Типичные ошибки и их последствия

Завышенная мощность — облой

Ставят ТЭНы «с запасом», форма перегревается выше расчётной температуры. Расплав слишком жидкий, затекает в зазоры между полуформами. Итог — облой по всему периметру и брак поверхности. Лечится не снижением давления, а правильным подбором мощности и точной настройкой термоконтроллера.

Слишком большой шаг между ТЭНами

Холодные зоны между нагревателями дают локальное застывание расплава. На детали — линии стыка потоков, матовые пятна, недолив в рёбрах. Форму переделывать не обязательно — можно добавить ТЭНы меньшего диаметра в промежуточные отверстия.

Воздушный зазор в посадочном месте

Если отверстие разработано с допуском H9 вместо H7, зазор 0,15–0,3 мм ведёт к перегреву нагревательного элемента. ТЭН работает, но его температура на 50–80°C выше расчётной — срок службы сокращается в разы. Решение — обжатие гильзы или расточка под плотную посадку.

Одинаковая длина ТЭН при разной глубине отверстий

Активная зона ТЭНа не должна выступать за тело формы. Если длина подобрана без учёта глубины отверстия, часть нагревательного элемента работает «в воздух», форма греется неравномерно, а выводы перегреваются.

Что прислать для заказа

Чтобы изготовить ТЭНы точно под вашу форму, нужно:

• Диаметр и глубина посадочного отверстия (с допуском если есть)
• Напряжение питания (обычно 220В)
• Материал формы — сталь или алюминий
• Рабочая температура формы
• Тип вывода — провод с длиной и сечением, или клеммная колодка

Если документации нет — пришлите старый вышедший из строя ТЭН или фото с линейкой. По образцу изготовим точную копию или улучшенный вариант. Минимальная партия — 1 штука, срок — 7–14 рабочих дней.
