Ёмкость 25 м³ встречается часто: пожарные резервуары, накопительные баки котельных, технологические буферы на пищевых производствах, ёмкости для полива. Зимой у всех одна проблема: вода замерзает. И здесь важно не путать две разные задачи.
Антизамерзание — поддерживать воду при +3...+8°C, чтобы не лопнула ёмкость и трубы. Мощность нагрева небольшая, работает с термостатом, расход электричества минимален.
Технологический нагрев — поднять температуру до +40...+80°C за нужное время. Требует в 10-15 раз больше мощности, но включается редко и только по команде.
Расчёт мощности ТЭН для ёмкости 25 м³
Формула нагрева: P = m × c × ΔT / t, где m = 25 000 кг, c = 4186 Дж/(кг·К), ΔT = разница температур, t = время нагрева в секундах.
| Задача | ΔT, °C | Время нагрева | Нужная мощность |
|---|---|---|---|
| Антизамерзание (нагрев до +5°C) | 5 | 2,7 ч | 30 кВт (пиковая) / 6-10 кВт (поддержание) |
| Нагрев до +40°C | 40 | 4 ч | ~73 кВт |
| Нагрев до +60°C | 60 | 6 ч | ~73 кВт |
| Нагрев до +80°C | 80 | 8 ч | ~73 кВт |
Для режима антизамерзания главная цифра не мощность нагрева, а теплопотери ёмкости. Неизолированная стальная ёмкость при -20°C снаружи теряет 5-15 кВт. С теплоизоляцией 50-100 мм потери падают до 1-3 кВт. Именно под эту цифру и подбирают ТЭН.
Какие ТЭН подходят для ёмкостей 25 м³
Три варианта монтажа, каждый со своей областью применения:
| Тип монтажа | Как устроено | Мощность блока | Когда выбирать |
|---|---|---|---|
| Фланцевый блок | Несколько ТЭН на фланце DN50-DN200, врезается в стенку | 6-90 кВт | Новая ёмкость или плановая врезка |
| Погружной через крышку | Длинные ТЭН (до 3000 мм) через технологический люк | 3-30 кВт | Нет возможности резать стенку |
| Несколько точек | 2-4 блока ТЭН на разных уровнях ёмкости | до 150+ кВт | Технологический нагрев, высокая мощность |
Материал оболочки ТЭН: что выбрать для воды
Углеродистая сталь (сталь 10) для воды не годится: корродирует за несколько месяцев, окрашивает воду ржавчиной, быстро выходит из строя. Правильный выбор зависит от качества воды:
- AISI 304 / 08Х18Н10 — стандарт для обычной технической воды, водоснабжения, пожарных резервуаров. Диаметр трубки 8-20 мм, длина до 6000 мм.
- 12Х18Н10Т — для воды с высокой жёсткостью, хлоридами, или при температуре нагрева выше 120°C.
- AISI 316L — под агрессивную химию, морскую воду, концентрированные хлориды.
Фланцевый монтаж против погружного: когда что выбирать

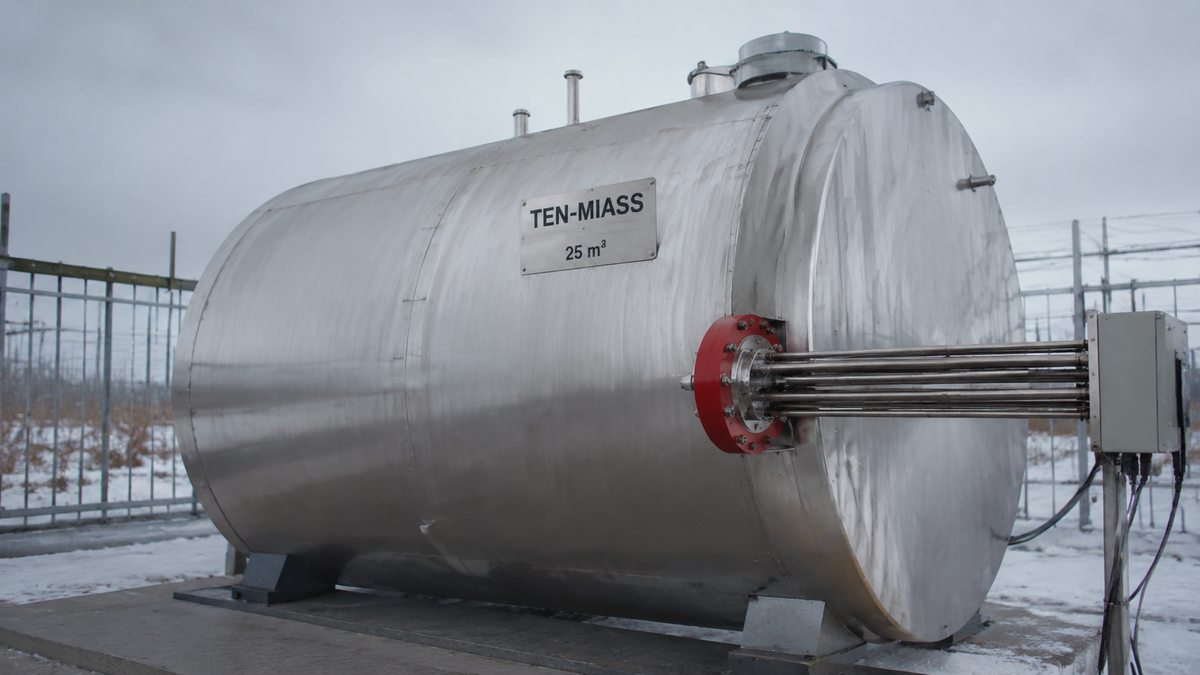

Фланцевый блок предпочтителен в большинстве случаев. Врезка в стенку ёмкости через штуцер DN50-DN200 даёт удобный доступ для замены ТЭН без слива воды (если предусмотрен запорный кран). ТЭН в горизонтальном положении омываются водой равномернее. Стандартные длины для ёмкости 25 м³: 1000-2500 мм.
Погружной через крышку применяют когда сварочные работы на ёмкости невозможны или нежелательны (ёмкость под давлением, сложная геометрия, нет доступа к стенке). ТЭН опускают вертикально через люк, фиксируют на фланцевой пластине. Минус: при замене нужен слив воды, ТЭН длинный и может вибрировать.
Термостат: зачем нужен и как настроить
Для антизамерзания термостат обязателен. Без него ТЭН работает непрерывно, вода закипает у поверхности нагревателя, накипь нарастает в разы быстрее, расход электричества в 5-10 раз выше нужного.
Стандартные настройки для антизамерзания: включение при +3°C, отключение при +8°C. Датчик температуры погружают в воду в нижней трети ёмкости, не ближе 500 мм к ТЭН. ТЭН запитывают через магнитный пускатель, управляемый термостатом.
Нужны ТЭНы для ёмкости 25 м³? Пришлите объём, задачу (антизамерзание или нагрев до °C), тип воды и срок — рассчитаем за 30 минут.
Отправить заявкуЧек-лист: что прислать для расчёта ТЭН под ёмкость
- Объём ёмкости (у вас 25 м³)
- Задача: антизамерзание (до какой температуры) или нагрев до °C
- Качество воды: обычная техническая, жёсткая, с хлоридами, пищевая
- Место монтажа ТЭН: фланцевый патрубок (его диаметр DN и длина) или люк в крышке
- Напряжение питания: 220 В или 380 В
- Допустимый ток/мощность по вводу
- Требуемое время нагрева (если технологический нагрев)
- Температура окружающей среды зимой (для антизамерзания)
