ТЭНы для нагрева металлических заготовок до 130°C

Механик приносит корпус подшипника весом 8 кг и посадочное кольцо. Задача: посадить кольцо на вал с натягом 0,04 мм. Способ один: подогреть кольцо до 120 - 130°C, оно расширится на нужную долю миллиметра, за 20 секунд село на своё место. Без нагрева, пресс с усилием пять тонн и риск задиров. С нагревом, плита с патронными ТЭН и таймер на семь минут.

Зачем греют металл до 130°C

Диапазон 100 - 130°C закрывает четыре типовых задачи механической сборки и обработки:

• Посадка с натягом. Кольца, шестерни, втулки, подшипники надевают на вал в нагретом виде. Расширение углеродистой стали при 130°C, примерно 1,2 мм на метр диаметра, для посадочного диаметра 80 мм получается 0,10 мм. Этого хватает на большинство прессовых посадок H7/s6.
• Предпайка припоем с температурой плавления 90 - 120°C. Свинцово-оловянные и висмут-оловянные припои для электротехники, стеклометаллических вводов, лужения теплообменников.
• Низкотемпературный отпуск и снятие напряжений. Для деталей после холодной штамповки, вытяжки, гибки. Температура 120 - 130°C держится 2 - 4 часа, снимает остаточные напряжения без изменения структуры.
• Сушка и полимеризация покрытий. Грунты, клеи, эпоксидные и полиуретановые компаунды, лужение под пайку. У большинства двухкомпонентных клеёв полное отверждение: 120°C за 60 минут вместо 24 часов при комнатной температуре.

Два подхода: контактный нагрев и воздушный

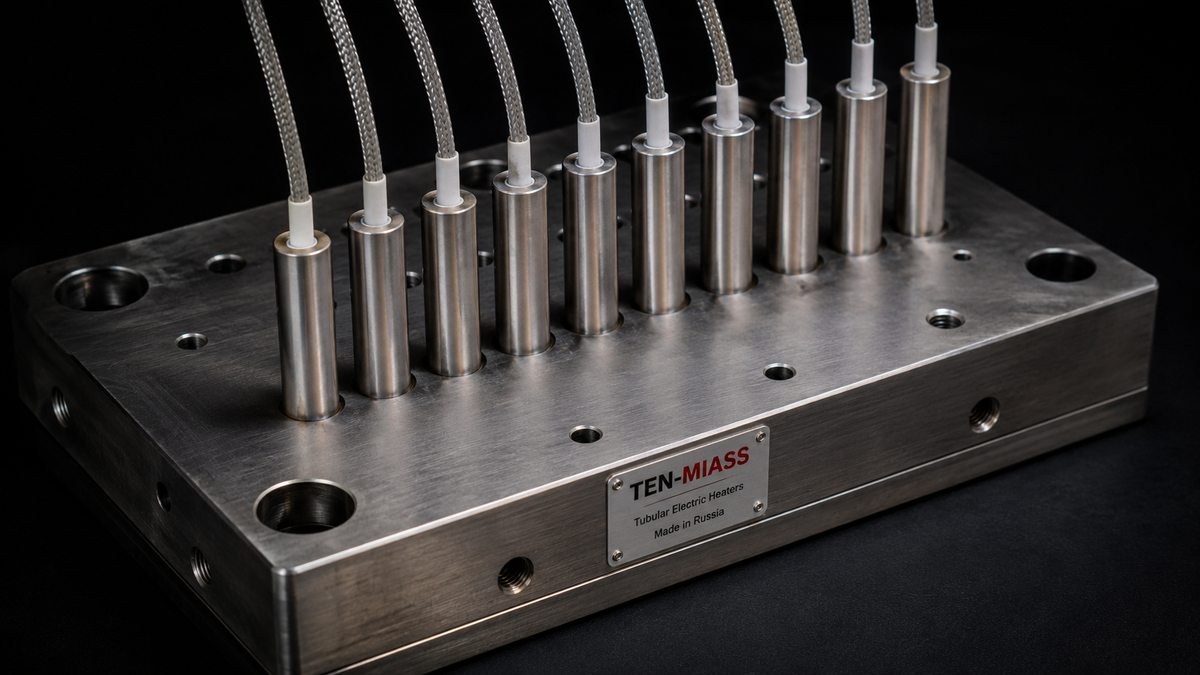

Контактный: нагревательная плита с патронными ТЭН

Стальная плита толщиной 25 - 40 мм с глухими сверлёными отверстиями. В отверстия вставлены патронные ТЭН диаметром 10, 12,5 или 16 мм. Зазор между ТЭН и стенкой отверстия не более 0,1 мм (посадка H8/js7), иначе тепло не передаётся, ТЭН перегорает за неделю.

Удельная поверхностная мощность патронов для такой задачи: 3 - 6 Вт/см². Это спокойный режим, при котором корпус патрона живёт 15 - 20 тысяч часов. Для сравнения: в прессформах для литья пластика ставят 20 - 30 Вт/см² и меняют патроны раз в год.

Плита выходит на 130°C за 12 - 20 минут в зависимости от массы и мощности. Заготовку кладут сверху, она получает температуру плиты за 4 - 10 минут по контакту через нижнюю плоскость.

Воздушный: термошкаф с оребрёнными ТЭН и вентилятором

Стальной шкаф с теплоизоляцией минватой или силикатным волокном. Внутри оребрённые воздушные ТЭН и центробежный или осевой вентилятор для рециркуляции. Заготовки лежат на решётках.

Плюсы: греет партию разных деталей одновременно, не требует плоской опорной поверхности, температура выравнивается по всему объёму. Минусы: медленнее плиты (20 - 40 минут до режима), больше энергии на прогрев камеры, требует термостата с точностью ±3°C.

Для 130°C оребрённый ТЭН делают из стали 10, оболочка холодная снаружи, оребрение стальное с алюминиевым покрытием. AISI 304 нужен только в пищевом производстве или при попадании конденсата на корпус.

Формула расчёта мощности

Базовая формула теплоёмкости:

P = c · m · ΔT / t + Q_потери

где c, удельная теплоёмкость материала, m, масса заготовки, ΔT, разница температур, t, время нагрева в секундах, Q_потери, тепло, уходящее в изоляцию, воздух, стол.

Для практических расчётов потери принимают 30 - 50% от чистой мощности (коэффициент 1,4 если плита закрыта кожухом, 1,5 если открыта, 1,6 для шкафа с плохой теплоизоляцией).

Таблица «масса заготовок и рекомендуемая мощность»

Для нагрева углеродистой стали с 20 до 130°C за 30 - 40 минут в закрытой плите или термошкафу:

Цифры для стали. Для чугуна c = 500 Дж/(кг·°C), добавить 9%. Для алюминия c = 900, почти вдвое больше энергии, но алюминий и греют реже, у него посадка идёт с меньшего натяга.

Патронные ТЭН для плит: что заказать

По габаритам патронов подбор идёт так:

• Диаметр 6,5 - 10 мм, маленькие плиты до 200×200 мм, мощность одного патрона 100 - 400 Вт.
• Диаметр 12,5 мм, рабочая лошадка средних плит, мощность 200 - 800 Вт при длине 80 - 200 мм.
• Диаметр 16 мм, крупные плиты и штампы, до 1500 Вт при длине 250 мм.
• Длина рабочая на 5 - 10 мм короче глубины отверстия в плите, чтобы не было контакта дна ТЭНа с металлом (там нет спирали, будет холодная зона).

Оболочка: сталь 10 для сухого контакта в стальной плите. AISI 304 переплачивать смысла нет, магнезиальная изоляция внутри одинаковая. Выводы: гибкий провод в силиконе или керамические втулки с латунными штырями М4.

Как правильно вставить патрон в плиту

Три частые ошибки, из-за которых новые патроны сгорают за месяц:

1. Зазор больше 0,15 мм. Отверстие сверлят строго под диаметр патрона плюс 0,05 - 0,10 мм. Развёртывание после сверления обязательно, чернового сверла мало.
2. Патрон не до дна. Между торцом ТЭН и дном отверстия оставляют 3 - 5 мм. Иначе нижняя (холодная) часть патрона упрётся в металл, вся тепловая нагрузка ляжет на середину, спираль перегреется.
3. Крепление хомутом за корпус. Крепить только за фланец или гайку выводного узла. Хомут на корпусе сминает изоляцию, нихромовая спираль замыкается на оболочку через 100 - 200 циклов.

Смазку в отверстие не льют. Медная паста и графит при 130°C ещё работают, но выше 200°C выгорают и образуют слой окисла, теплоотдача падает.

Термостат и защита

Для контроля температуры плиты ставят термопару типа J или K с горячим спаем в глухом отверстии сбоку. Термопару вводят на глубину 20 - 30 мм от края. Контроллер: двухпозиционный (реле) или ПИД для точности ±1°C.

На плите обязательна аварийная защита: капиллярный термостат с уставкой 150 - 160°C, разрывающий цепь при отказе основного термостата. Без него залипшее реле или обрыв термопары приводит к нагреву плиты до 400 - 500°C и гибели всех патронов сразу.

Термошкаф для сушки покрытий

Для сушки грунта или полимеризации клея на партии деталей плита неудобна: детали разной формы, не все имеют плоскую поверхность. Ставят шкаф.

Внутренний объём выбирают по расчёту 1 м³ на 100 - 150 кг садки. Мощность нагрева по формуле выше плюс 20% на прогрев самой камеры. Для шкафа объёмом 1 м³ на 100 кг заготовок за 45 минут получается 4 - 5 кВт в четырёх оребрённых ТЭН по 1,25 кВт с осевым вентилятором 200 - 300 м³/ч.

Оребрённые воздушные ТЭН выбирают на 220 или 380 В в зависимости от питания шкафа. При 380 В три ТЭН соединяют звездой, четвёртый ставят отдельно для регулировки.

Что часто путают

«Возьму патроны с 25 Вт/см², будет быстрее»

Для нагрева до 130°C, нет. Плита медленно передаёт тепло в тело металла через контакт, лимитирует не мощность ТЭН, а теплопроводность стали (46 Вт/м·К). Патрон 25 Вт/см² в плите на 130°C будет работать в режиме циклирования по термостату, реальная средняя мощность окажется той же. Ресурс патрона при этом сократится в 5 - 8 раз.

«Электроплитка бытовая пойдёт»

Пойдёт для разовой посадки одного кольца до 100°C. Но у бытовой плитки нет термостата на 130°C с точностью ±3°C, поверхность неровная, теплопередача через контакт хуже, чем у сверлёной плиты с патронами. Для сборочного стола нужно решение с гарантированной температурой, а не «примерно горячо».

«Индукционный нагрев ведь быстрее»

Быстрее, если греть массивную деталь целиком, и деталь ферромагнитная. Для тонких колец, латуни, алюминия индукция работает плохо. Плита с патронами стоит в 4 - 6 раз дешевле индуктора и не требует настройки контура под каждый типоразмер.

Наше производство

Патронные ТЭН делаем диаметром от 4 до 32 мм, длиной от 30 до 6000 мм. Оболочка: сталь 10 (углеродистая, для сухих сред и плит), AISI 304 при заказе для пищевого производства. Выводы: гибкий провод в силиконе, стеклоткани, керамические втулки или клеммы М4/М5.

Оребрённые воздушные ТЭН для термошкафов: сталь 10 с алюминиевым или стальным оребрением, мощность от 300 Вт до 6 кВт на одном стержне, напряжение 220 или 380 В.

Для каждого заказа даём паспорт с фактической мощностью, сопротивлением, датой изготовления. По ГОСТ 13268-88 допуск мощности +5/-10%, коридор сопротивления считается через R = U²/P.
