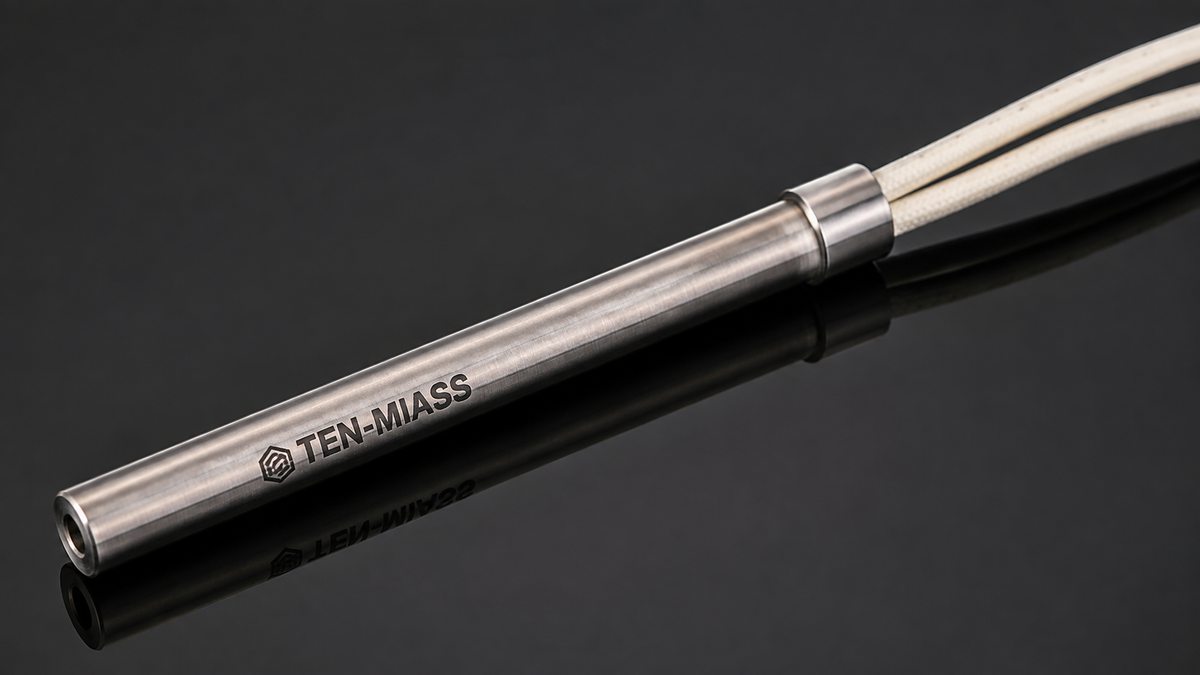

ТЭНы для нагрева губок упаковочного автомата 8х140 мм

Почему губки упаковочных автоматов нагреваются ТЭНами

Упаковочный автомат запаивает плёнку давлением и теплом. Две губки сжимают пакет с обеих сторон, температура в точке сварного шва должна удерживаться в диапазоне 130-220 °C в зависимости от материала плёнки. Это непрерывный процесс: 30-120 циклов в минуту, по 2-5 секунд контакта каждый.

Для такого режима нужен нагревательный элемент, который быстро отдаёт тепло, выдерживает механическое сжатие губок и не разрушается при постоянной смене температур. Трубчатый электронагреватель справляется с этим за счёт своей конструкции: спираль сопротивления внутри металлической трубки, изолированная периклазом (MgO). Оболочка из нержавеющей стали 12Х18Н10Т не окисляется при рабочих температурах и выдерживает механические нагрузки от зажима.

Параметры стандартного ТЭН 8х140 для губок

Размер 8х140 означает: диаметр трубки 8 мм, рабочая длина нагревательного элемента 140 мм. Это один из наиболее распространённых типоразмеров для горизонтальных упаковочных автоматов (Flow-pack, HFFS-типа) с шириной шва до 160 мм.

Параметр	Значение
Диаметр трубки	8 мм
Рабочая длина	140 мм
Полная длина (с выводами)	~200-250 мм (зависит от конструкции блока)
Материал оболочки	Нержавеющая сталь 12Х18Н10Т (AISI 321)
Форма	Прямая или U-образная
Напряжение питания	220 В или 380 В (уточнять по схеме оборудования)
Мощность (типовой диапазон)	500-2000 Вт
Срок службы	6-18 месяцев в зависимости от режима

Полная длина с выводами всегда больше рабочей на 60-110 мм. Если есть только сгоревший ТЭН, измерьте его полностью от конца до конца вывода, а также длину холодных зон (обычно видно по цвету трубки).

Как рассчитать мощность, если она неизвестна

Если документации на оборудование нет, а маркировка на сгоревшем ТЭНе не читается, используйте один из трёх способов.

Способ 1: по сопротивлению холодного ТЭНа

Измерьте сопротивление нового или менее повреждённого нагревателя из той же пары губок (обычно они стоят парой). Мощность при известном напряжении:

Например: R = 48 Ом, U = 220 В → P = 220² / 48 = 1008 Вт. Реальная рабочая мощность немного выше, потому что горячее сопротивление у нихромовой спирали на 10-15% больше холодного.

Способ 2: по параметрам автомата

В документации на упаковочный автомат обычно указана суммарная мощность нагревательного узла. Разделите её на количество ТЭНов в блоке. Если на блоке четыре нагревателя, а суммарная мощность 4 кВт — каждый ТЭН на 1000 Вт.

Способ 3: по скорости линии и ширине шва

Грубый ориентир: для шва шириной 10 мм на скорости 30 упаковок в минуту при плёнке полиэтилен низкого давления нужно около 800-1000 Вт на одну губку. На скорости 60 уп/мин и при работе с многослойной плёнкой — 1500-2000 Вт. Это эмпирические данные, окончательную мощность согласовываем по конкретному заданию.

Нержавейка 12Х18Н10Т: почему именно она

Для губок упаковочного автомата выбор материала оболочки практически однозначен. Нержавеющая сталь 12Х18Н10Т (по зарубежным аналогам AISI 321) содержит стабилизирующий титан, который предотвращает межкристаллитную коррозию при нагреве. Это важно при рабочих температурах 150-220 °C, когда обычная нержавейка AISI 304 начинает терять стойкость.

Углеродистая сталь для губок не подходит: окисляется, образует окалину, которая попадает в зону сварного шва. Медь и латунь применимы в других средах (жидкостные нагреватели), но для воздушного нагрева с механическим сжатием недостаточно жёстки.

Прямой или U-образный ТЭН: как определить

В горизонтальных упаковочных автоматах типа Flow-pack чаще встречаются прямые ТЭНы: нагреватель вставляется в продольный паз губки, оба вывода выходят с одной стороны через общий изоляционный блок. Длина паза соответствует рабочей длине ТЭНа.

U-образные ТЭНы применяются там, где вывод проводов возможен только с одного торца блока. Оба конца вывода находятся рядом, что упрощает подключение в стеснённых условиях монтажа. Радиус изгиба для диаметра 8 мм — не менее 20 мм.

Определить тип просто: посмотрите на посадочное место в губке. Если паз сквозной с двумя раздельными выходами по торцам — прямой ТЭН. Если паз с одним выходным отверстием для двух выводов — U-образный.

Что прислать для точного заказа

Чем больше информации, тем быстрее согласуем параметры. Оптимальный набор:

• Фото сгоревшего ТЭНа с обеих сторон (с рулеткой для масштаба)
• Замеры: полная длина, рабочая длина, диаметр трубки, длина выводов
• Тип подключения: напряжение 220 или 380 В
• Маркировка на выводах или паспорт оборудования
• Марка и модель упаковочного автомата (если известна)

Если нет ни одного из перечисленного, присылайте фото посадочного места в губке с размерами. По нему восстановим геометрию и предложим варианты по мощности.

Срок и условия изготовления

Производим от 1 штуки. Стандартный срок — 7-14 рабочих дней после согласования чертежа и поступления оплаты. Если линия стоит и каждый час простоя критичен — скажите об этом при заявке. В ряде случаев возможно сокращение срока, если конструкция типовая.

Доставляем транспортными компаниями (СДЭК, Деловые линии, ПЭК) по всей России. Упаковка обеспечивает защиту выводов от деформации при перевозке.

Как предотвратить раннее перегорание

ТЭНы в губках перегорают раньше срока по нескольким причинам. Первая и самая распространённая — перегрев из-за неисправного терморегулятора: температура уходит выше заданной, нагреватель работает на предельной нагрузке. Проверяйте показания термопары, особенно после замены ТЭНа.

Вторая причина — механическое повреждение при монтаже. Трубка 8 мм при усилии гнётся, выводы ломаются в точке выхода из изоляционного блока. Устанавливайте ТЭН без перекосов, не зажимайте крепёж избыточным моментом.

Третья причина — влага в периклазе. Если ТЭН хранился в условиях повышенной влажности, при первом включении он может выйти из строя за несколько минут. Перед установкой после длительного хранения прогрейте новый нагреватель при сниженном напряжении 20-30 минут.

Имеет смысл держать 2-3 запасных ТЭНа на складе. Срок хранения при правильных условиях (сухо, без ударов) неограничен.
