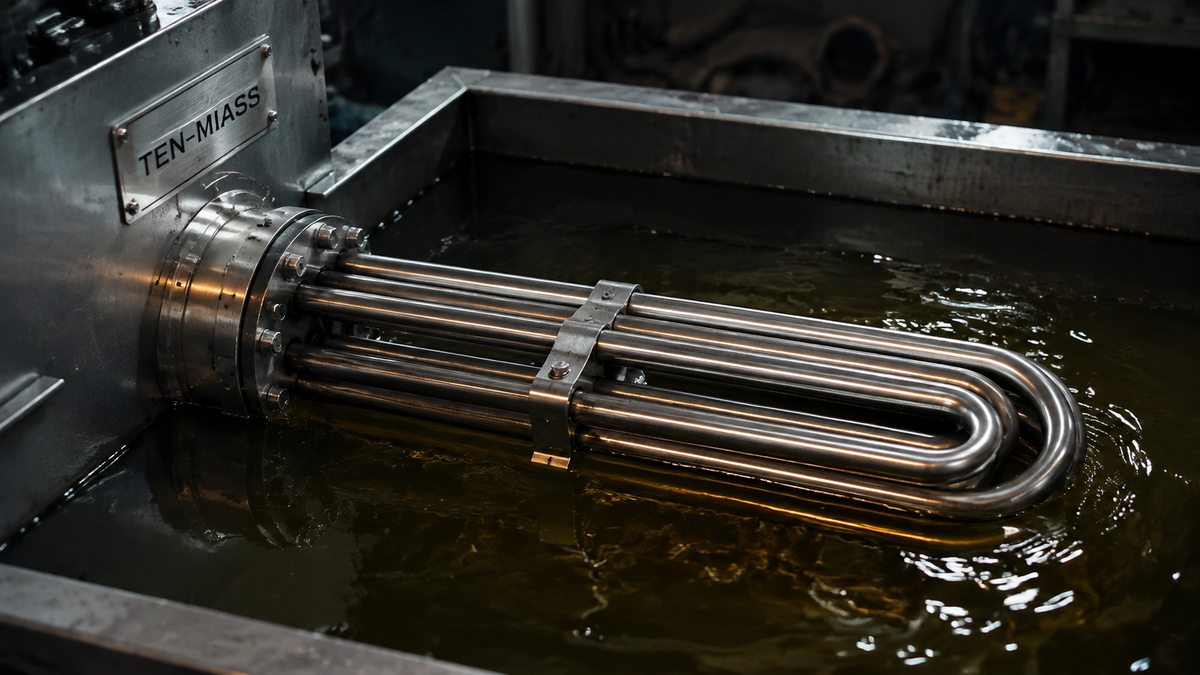

ТЭНы для горячего пресса с теплоносителем масло
Горячий пресс с масляным теплоносителем перегорел на третьей неделе работы. Причина стандартная: поставили ТЭНы с плотностью мощности 4 Вт/см², масло закоксовалось, контакт с трубкой пропал, трубка перегрелась, пробой. Это не брак изготовителя — это ошибка подбора. Разберём, как не повторять.
Почему масло как теплоноситель требует своих ТЭНов
Масло передаёт тепло хуже воды примерно в 4-5 раз: теплопроводность минерального масла около 0,13-0,15 Вт/(м·К) против 0,6 Вт/(м·К) у воды. Это означает: при одинаковой плотности мощности поверхность ТЭНа в масле перегревается сильнее, чем в воде. Именно поэтому норматив по плотности мощности для масляной среды жёстче, чем для водяной.
Второй фактор — вязкость. Холодное масло практически не течёт вдоль трубки, конвекция слабая. Пока масло не прогрелось до 60-80°C, ТЭН работает в почти застойной среде. Если запустить нагрев сразу на полную мощность в холодном баке, первые 10-15 минут особенно критичны.
Материал оболочки: Сталь 10, не нержавейка
Для масляного теплоносителя используем трубку из Стали 10 (углеродистая). Это не компромисс по цене, а правильный выбор по физике: масло химически нейтрально к углеродистой стали, коррозии нет, теплопроводность стали 10 выше, чем у нержавейки (50 против 16 Вт/(м·К)), что при масляной среде идёт в плюс.
Нержавеющая сталь AISI 304 стоит дороже и нужна там, где есть вода, пар или агрессивные вещества. В масле это лишние затраты без выигрыша по ресурсу.
Допустимые параметры ТЭНов для масляного пресса
| Параметр | Значение | Примечание |
|---|---|---|
| Материал оболочки | Сталь 10 | Для минерального и термального масла |
| Плотность мощности | 1,0 — 2,5 Вт/см² | Оптимум 1,5 Вт/см², максимум 2,5 Вт/см² |
| Рабочая температура масла | 150 — 200°C (до 250°C) | Зависит от марки масла |
| Диаметр трубки (патронные) | 8 — 32 мм | Чаще 12, 14, 16 мм |
| Длина активной части | 100 — 4000 мм | По геометрии бака |
| Мощность на элемент | 1 — 20 кВт | Зависит от объёма масла и времени нагрева |
| Форма | U-образная, патронная, прямая | По конструкции резервуара |
Как рассчитать мощность
Стандартная формула для нагрева масла:
m — масса масла, кг
c — удельная теплоёмкость масла: 1,7-2,1 кДж/(кг·К)
ΔT — разница температур: конечная минус начальная, °C
t — время нагрева, секунды
Результат в кВт делим на КПД системы (0,85 — для закрытого бака с изоляцией).
Пример: бак горячего пресса, 50 кг масла (И-20А), нагрев с 20°C до 180°C за 60 минут.
Q = 50 × 1,9 × 160 / 3600 = 4,2 кВт. С учётом потерь: 4,2 / 0,85 = 4,9 кВт. Берут 2 ТЭНа по 3 кВт или 3 ТЭНа по 2 кВт.
Теперь проверяем плотность мощности. Допустим, каждый ТЭН 3 кВт на трубке диаметром 14 мм, длина активной части 500 мм. Площадь поверхности: π × 0,014 × 0,5 = 0,022 м² = 220 см². Плотность мощности: 3000 Вт / 220 см² = 13,6 Вт/см². Это в 5 раз выше допустимого! Нужно либо брать трубку большего диаметра, либо увеличивать длину активной части до 2000-2500 мм, либо ставить больше ТЭНов меньшей мощности.
Ошибки, которые убивают ТЭНы в масле
- Превышение плотности мощности. Масло коксуется на трубке. Слой нагара — теплоизолятор, трубка перегревается, спираль пробивает на оболочку. Итог: замена ТЭНа через 2-4 недели.
- Запуск на полную мощность в холодном масле. Первые минуты конвекции нет, трубка работает почти вхолостую. Плавный старт через регулятор или ступенчатый пуск продлевают ресурс.
- Работа ТЭНа частично над маслом. Если уровень масла падает и часть трубки выходит в воздух, эта часть перегревается моментально. Нижний датчик уровня обязателен.
- Редкая замена масла. Окисленное, загрязнённое масло коксуется быстрее чистого при той же температуре. Менять по регламенту, не ждать потемнения.
- Неправильный материал оболочки. Нержавейка AISI 304 в масле не хуже стали 10, но не лучше. Стекловолоконные наполнители не выдерживают масло выше 200°C. Уточняйте состав наполнителя при заказе.
Что указать при заказе ТЭНа для масляного пресса
Чтобы получить ТЭН под вашу задачу, нужно передать в производство:
- Форма ТЭНа: U-образный, патронный (прямой), П-образный. Если есть чертёж — по чертежу.
- Диаметр трубки и длина активной части.
- Мощность элемента, напряжение (220 В или 380 В).
- Материал оболочки: Сталь 10 для масла.
- Тип выводов: холодные концы (длина и диаметр), резьбовой фланец, клеммная коробка.
- Температура масла в рабочем режиме.
- Количество штук.
Если не знаете, как рассчитать параметры, пришлите объём бака, нужную температуру и время нагрева. Рассчитаем сами, предложим вариант.
Заказать ТЭНы для масляного пресса
Производство от 1 штуки, срок 7-14 рабочих дней. Отгрузка СДЭК/ПЭК по РФ и в Казахстан.
Оставить заявкуВопрос, который стоит задать до заказа: при каком уровне масла в баке будет работать ТЭН, и есть ли защита от снижения уровня? Ответ на него определит длину активной части и нужно ли закладывать дополнительный запас по нагревательной мощности.
