Чем гальваника убивает обычные ТЭНы
Гальванические ванны работают в средах, которые агрессивны даже к нержавейке. Хромирование — серная и хромовая кислота. Никелирование — сернокислый никель, pH 3–4. Меднение — медный купорос с серной кислотой. Цинкование в цианистых ваннах — щёлочь и цианид натрия.
Нержавейка марки 304 в сернокислом никелевом электролите держится 2–4 месяца, потом начинает питтинговая коррозия. В хромовой кислоте — ещё быстрее. Результат: ТЭН перегорает, в электролит попадают продукты коррозии, ванна идёт в брак, технолог нервничает.
Правильный выбор оболочки решает эту проблему. Не навсегда, но ТЭН работает 2–4 года вместо 3 месяцев.
Таблица: материал оболочки по типу ванны
| Тип ванны / среда | pH / концентрация | Материал оболочки | Температура |
|---|---|---|---|
| Хромирование (CrO3 + H2SO4) | <1 / до 400 г/л | Фторопласт (PTFE/ТЭФ) или титан | до 60°C |
| Никелирование (сернокислое) | 3–4 / до 300 г/л | Фторопласт или титан | 45–65°C |
| Меднение (сернокислое) | 0–1 / CuSO4 + H2SO4 | 12Х18Н10Т или фторопласт | 20–35°C |
| Цинкование (цианистое) | 12–14 / каустик + NaCN | 12Х18Н10Т (нержавейка) | 20–35°C |
| Анодирование (H2SO4) | <1 / до 200 г/л | Фторопласт или титан | 15–25°C |
| Обезжиривание (каустик) | 12–13 / 30–80 г/л | 12Х18Н10Т | 60–90°C |
Фторопласт против титана: что выбрать
Оба материала выдерживают концентрированные кислоты. Разница в эксплуатации и цене:

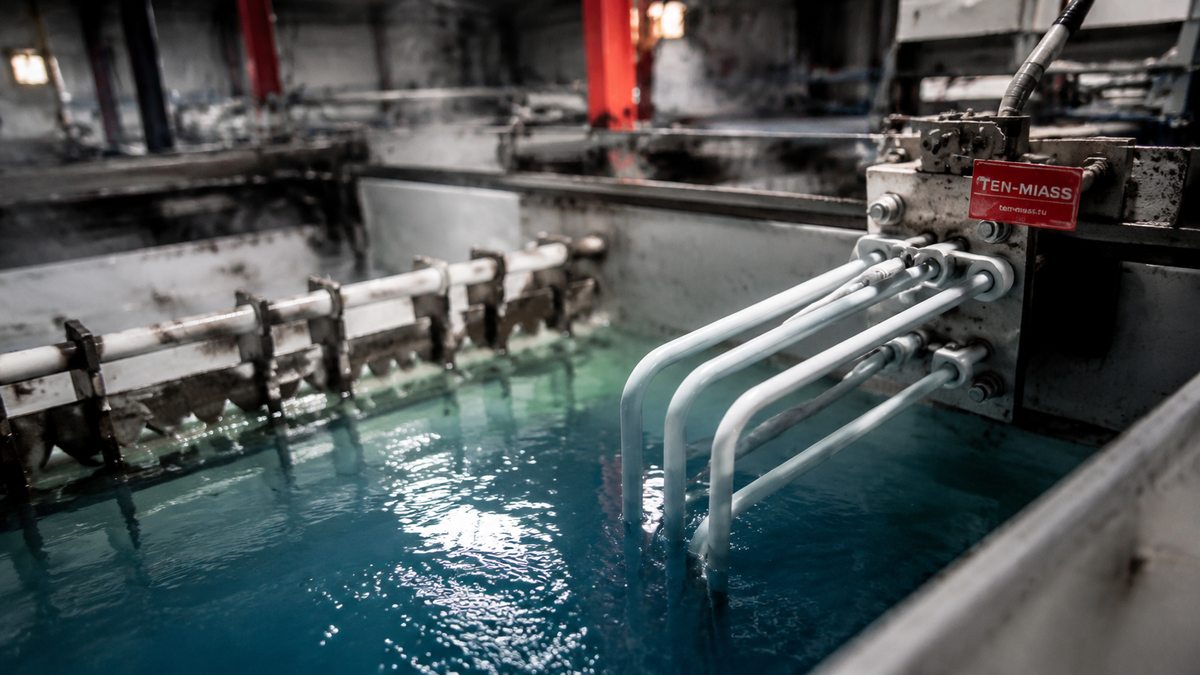

Фторопласт (PTFE/ТЭФ) — химически инертен практически ко всему, включая хромовую и плавиковую кислоты. Рабочая температура до 120°C. Минус: механически хрупкий, не любит ударов и перегрева выше 150°C. Если ТЭН оголяется при падении уровня электролита и перегревается на воздухе — оболочка трескается.
Титан держит до 250°C и механически прочнее. Не боится разбавленных и концентрированных кислот (кроме фтористоводородной и горячей концентрированной серной). Дороже фторопласта примерно на 30–40%. Если в цехе бывают просадки уровня, ТЭН изредка оголяется — лучше выбрать титан.
Мощность и форма: что считать перед заказом
Базовый расчёт: 1 кВт на 100 литров объёма при нагреве до рабочей температуры 60–70°C. Для холодного цеха или быстрого разогрева (за 30–40 минут) умножайте на 1,5.
Примеры:
- Ванна никелирования 500 л, 55°C — 5 кВт (3 ТЭНа по 1,7 кВт для равномерности)
- Ванна хромирования 1000 л, 60°C — 10 кВт (5 ТЭНов по 2 кВт)
- Ванна обезжиривания 300 л, 80°C — 4–5 кВт с запасом на потери тепла
По форме: для нагрева дна ванны равномерно — U-образный или L-образный ТЭН, монтируется горизонтально у дна на кронштейнах или через боковой штуцер. Прямой погружной подходит, когда крепление идёт через проходник в крышке или борту ванны сверху.
Ошибка, которая убивает ТЭН быстрее химии
Самая частая причина выхода из строя в гальванике — не кислота, а сухой ход. ТЭН касается дна, концентрат электролита прижигает оболочку снизу. Или уровень упал ниже греющей части — оболочка перегревается на воздухе.
Правило: греющая часть ТЭН должна быть полностью в жидкости с запасом минимум 20–30 мм. Ставьте датчик уровня с блокировкой нагрева, если ванна может оголиться при испарении электролита.
Второй момент: ТЭН не должен лежать на дне. Между дном ванны и ТЭН нужен зазор 30–50 мм — иначе концентрат солей прижигает оболочку даже при правильном материале.
Что нужно для расчёта и изготовления
Чтобы мы могли рассчитать ТЭН под вашу ванну, пришлите:
- Тип ванны и состав электролита (или просто: хромирование, никелирование и т.д.)
- Объём ванны в литрах
- Рабочая температура
- Способ монтажа: боковой штуцер, крепление сверху, кронштейны
- Напряжение питания: 220 В или 380 В
Если есть чертёж старого ТЭНа или его фото с размерами — ещё лучше. Срок изготовления 7–14 рабочих дней, минимальная партия 1 штука, отгрузка СДЭК/ПЭК по РФ.
