Что такое зона нагрева TMH 232×100

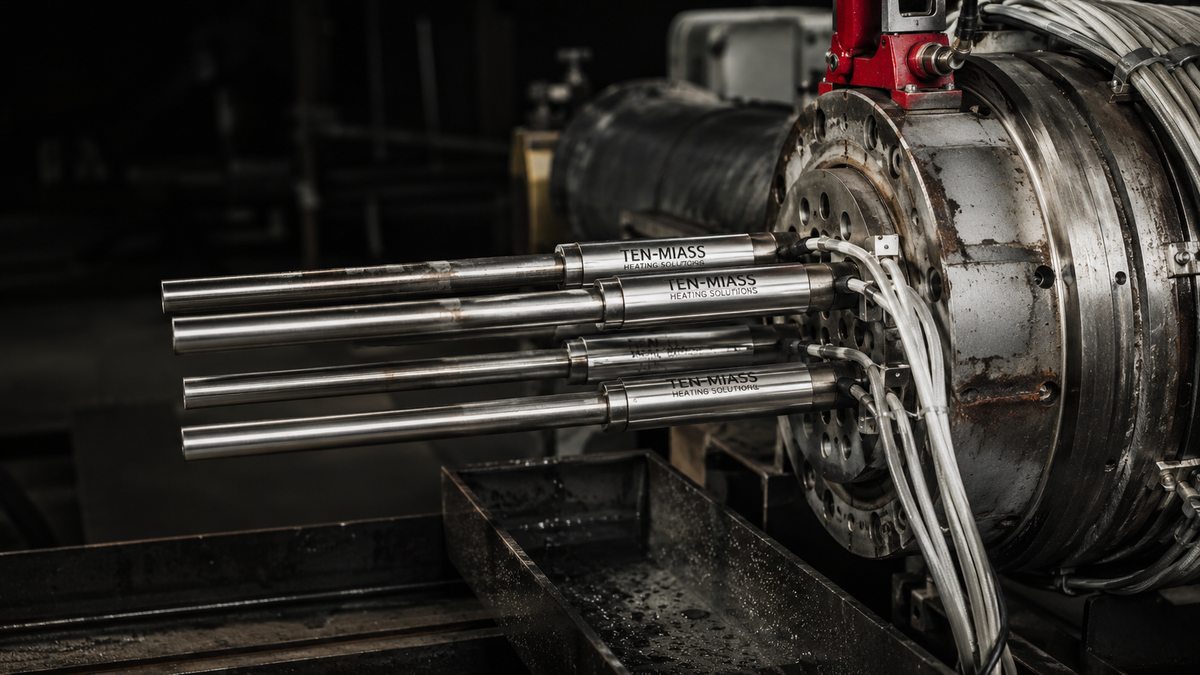

Обозначение TMH 232×100 описывает нагревательную зону экструдера: 232 мм это наружный диаметр обечайки цилиндра, 100 мм — ширина зоны по длине. В такой зоне стоят патронные ТЭН, вставленные в глухие отверстия в теле цилиндра. Мощность одной зоны 2,2 кВт обычно набирается из двух патронов по 1,1 кВт или одного на 2,2 кВт, всё зависит от конкретной конструкции.
Сам цилиндр экструдера обогревается снаружи, и патроны сидят в отверстиях, просверленных перпендикулярно оси. Температура рабочей зоны: 150-300°С в зависимости от перерабатываемого полимера (ПВХ, ПП, ПЭ, АБС). ТЭН при этом работает в режиме частых циклов включения-выключения — именно это его изнашивает быстрее всего.
Признаки сгоревшего ТЭН в зоне нагрева
Три признака, по которым сервисный инженер определяет неисправный патрон:
- Зона не выходит на заданную температуру. Регулятор показывает 100% мощности, а температура застыла на 80-120°С вместо 200°С. На мультиметре: бесконечное сопротивление между контактами ТЭН (обрыв спирали).
- Выбивает автомат или сгорает предохранитель зоны. Пробой оболочки на корпус, сопротивление между контактом и корпусом близко к нулю. Тут менять надо немедленно.
- Визуально. Подгоревшие клеммы, вздувшийся торец, следы пробоя на корпусе ТЭН после извлечения.
Что нужно для заказа ТЭН под экструдер
Чем точнее данные — тем быстрее подберём и изготовим. Минимальный набор:
| Параметр | Как измерить / откуда взять |
|---|---|
| Диаметр отверстия в цилиндре | Штангенциркулем по внутренней стенке |
| Глубина отверстия (рабочая длина) | Линейкой или щупом |
| Мощность | С бирки старого ТЭН или из документации линии |
| Напряжение | 220 В или 380 В — из паспорта линии |
| Тип выводов | Провода с наконечниками или клеммная колодка |
| Материал оболочки (если известен) | Маркировка на корпусе, AISI 304 или сталь 10 |
Фото старого ТЭН с линейкой рядом — сокращает вопросы до минимума. Принимаем фото в WhatsApp и по email.
Какой материал оболочки выбрать
Для экструзионных линий на полимерах (ПВХ, ПП, ПЭ, АБС) при температурах 150-300°С оптимально нержавейка AISI 304 или 12Х18Н10Т. Она держит цикловые нагрузки, не ржавеет от конденсата при остановах линии и не реагирует с парами полимеров.
Углеродистая сталь 10 допустима, если отверстие хорошо закрыто и нет контакта с агрессивной средой. Но при прочих равных берите нержавейку: разница в цене небольшая, а ресурс заметно выше.
Посадка и монтаж
Патронный ТЭН должен входить в отверстие свободно, без ударов молотком, но и без люфта. Стандартная посадка — скользящая, система H7/h6. Если отверстие разработано и ТЭН болтается, нанесите теплопроводящую пасту с медным наполнителем (или обычную медную смазку). Паста заполняет зазор и убирает воздушную прослойку, которая перегревает спираль. Без пасты ресурс ТЭН падает в 2-3 раза.
После установки проверьте: сопротивление между корпусом ТЭН и корпусом экструдера должно быть не менее 1 МОм. Если ниже — паста попала на выводы, вытрите и проверьте повторно.
Нужен ТЭН для экструдера? Пришлите диаметр отверстия, глубину и мощность — ответим за 30 минут.
Отправить заявкуЧто замерить перед заказом: чек-лист
- Диаметр отверстия в цилиндре (штангенциркулем, внутренние губки)
- Глубина отверстия (щуп или линейка с узкой мерной пластиной)
- Мощность старого ТЭН (бирка или маркировка на корпусе, например 2200W)
- Напряжение (220 В / 380 В — из паспорта линии или от электрика)
- Длина выводного провода или тип клеммной колодки
- Фото торца отверстия после извлечения ТЭН (помогает понять тип посадки)
- Количество штук (меняете только сгоревший или сразу всю зону)
