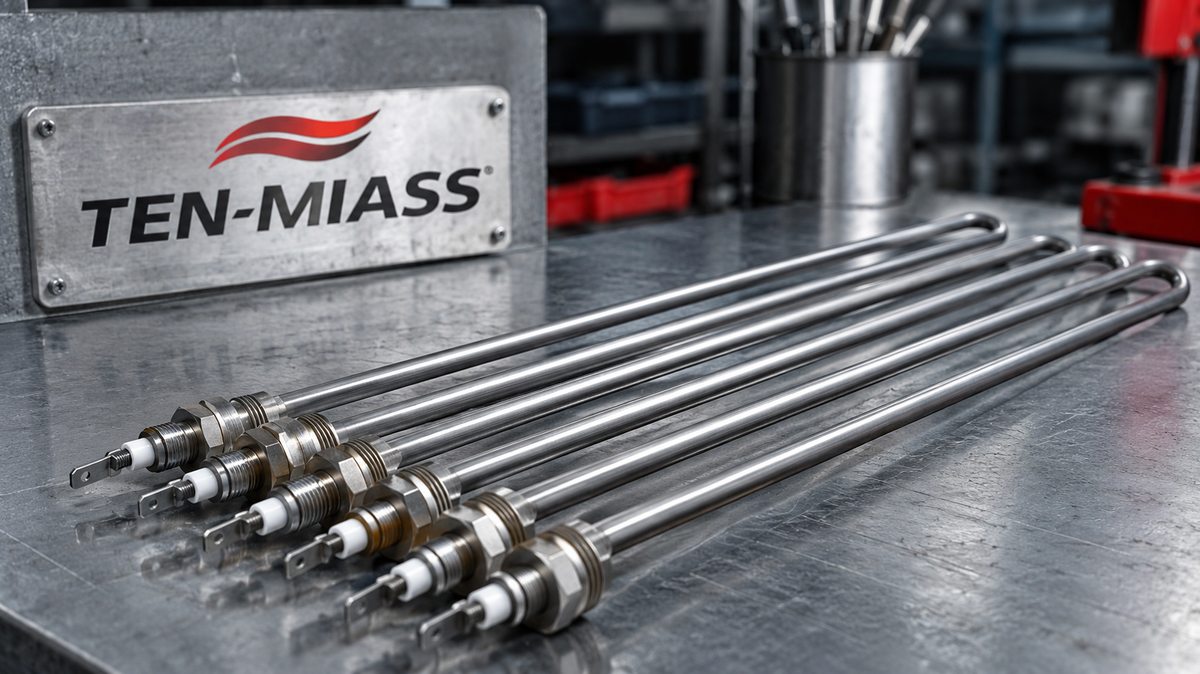

ТЭН 110В 100 Вт d7мм 450мм: почему нельзя заменить российским аналогом на 220В

Опубликовано: 1 сентября 2026 • ТЭН-Миасс, Миасс

Сервисный инженер вскрывает сушильный шкаф — нагреватель перегорел. Достаёт ТЭН: на трубке маркировка 110V 100W, длина 450мм, диаметр 7мм. Идёт на склад, берёт российский аналог 220В 100Вт с теми же габаритами. Включает. Через три часа — снова перегорание. Деньги и время потрачены впустую.

Почему так происходит и как правильно решить эту задачу — разберём с расчётами.

Откуда берётся оборудование на 110В в России

В России стандартное напряжение сети — 220В (однофазное) и 380В (трёхфазное). Оборудование на 110В попадает к нам по нескольким каналам:

• Американская и японская техника — в США стандарт 110-120В, в Японии 100В. Импортные станки с ЧПУ, прессы, упаковочные линии, медицинское оборудование из этих стран рассчитаны на 110В.
• Промышленное оборудование до 60-х годов. В советский период часть заводских сетей работала на 127В. Часть оборудования при модернизации переделывалась под 110В вместо перепроектирования.
• Параллельный импорт с 2022 года. Значительная часть ввезённой техники — из стран с сетью 110В.

Внутри такого оборудования нет трансформатора, понижающего 220В до 110В для отдельных цепей. Сеть питания нагревательного элемента с самого начала рассчитана именно на 110В. Это означает: нагреватель должен иметь сопротивление, обеспечивающее нужную мощность именно при этом напряжении.

Физика: почему нельзя поставить ТЭН 220В вместо 110В

Мощность нагревателя определяется тремя связанными величинами: напряжением, током и сопротивлением. Вот базовые формулы:

• P = U² / R (мощность через напряжение и сопротивление)
• R = U² / P (сопротивление через напряжение и мощность)
• I = P / U (ток через мощность и напряжение)

Рассчитаем параметры ТЭН 110В 100Вт:

• Сопротивление: R = 110² / 100 = 12100 / 100 = 121 Ом
• Рабочий ток: I = 100 / 110 = 0,91 А

Теперь смотрим, что произойдёт, если этот же нагреватель (R = 121 Ом) включить в сеть 220В:

• Новая мощность: P = 220² / 121 = 48400 / 121 = 400 Вт
• Новый ток: I = 220 / 121 = 1,82 А

Вместо 100Вт нагреватель выделяет 400Вт. Мощность выросла в 4 раза. Удельная поверхностная нагрузка (тепловыделение на единицу площади трубки) тоже вырастает в 4 раза. Нихромовая спираль нагревается до температуры, при которой перегорает изоляция или сама нить. Итог предсказуем.

Обратный случай: если взять ТЭН 220В 100Вт (R = 484 Ом) и включить его в сеть 110В:

• Реальная мощность: P = 110² / 484 = 12100 / 484 = 25 Вт

Нагрева нет. Оборудование не работает. Инженер думает, что ТЭН снова перегорел, хотя он физически целый.

Таблица: что происходит с мощностью при разных напряжениях

Как проверить напряжение ТЭН мультиметром, не зная маркировки

Если маркировка на старом ТЭН стёрлась или трубка уже выбрана из оборудования без паспорта, сопротивление можно измерить. Соотношение простое:

Мерите мультиметром между контактными стержнями. Получаете около 121 Ом — нагреватель рассчитан на 110В. Получаете около 484 Ом — на 220В. Разница в 4 раза, перепутать трудно.

Исправный ТЭН допускает разброс сопротивления ±5% от расчётного. Для 121 Ом нормальный диапазон: 115-127 Ом. Если мультиметр показывает разрыв — нить перегорела. Если значительно меньше нижней границы — межвитковое замыкание.

Конструктивные особенности ТЭН диаметром 7мм

Диаметр 7мм — нестандартный для серийного производства. Обычный ряд патронных ТЭН: 8мм, 10мм, 12мм, 16мм. Под диаметр 7мм трубка изготавливается из цельнотянутой заготовки под конкретный заказ.

Что нужно понимать о геометрии такого нагревателя:

• Длина 450мм — это полная длина трубки. Если нагреватель прямой, это и есть его габаритный размер. Если U-образный — это длина по развёртке (развёрнутая длина трубки до гибки), а габаритный размер по штыкам будет меньше.
• Контактные стержни выходят из торцов трубки. Стандартная длина штуцера (выступающая часть) — 25-50мм. Диаметр стержня — обычно 4мм.
• Материал трубки: для сухого воздуха — сталь 10 (углеродистая). Для влажной среды, пара, воды — нержавеющая сталь AISI 304 или AISI 321 (08Х18Н10Т).

При длине 450мм и диаметре 7мм нагреватель занимает небольшое посадочное место. Это характерно для компактного лабораторного оборудования, малых термостатов, сушильных шкафов с объёмом камеры до 30-50 литров.

Где применяются ТЭН 110В 100Вт 450мм 7мм

Типичное оборудование под такие параметры:

• Станки с ЧПУ американского и японского производства. Нагрев рабочей зоны, термокомпенсация шпинделя, прогрев гидравлического масла в малых контурах.
• Прессовое и упаковочное оборудование. Нагрев плит, форм, зон запайки. Мощность 100Вт при таком габарите даёт плотность нагрева, достаточную для разогрева локального участка формы.
• Медицинское оборудование. Стерилизаторы, термостаты для хранения реагентов, инкубаторы. Здесь важна стабильность мощности и отсутствие горячих точек.
• Лабораторные сушильные шкафы. Небольшой нагреватель греет камеру равномерно при мощности 100Вт и температуре в камере 60-150°C.

Партия 10 штук: как организовать заказ

10 штук — это небольшая серия. Для крупных заводов это разовый ремонтный запас. Для сервисного центра — рабочий склад под конкретную линейку оборудования.

У нас нет минимальной партии: берём заказы от 1 штуки. Для партии 10 шт расчёт ведётся индивидуально, цена будет ниже единичного заказа за счёт единой наладки производства.

Процесс такой:

1. Вы присылаете параметры или чертёж.
2. Мы рассчитываем стоимость и срок в течение дня, высылаем счёт.
3. После оплаты — производство 7-14 рабочих дней.
4. Отгрузка через СДЭК или ПЭК с документами (накладная, паспорт изделия).

Срок зависит от загрузки производства и наличия трубки нужного диаметра на складе. Трубку 7мм держим в запасе, но лучше уточнить при заказе.

Если есть чертёж сгоревшего нагревателя или возможность снять размеры с образца — пришлите фото. Это снимает большинство вопросов и ускоряет расчёт.
