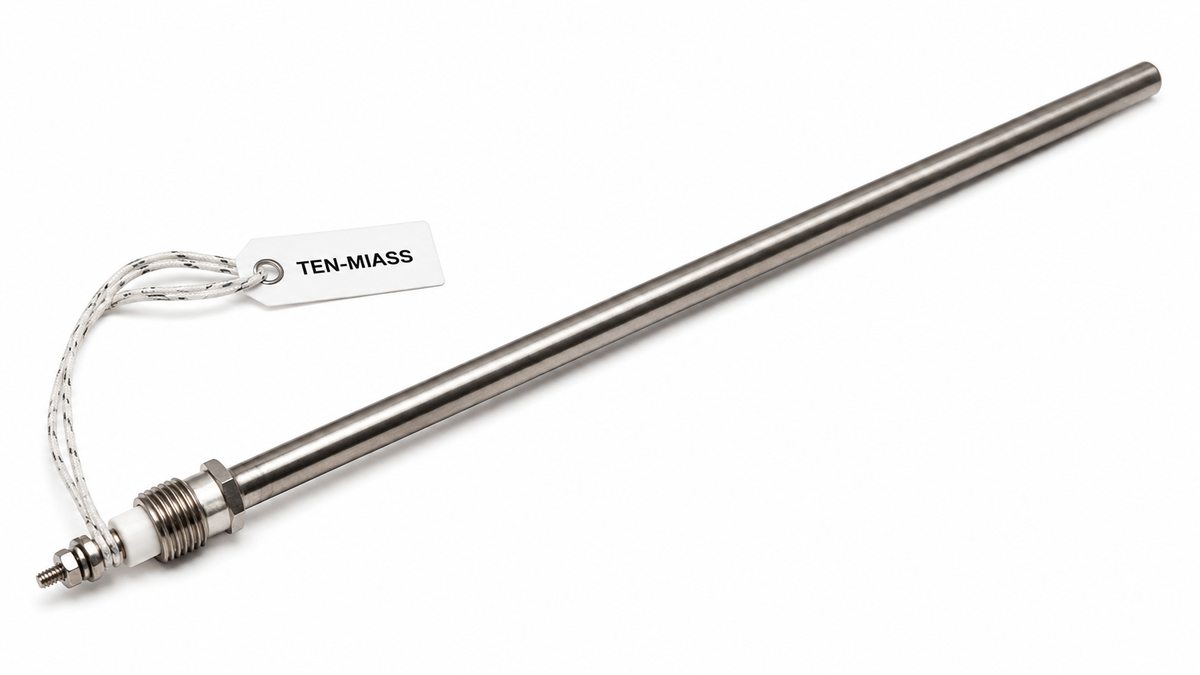

ТЭН 110В 100Вт, диаметр 7мм, длина 450мм: расчёт и применение
Нагреватель сгорел в японском стенде — а найти замену в России оказалось задачей. 110 В в российской розетке не бывает, поэтому готового ТЭНа на это напряжение на полке нет. Но изготовить такой ТЭН под заказ — задача обычная, если знать параметры.
Где встречается напряжение 110 В
Стандарт 110-120 В принят в США, Канаде, Японии, Мексике и ещё порядка 30 стран. Оборудование, произведённое или купленное там, содержит ТЭНы именно на 110 В: лабораторные сушильные шкафы, испытательные стенды, медицинские инкубаторы, зарубежные стиральные машины, аналитические приборы.
Помимо импортного оборудования, 110 В используется в бортовых сетях части судов, в авиационных тренажёрах, в лабораториях с понижающими трансформаторами — там это осознанный выбор ради безопасности персонала.
Все эти устройства рано или поздно требуют замены нагревателей. Стандартный российский ТЭН на 220 В поставить нельзя: при включении он отдаст лишь четверть номинальной мощности (100 × (110/220)² = 25 Вт), либо нужно переделывать питание.
Параметры и что за ними стоит
Ток при 110 В, 100 Вт
Считается напрямую: I = P / U = 100 / 110 = 0,91 А. Это очень небольшой ток. Провода сечением 0,5 мм², автомат 1-2 А — вот и вся цепь. Никаких специальных кабелей не требуется.
Удельная мощность: насколько горячей будет трубка
Диаметр 7 мм при длине 450 мм дают небольшую площадь поверхности. Активная (нагревательная) часть обычно составляет 75-80% полной длины: примем La = 350 мм = 0,35 м.
Удельная поверхностная нагрузка:
q = P / (π · d · La) = 100 / (3,14 · 0,007 · 0,35) = 100 / 0,0077 ≈ 13 000 Вт/м² = 1,3 Вт/см²
1,3 Вт/см² — низкое значение. Для сравнения: ТЭНы в воздухе рассчитывают на 1-3 Вт/см², в воде — до 10-12 Вт/см², в масле — до 2 Вт/см². Этот ТЭН работает с запасом в любой из этих сред без риска пережога оболочки.
| Среда нагрева | Допустимое q, Вт/см² | Наш ТЭН (1,3 Вт/см²) |
|---|---|---|
| Воздух (принудительный обдув) | 2,0–4,0 | Подходит с большим запасом |
| Воздух (естественная конвекция) | 0,8–2,0 | Подходит |
| Вода | до 10–12 | Подходит |
| Масло минеральное | до 2,0 | Подходит |
| Масло трансформаторное | до 1,5 | Подходит |
Материал оболочки
Диаметр 7 мм — это тонкостенная трубка. Для неё доступны два основных материала:
- Нержавеющая сталь AISI 304 (08Х18Н10) — для воды, пара, лабораторных сред. Не боится влаги, долговечна, не вносит посторонних примесей в нагреваемую среду. Хороший выбор для медоборудования и аналитических приборов.
- Медь — для мягкой воды без хлора, в бытовых приборах. Теплопроводность выше, чем у нержавейки, но в жёсткой или хлорированной воде медь корродирует быстрее.
Где применяют такие ТЭНы
| Область | Конкретное оборудование |
|---|---|
| Лабораторные приборы | Сушильные шкафы (США/Япония), инкубаторы, термостаты |
| Медицинское оборудование | Подогреватели инфузионных растворов, инкубаторы для новорождённых |
| Научные установки | Аналитические приборы, хроматографы, испытательные стенды |
| Морской и авиационный сектор | Бортовые нагреватели на судах с питанием 110/115 В |
| Экспортное оборудование | Машины для рынков США, Японии, Канады (110–120 В) |
| Бытовая техника (зарубежная) | Стиральные машины, посудомойки, ввезённые из стран 110 В |
Как заказать в ТЭН-Миасс
Минимальная партия — одна штука. Мы производим такие нестандартные ТЭНы регулярно: запрос на экспортный или лабораторный нагреватель с напряжением 110 В приходит несколько раз в месяц.
Для расчёта стоимости и сроков укажите в заявке:
- Напряжение питания: 110 В (или точнее: 110, 115, 120 В)
- Мощность: 100 Вт
- Диаметр трубки: 7 мм
- Полная длина: 450 мм (или укажите активную часть отдельно)
- Материал оболочки: нержавейка AISI 304 или медь
- Среда нагрева: воздух / вода / масло
- Тип концов: открытые, закрытые, под гайку или иной штуцер
Если есть сгоревший ТЭН — сфотографируйте его с линейкой и пришлите фото. Это ускоряет согласование.
