ТЭНР форма 1, размер А 105 мм: расчёт и изготовление по вашим размерам
На бирке старого нагревателя написано «форма 1, А-105», и этого мало для заказа. «Форма 1» по ГОСТ 13268-88 означает прямой корпус ТЭНР без изгибов, «размер А» : один из линейных размеров чертежа этой формы, обычно длина активной зоны. Остальные размеры, мощность и материал бирка не несёт, их снимают отдельно. Делаем ТЭНР по полному набору размеров от 1 штуки, срок 7-14 рабочих дней.

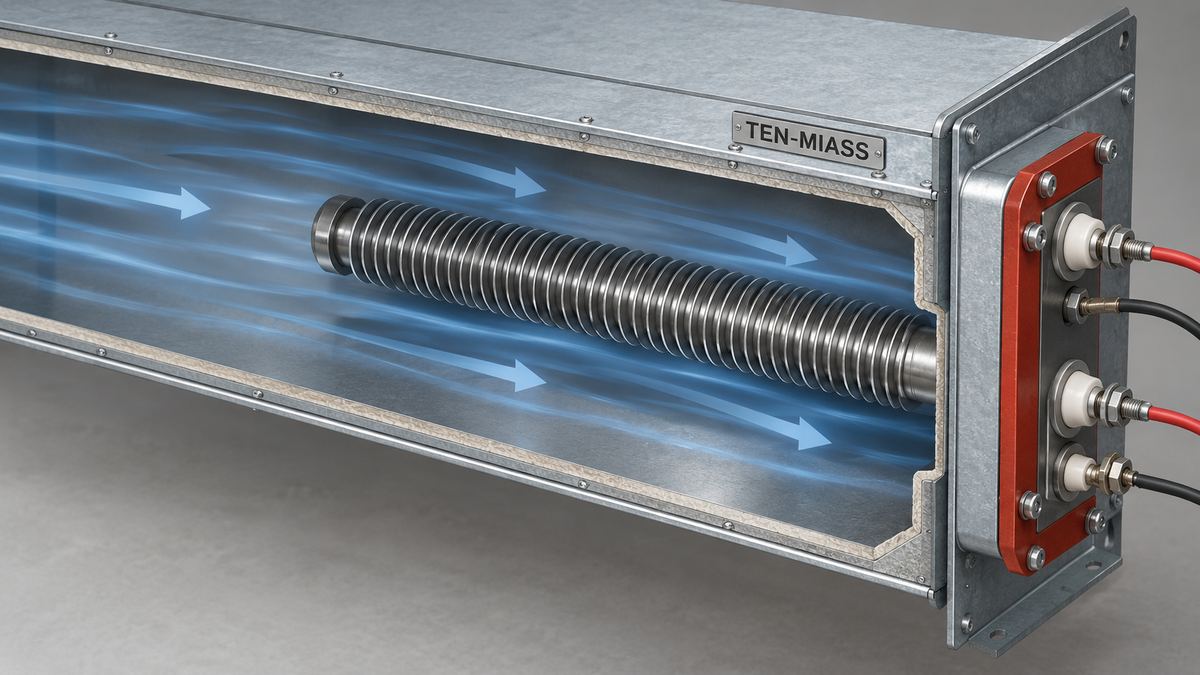

ТЭНР форма 1 внутри воздушного канала: трубка с оребрением в потоке, контактная головка расположена на сухой стороне короба.
Что скрывается за кодом «форма 1, размер А»
ТЭНР означает «ребристый». На обычную трубчатую оболочку у него ребристый трубчатый электронагреватель: на обычную трубчатую оболочку навито или напрессовано спиральное ребро, которое увеличивает площадь контакта с воздухом. Такой нагреватель греет не воду и не масло, а воздух или газ: калориферы, тепловые пушки, сушильные шкафы, воздушные завесы, конвекторы.
ГОСТ 13268-88 описывает стандартный набор форм корпуса ТЭН: от прямого стержня до нагревателей с несколькими изгибами. «Форма 1» в этой таблице самая простая: прямой корпус без гибов, два вывода по концам или с одной стороны. У каждой формы на чертеже свой набор буквенных размеров (А, Б, В и далее), и что именно обозначает буква А, зависит от конкретной формы: это может быть общая длина, длина нагреваемой зоны или расстояние до контактного узла.
Поэтому запись «форма 1, А-105» без остальных размеров читается однозначно только с оригинальным чертежом формы перед глазами. На практике для расчёта замены нужнее не буква из ГОСТ, а полный набор размеров конкретной детали: длина, диаметр, шаг оребрения, мощность, напряжение.
Таблица: что мешает заказать ТЭНР только по коду с бирки
| Признак | Причина | Что уточнить перед заказом |
|---|---|---|
| На бирке только «форма 1, А-105» | Бирка даёт код формы и один размер чертежа, не полный комплект | Общую длину с контактной частью, диаметр трубки, мощность, напряжение |
| Новый ТЭНР греет слабее старого | Не совпал шаг или высота оребрения, упала реальная площадь теплообмена | Тип и параметры оребрения, а не только длину активной части |
| Контакты подгорают через месяц | Контактный узел прямого корпуса попал в зону обдува или конденсата | Ориентацию контактной головки относительно короба или калорифера |
| Сопротивление нового ТЭНР «не такое» | Заказали по похожему диаметру трубки, а не по мощности с бирки старого | Мощность и напряжение, а при их отсутствии нужен замер сопротивления старого образца |
Пример расчёта: как проверить номинал по сопротивлению
Если бирка с мощностью утрачена, а старый ТЭНР ещё цел и не оборван, сопротивление скажет о номинале больше, чем код формы. Формула та же, что для любого ТЭН: R = U² / P.
Допустим, замеряли мультиметром старый ТЭНР форма 1 и получили около 48 Ом при напряжении сети 220 В. Обратный расчёт: P = U² / R = 220² / 48 ≈ 1008 Вт, это нагреватель на 1 кВт. ГОСТ 13268-88 нормирует допуск по мощности +5 % / −10 %, то есть для 1 кВт на 220 В реальный диапазон сопротивления: 46,1-53,8 Ом. Если намеренное значение попадает в этот коридор, можно заказывать замену именно на 1 кВт, не выдумывая мощность на глаз по диаметру трубки.
Чек-лист: что прислать для расчёта ТЭНР форма 1
- Фото или эскиз старого ТЭНР с проставленными размерами: длина корпуса, диаметр трубки, высота и шаг оребрения
- Фото бирки или маркировки: мощность, напряжение, артикул, если сохранились
- Материал оболочки (сталь, нержавейка) и среда: обычный воздух, запылённый воздух, пар
- Как расположен нагреватель в коробе или калорифере: где контактная головка, где рабочая зона
- Количество штук на партию
Где применяется ТЭНР формы 1
Прямой ребристый нагреватель , рабочая форма для воздушного нагрева там, где не нужен изгиб под форму корпуса оборудования:
- Калориферы и приточные установки вентиляции
- Тепловые пушки и промышленные воздухонагреватели
- Сушильные шкафы и камеры
- Электрические конвекторы
Там, где нагреватель нужно обвести вокруг канала или вписать в форму корпуса, применяют другие формы из таблицы ГОСТ, с одним или несколькими изгибами. Форма 1 , базовый и самый технологичный вариант, когда геометрия короба это позволяет.
Главная ошибка при заказе по старому обозначению
Заказ только по коду «форма 1, размер А» без остальных размеров , попытка восстановить чертёж по его обрывку. Код формы говорит про контур изгиба, один линейный размер говорит про одну точку на этом контуре. Мощность, диаметр, тип оребрения и материал оболочки код не несёт вообще. Итог обычно один: приходит нагреватель, который встаёт в короб, но греет не так, как старый, или быстро выгорает в контактном узле из-за неверной ориентации.
Надёжнее присылать не расшифровку кода, а фото или эскиз с реальными размерами конкретной детали и, если возможно, старую бирку целиком. Расчёт по фото делаем в день обращения.
Есть ТЭНР форма 1 с размером А 105 мм на замену?
Пришлите фото или чертёж с размерами, посчитаем и изготовим от 1 шт., срок 7-14 рабочих дней.
