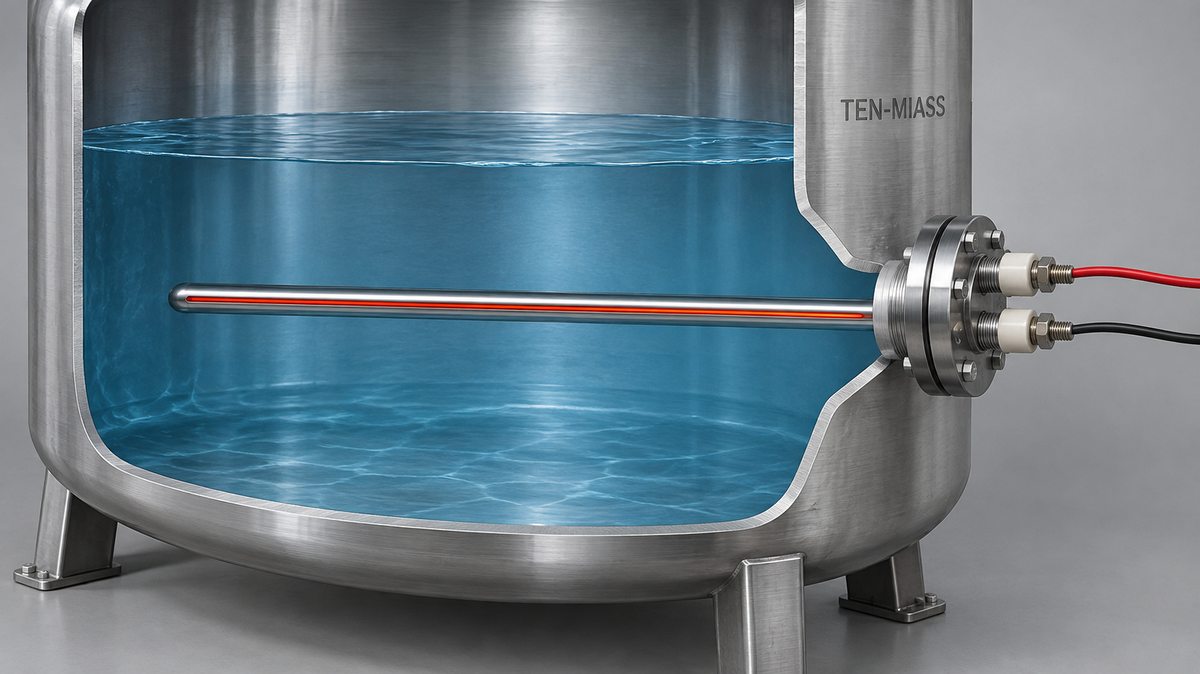

ТЭНР 134(50) 16/2,00 S 220 прямой: как выбрать и заменить
Сопротивление исправного ТЭНР 134(50) 16/2,00 S 220 на холодную составляет 24,2 Ом, коридор по ГОСТ 13268-88 с учётом допуска мощности +5/−10 % равен 23,1-26,9 Ом. Буква Р в начале маркировки означает прямую круглую трубку диаметром 16 мм, цифра 2,00 означает мощность в киловаттах, а 220 означает рабочее напряжение. Коды 134 и 50 в скобках обозначают длину активной части и контактного стержня, но перевести их в миллиметры на глаз нельзя: нужна заводская таблица или фото нагревателя.
Что означают цифры в маркировке ТЭНР 134(50) 16/2,00 S 220
Маркировка читается слева направо, и часть кодов для конечного покупателя не раскрывается до миллиметра без чертежа. Вот что можно прочитать сразу:
- ТЭНР: тип нагревателя и форма трубки, прямая, без изгибов. У U-образного или изогнутого ТЭНа той же мощности вместо Р стоит другой код формы.
- 134: заводской код длины активной (греющей) части. Это не сантиметры и не код, который линейно переводится делением на 10 или 100 для всех серий: таблица соответствия кодов длины у разных производителей и для разных диаметров отличается.
- (50): код длины вывода, то есть холодного контактного стержня, который выходит из корпуса к клеммам.
- 16: наружный диаметр трубки, миллиметры. Прямо влияет на то, какой посадочный штуцер нужен.
- 2,00: номинальная мощность, кВт.
- S: код материала или исполнения оболочки, у разных заводов обозначение расшифровывается по-разному: нержавеющая сталь, оцинкованная сталь или специальное покрытие.
- 220: номинальное напряжение, В.
Если нужна точная длина в миллиметрах, присылайте фото самой бирки на фланце или головке целиком, а лучше замерьте сам нагреватель: так расшифровка кодов не нужна вообще, расчёт идёт по реальным цифрам.
Когда ТЭНР 134(50) 16/2,00 S 220 выходит из строя: признаки и причины
Прозвонка мультиметром отличает четыре типовых случая от нормы:
| Признак | Причина | Что менять |
|---|---|---|
| Между клеммами бесконечность | Нихромовая спираль перегорела, чаще в точке выхода из засыпки у фланца | Весь ТЭНР, восстановлению не подлежит |
| Сопротивление ниже 23 Ом | Межвитковое замыкание, периклаз внутри набрал влагу или спираль сложилась | Весь ТЭНР |
| Утечка на корпус меньше 1 МОм | Пробой изоляции между спиралью и трубкой | Весь ТЭНР, иначе УЗО будет выбивать |
| Трубка раздута или лопнула в середине активной части | Перегрев из-за завышенной ваттной нагрузки или работа без жидкости | ТЭНР с большей активной длиной или меньшей мощностью, не точная копия |
| Клемма почернела, искрит при включении | Окислился или ослаб контакт на контактном стержне | Гайка, шайба, провод, сам нагреватель чаще цел |
Как проверить сопротивление ТЭНР 134(50) 16/2,00 S 220 перед заказом замены
Считается по закону Ома для мощности: R = U² ÷ P.
R = 220² ÷ 2000 = 48 400 ÷ 2000 = 24,2 Ом
ГОСТ 13268-88 нормирует не сопротивление, а допуск мощности: +5 % сверху и −10 % снизу от номинала. Для 2 кВт это 2100-1800 Вт. Пересчёт через R = U²/P даёт несимметричный коридор сопротивления: 220² ÷ 1800 = 26,9 Ом сверху, 220² ÷ 2100 = 23,1 Ом снизу. Итог: значения 23,1-26,9 Ом укладываются в норму, меньше 23 Ом говорит о замыкании витков, больше 27 Ом говорит о выгоревшем участке нити.
Что прислать нам для точного расчёта замены
Чтобы не угадывать коды маркировки, пришлите на WhatsApp или почту:
- Фото бирки целиком, со всеми буквами и цифрами маркировки
- Общую длину ТЭНа и отдельно длину активной (греющей) части
- Диаметр и тип резьбы или фланца крепления
- Среду работы: вода стоячая или проточная, масло, воздух, пар
- Сам нагреватель, если он цел, или фото в двух-трёх ракурсах
