ТЭНП 70.14.1,0 Н 400/100/350: что значит маркировка и как мы делаем такой ТЭН по чертежу

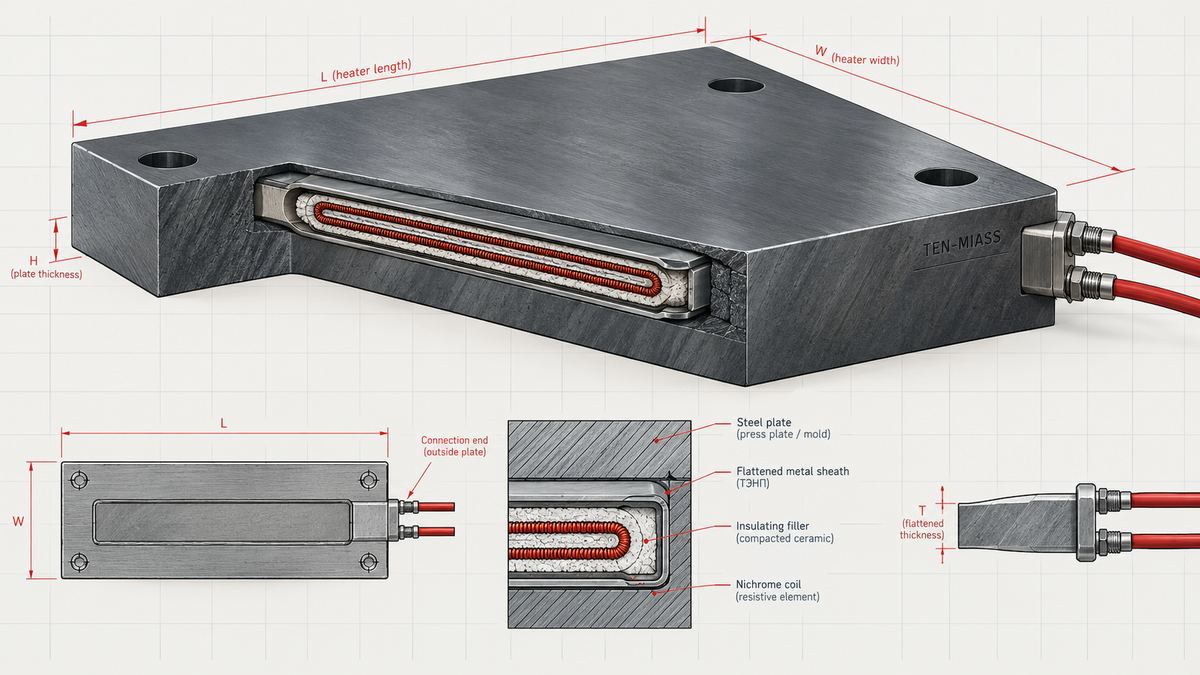

Плоский ТЭНП в разрезе: спираль и засыпка внутри сплющенного корпуса, контакты выведены на сухой торец снаружи плиты
ТЭНП — плоский трубчатый нагреватель, та же спираль и засыпка, что в обычном ТЭНе, только корпус сплющен в пластину. В обозначении 70.14.1,0 Н 400/100/350 цифры 70 и 14, скорее всего, описывают габариты активной части, 1,0 — мощность в кВт, буква Н — исполнение. А вот 400/100/350 почти всегда не заводской код, а размеры из чертежа заказчика: деталь, крепёж, посадочное место. Единой таблицы расшифровки для плоских ТЭН, как у круглых по ГОСТ 13268-88, не существует — присылайте фото шильдика и замеры штангенциркулем, тогда разберём точно вашу маркировку, а не угадаем.
Что такое ТЭНП и зачем его делают плоским
Берут обычную трубчатую заготовку с нихромовой спиралью и периклазовой засыпкой и прокатывают в плоский профиль толщиной обычно 4-8 мм. Внутренняя начинка не меняется, меняется только форма оболочки. Смысл простой: круглая трубка касается плоской поверхности узкой линией, плоская — всей своей шириной. Там, где нужен равномерный прогрев плиты или формы, это разница между «греет полосами» и «греет ровно».
Ставят ТЭНП в плиты термопрессов, пресс-формы литьевых машин, сушильные панели, промышленные грили и вафельницы, нагревательные столы для ламинирования. Везде, где рабочий узел — плоская металлическая деталь, которую надо держать на заданной температуре по всей площади.
Как читать маркировку 70.14.1,0 Н 400/100/350
| Группа маркировки | Что означает (как правило) | На что влияет |
|---|---|---|
| ТЭНП | Тип — плоский (панельный) нагреватель, сплющенная трубка вместо круглой | Способ монтажа: укладка в паз, прижим к плите, встройка в пресс-форму |
| 70.14 | Габариты активной части — длина и ширина (толщина) плоского профиля; у разных заводов в мм или см | Площадь контакта с нагреваемой поверхностью, ваттная нагрузка |
| 1,0 | Мощность, кВт | Ток, сечение подводящего провода, скорость выхода на температуру |
| Н | Буква исполнения — обычно материал оболочки или вариант под напряжение; без паспорта конкретного завода однозначно не скажем | Стойкость оболочки к среде и предельной температуре |
| 400/100/350 | Чаще линейные размеры детали или посадочного места по чертежу заказчика (мм), а не код завода | Совместимость при замене — важно не перепутать габарит самого нагревателя с размером детали, в которую он встроен |
Это общая схема чтения, не фиксированная таблица. У погружных круглых ТЭН расшифровка по ГОСТ 13268-88 единая для всех заводов: длина в см, диаметр в мм, мощность, напряжение. У плоских такого единого стандарта на хвостовые цифры нет — каждый производитель добавляет собственные коды под свою линейку пресс-форм и оснастки. Буква «Н» у одного завода может значить нержавеющую оболочку, у другого — просто базовое исполнение по умолчанию, без особого смысла.
Пример расчёта ваттной нагрузки для контактного ТЭНП
Возьмём для иллюстрации методики активную часть 350×70 мм и мощность 1,0 кВт — цифры из этой же маркировки, без привязки к конкретному чертежу. Площадь контакта с плитой:
S = 35 см × 7 см = 245 см²
Ваттная нагрузка:
q = 1000 Вт / 245 см² = 4,1 Вт/см²
Для контактного нагрева плит и пресс-форм рабочий диапазон 3-5 Вт/см² — 4,1 укладывается без запаса, но и без перегруза. Если ту же мощность 1,0 кВт сжать в активную длину 250 мм вместо 350 при той же ширине 70 мм, площадь упадёт до 175 см², а q вырастет до 5,7 Вт/см² — выше верхней границы. Оболочка по кромкам начнёт перегреваться, периклазовая засыпка выгорит раньше срока, и через несколько месяцев спираль оборвётся именно у края, где теплосъём хуже.
Материал оболочки — что ставим по умолчанию
Для сухого контакта металл-металл в пресс-форме или плите термопресса обычно достаточно углеродистой стали 10 — она дешевле нержавейки и держит нужную температуру, если рядом нет влаги. Нержавеющую AISI 304 ставим, когда у плиты есть конденсат, пар или периодическая мойка. Для пищевых линий и агрессивных сред по умолчанию берём AISI 321 (08Х18Н10Т, «десятка Т») — титан-стабилизированная сталь, которая не реагирует с окислителями так, как медь или латунь. 316L предлагаем отдельно, если технолог заказчика настаивает на более дорогой марке.
Что прислать нам, чтобы посчитать такой ТЭНП точно
- Фото шильдика старого нагревателя (если меняем) или чертёж узла (если делаем новый)
- Мощность в кВт и напряжение питания
- Назначение: что греем (плита, пресс-форма, панель) и рабочая температура
- Размеры посадочного места — паз, крепёж, зазоры — замеренные штангенциркулем в мм
- Требования к материалу оболочки, если есть контакт с пищевыми продуктами или агрессивной средой
По фото и этим пяти пунктам считаем ваттную нагрузку и присылаем расчёт в день обращения. Точная цена — после того, как подтвердим размеры по чертежу: на нестандартный плоский ТЭН фиксированной цены в калькуляторе нет.
Нужен плоский ТЭНП под вашу плиту или пресс-форму?
Присылайте фото шильдика или чертёж — считаем ваттную нагрузку, подбираем материал оболочки и делаем от 1 штуки. Срок 7-14 рабочих дней.
