ТЭНП 20.20.1250 на заказ по чертежу: ваттная нагрузка, сроки, что прислать
Короткий ответ. ТЭНП 20.20.1250 делаем по чертежу заказчика за 7-14 рабочих дней, от 1 штуки. Для контактного нагрева плит и пресс-форм ваттная нагрузка должна укладываться в 3-5 Вт/см² по ГОСТ 13268-88: при площади контакта 300 см² мощность 1250 Вт даёт 4,2 Вт/см², это рабочий диапазон. Готовой позиции под такую геометрию в прайсе нет - итоговую цену и размеры считаем по эскизу в день обращения.

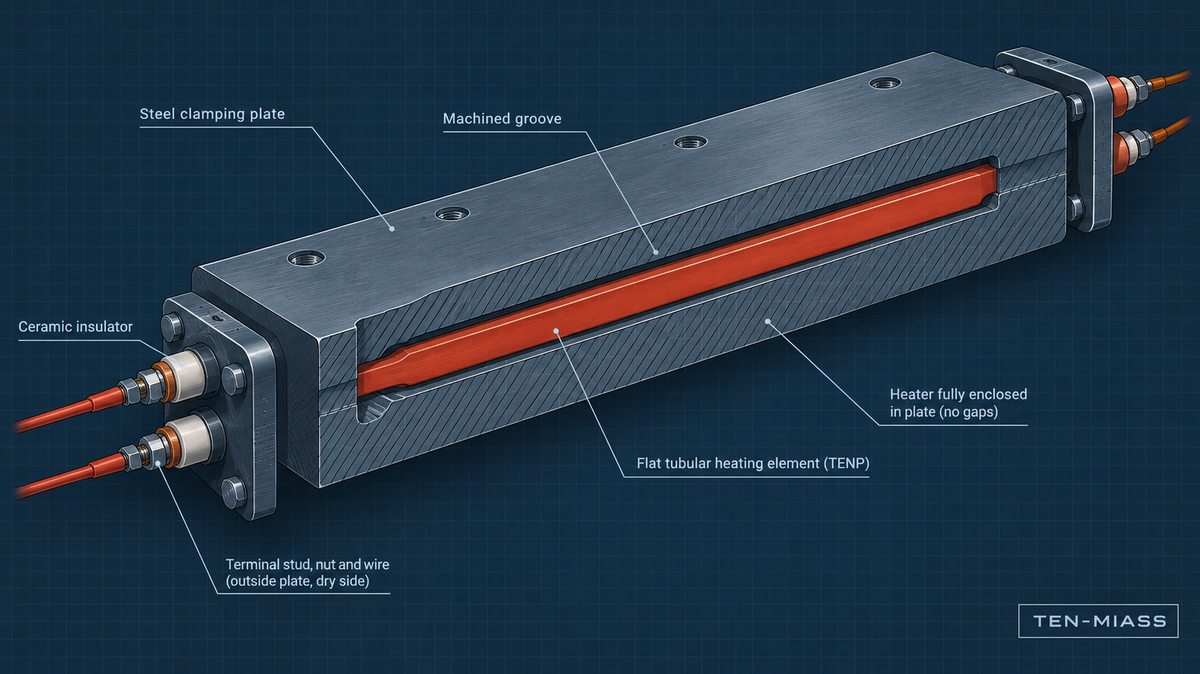

Плоский нагреватель в пазе прижимной плиты: трубка полностью закрыта металлом, выводы с керамическими изоляторами выведены наружу на сухую сторону.
Что можно взять из маркировки 20.20.1250, а что нет
Снабженец присылает фото шильдика с надписью ТЭНП 20.20.1250 и просит сделать такой же. Из этой строки реально видно немного: 20.20 почти всегда пара линейных размеров сечения плоской части в миллиметрах, 1250 чаще всего мощность в ваттах. Но длина активной зоны, форма изгиба и сторона вывода контактов в эти четыре цифры не помещаются.
Единого отраслевого стандарта на буквенно-цифровое обозначение нет: ГОСТ 13268-88 нормирует электрические параметры и допуски, а не систему записи на корпусе, и каждый завод решает сам, что зашифровать в цифрах. Похожую маркировку мы уже разбирали в статье ТЭНП 20.20.1250 L 220/300/180: как подобрать и заказать, а общий принцип чтения групп цифр - в маркировка ТЭН по ГОСТ 13268-88. Для изготовления по чертежу старая маркировка - это отправная точка, а не исходные данные для расчёта.
Как считаем мощность: ваттная нагрузка, а не на глаз
ТЭНП прижат к плите или встроен в паз пресс-формы, тепло с него снимает не вода и не воздух, а металл детали через плотный механический контакт. Рабочий диапазон удельной мощности для такого контакта - 3-5 Вт/см² (подробный разбор - в статье ваттная нагрузка ТЭНа: Вт/см² и почему это главный параметр). Ниже 3 Вт/см² плита не успевает выйти на рабочую температуру, выше 5 Вт/см² оболочка в точке контакта перегревается, и магнезитовая засыпка внутри трубки деградирует быстрее расчётного срока.
Пример: чертёж проходит по расчёту
Клиент присылает эскиз прижимной плиты с пазом 250×120 мм под плоский нагреватель и просит мощность 1250 Вт. Площадь контакта S = 25 × 12 = 300 см². Считаем: q = 1250 / 300 = 4,17 Вт/см². Значение внутри диапазона 3-5 Вт/см², чертёж принимаем без изменений.
Пример: чертёж требует правки
Тот же нагреватель на 1250 Вт заказчик хочет встроить в паз 150×80 мм (120 см²) на меньшей плите. Считаем: q = 1250 / 120 = 10,4 Вт/см² - почти в два раза выше предела. В такой ситуации ТЭН «как в заявке» мы не делаем: предлагаем либо снизить мощность до 500-600 Вт под эту площадь, либо развести нагрев на два элемента по 600-650 Вт в разных пазах плиты.
Таблица: что меняем в расчёте в зависимости от чертежа
| Что на чертеже или эскизе | Что это значит для расчёта | Что меняем |
|---|---|---|
| Мощность 1250 Вт, площадь контакта меньше 250 см² | Ваттная нагрузка выше 5 Вт/см², риск перегрева в точке контакта | Снижаем мощность либо просим увеличить длину паза |
| Указано только сечение 20×20, длины активной зоны нет | Без полного эскиза не определить, сколько ватт реально нужно | Запрашиваем длину паза в плите, рабочую температуру и материал плиты |
| Нужен изгиб: П-образный, зигзаг, два плеча | У большинства плоских ТЭН заводская форма - прямая полоса | Указываем радиусы изгибов и шаг между плечами на эскизе |
| Рабочая температура плиты выше 450°C | Сталь 10 для оболочки не держит такой режим постоянно | Переходим на нержавейку 08Х18Н10Т, до 700-750°C |
| Выводы нужны с торца и сбоку одновременно | Стандартная заделка у завода - с одного торца | Отдельно указываем расположение каждого вывода на эскизе |
Из чего делаем: материал оболочки
Сталь 10 (углеродистая) - для сухого контакта и воздуха, держит до 450°C, самый дешёвый вариант по материалу. Нержавейка AISI 304 / 08Х18Н10Т - для влажных и слабо агрессивных сред, до 700-750°C. Если плита работает с кислотами, щелочами или перекисью, по умолчанию берём титан-стабилизированную 08Х18Н10Т (AISI 321), а не медь и не латунь: перекись на меди разлагается, и контакт быстро выходит из строя.
Сроки, минимальная партия, цена
Минимальная партия - 1 штука, типовой срок изготовления по чертежу - 7-14 рабочих дней, отгрузка СДЭК или ПЭК по России и в Казахстан. В калькуляторе price-calculators.vercel.app для плоских нагревателей есть формула расчёта по площади паза и типу изоляции, но готовой позиции под геометрию 20.20.1250 там нет: слишком много сочетаний длины паза, изгибов и выводов, чтобы свести их в одну строку прайса. Присылайте эскиз, посчитаем мощность по площади контакта и назовём цену в день обращения*.
* Цены при закупке от 10 шт. Точный расчёт по чертежу.
Что прислать для расчёта
- Эскиз или фото паза в плите с размерами: длина, ширина, глубина
- Требуемая мощность в Вт либо рабочая температура плиты и её материал - мощность посчитаем сами
- Материал оболочки нагревателя или условия работы: сухой контакт, влажность, агрессивная среда
- Напряжение питания и число фаз
- Расположение контактных выводов: с одного торца, с двух, под углом
- Количество штук и желаемый срок
Есть чертёж или старая деталь ТЭНП 20.20.1250?
Посчитаем ваттную нагрузку, подберём материал оболочки и назовём цену в день обращения. От 1 шт., отгрузка 7-14 дней.
