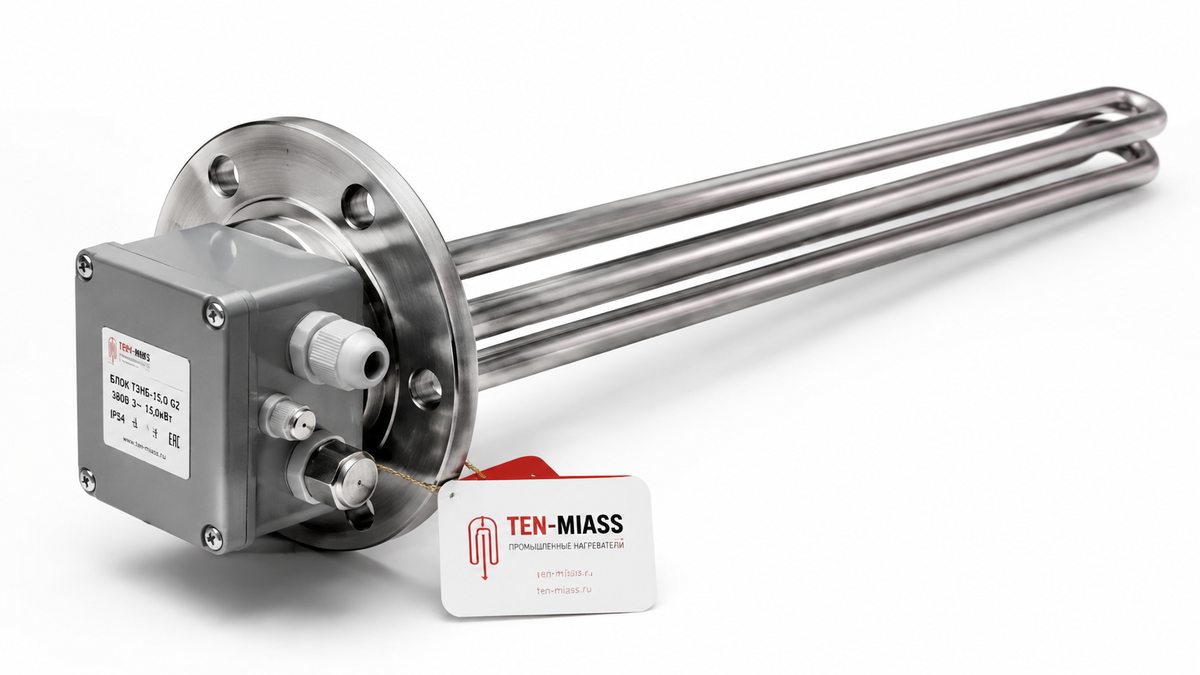

ТЭНБ 15 кВт нержавеющий 380В G2
22,8 А линейного тока — столько берёт эта тройка трубок при схеме звезда и напряжении 380 В. Фланец G2 (2 дюйма BSP) даёт посадочное место, которое стоит практически на каждом промышленном бойлере. Разбираемся с конструкцией, расчётом и выбором пускателя.
Что такое ТЭНБ и буква Б в маркировке
ТЭНБ — трубчатый электронагреватель с патрубком, то есть с резьбовым фланцем для монтажа в ёмкость. Буква «Б» в обозначении указывает именно на это: не просто трубка, а готовый узел с посадочной резьбой. G2 — международный стандарт BSP (British Standard Pipe), резьба 2 дюйма, наружный диаметр резьбового элемента около 59,6 мм.
На фланце G2 физически помещаются три трубки диаметром 16–18 мм с расстоянием между ними 25–30 мм. Это и есть стандартная компоновка для 15 кВт: каждая трубка рассчитана на 5 кВт, все три подключаются к трём фазам сети 380 В.
Конструкция: три трубки на одном фланце
Трубки изготавливают из нержавеющей стали AISI 304 (российский аналог — 08Х18Н10) или 12Х18Н10Т. Для воды и пара до 200°C оба варианта работают без потерь. 12Х18Н10Т выбирают, когда трубки будут свариваться или нагреваться выше 450°C — добавка титана защищает от межкристаллитной коррозии в этих режимах.
Внутри каждой трубки — нихромовая спираль, залитая периклазом (оксид магния). Периклаз одновременно служит изолятором и теплопроводником: он передаёт тепло от спирали к стенке трубки, не позволяя им касаться. Концы трубок уплотнены фарфоровыми или стеклянными изоляторами, к которым крепятся клеммы.
| Параметр | Значение |
|---|---|
| Суммарная мощность | 15 кВт |
| Мощность одной трубки | 5 кВт |
| Рабочее напряжение | 380 В (трёхфазное) |
| Схема соединения | Звезда (Y) или треугольник (Δ) |
| Ток линии (звезда) | ≈ 22,8 А |
| Ток линии (треугольник) | ≈ 39,4 А |
| Фланец | G2 (BSP 2 дюйма) |
| Материал трубок | AISI 304 / 12Х18Н10Т |
| Количество трубок | 3 |
Расчёт тока: звезда против треугольника
Выбор схемы соединения влияет на ток в два раза — это нужно учитывать при подборе кабеля и защитной автоматики.
Звезда (Y): каждая трубка включается между фазой и нейтралью, рабочее напряжение на трубке — 220 В (фазное). Ток фазы совпадает с линейным: I = P / (√3 × U_лин) = 15000 / (1,732 × 380) ≈ 22,8 А.
Треугольник (Δ): каждая трубка включается между двумя фазами, рабочее напряжение — 380 В. Ток линии в √3 раз выше фазного: I_лин = √3 × I_фаз ≈ 39,4 А. При этом мощность та же — 15 кВт. Треугольник используют реже: он даёт большие пусковые токи и требует более мощного кабеля.
Применение: где ставят ТЭНБ 15 кВт G2
Фланец G2 стандартен для промышленного оборудования. ТЭНБ 15 кВт в таком исполнении чаще всего встречается в:
- Промышленных бойлерах и котлах объёмом 500–1000 литров
- Технологических ваннах для подогрева масел, растворов, эмульсий
- Накопительных баках пищевых производств и молокозаводов
- Системах горячего водоснабжения цехов и производственных корпусов
- Резервных электрических котлах при основном газовом или паровом отоплении
При объёме бака 500 литров 15 кВт поднимают температуру воды с 15°C до 75°C примерно за 2,5 часа (расчёт: Q = m × c × ΔT = 500 × 4186 × 60 / 15000 / 3600 ≈ 2,3 ч без учёта потерь). Для промышленного ГВС это рабочий сценарий.
Пускатель и защитная автоматика
15 кВт на 380 В — это промышленная нагрузка. Обычный рубильник или пакетный выключатель здесь не подходят: при каждом включении они горят, а через несколько месяцев отказывают. Нужен магнитный пускатель или контактор.
- Контактор выбирают на ток не менее 25 А (категория AC-1 для активной нагрузки, каковой является ТЭН)
- Тепловое реле — 22–25 А, чтобы защитить трубки от аварийного перегрева
- Автоматический выключатель на вводе — 25 А, характеристика C (для чисто активной нагрузки без двигателей)
- Сечение питающего кабеля при звезде — не менее 4 мм² медь (ток 22,8 А, запас до 27 А для кабеля ВВГнг 3×4)
Нужен ТЭНБ 15 кВт G2 под ваш бойлер?
Изготовим по чертежу или образцу. Нержавейка AISI 304 или 12Х18Н10Т, любая длина трубок, от 1 шт. Срок — 7–14 рабочих дней, доставка по РФ и Казахстану.
Оформить заказИзготовление по чертежу: что указать
Стандартного ТЭНБ 15 кВт G2 «с полки» не существует — длина трубок, расположение на фланце и схема подключения всегда зависят от конкретного бойлера. Для расчёта нам нужно:
- Эскиз или чертёж с размерами (длина трубок, шаг между ними, глубина погружения)
- Рабочая среда — вода, масло, раствор (влияет на марку нержавейки)
- Рабочая температура
- Схема подключения — звезда или треугольник
- Нужен ли паспорт изделия (для промышленных объектов — обязательно)
Если бойлер уже стоит и нужен аналог сгоревшего нагревателя — достаточно фотографии и замеров снятого ТЭНБ. За 9 лет работы мы делали такие замены для котельных, пищевых заводов и нефтесервисных компаний.
