ТЭНБ-10И220-И1 характеристики и размеры: изготовление на заказ по вашим размерам
В строке «ТЭНБ-10И220-И1» зашито четыре факта: тип конструкции (блок на общем фланце), мощность 10 кВт, напряжение 220 В и два заводских буквенных индекса. Для заказа точной копии этого мало — маркировка не содержит ни диаметра трубок, ни длины погружной части, ни размеров фланца. Дальше — построчный разбор кода и список из шести размеров, которые нужно снять штангенциркулем и рулеткой.
Что означает каждая группа символов
Маркировка блочных ТЭН у большинства заводов строится по общему принципу: тип, мощность, напряжение, затем один-два буквенно-цифровых индекса исполнения. В «ТЭНБ-10И220-И1» это выглядит так.
| Группа знаков | Что означает | На что влияет при заказе |
|---|---|---|
| ТЭНБ | Блочный ТЭН — несколько трубчатых элементов на одном общем фланце, а не одиночная трубка со штуцером | Способ монтажа: через ответный фланец на баке, а не через резьбовое отверстие |
| 10 | Суммарная мощность блока, 10 кВт | Сечение подводящего кабеля, тип автомата защиты, схема коммутации элементов |
| И | Буква исполнения или материала оболочки по техническим условиям конкретного завода | Стойкость к среде — без паспорта изделия точное значение не угадывается, уточняется у изготовителя или по факту замера |
| 220 | Напряжение питания, 220 В | Сопротивление нагревателя считается через R = U²/P, от него зависит схема соединения элементов внутри блока |
| И1 | Индекс исполнения или комплектации — ревизия или вариант сборки по ТУ завода | Второстепенно для подбора замены: важнее совпадение мощности, напряжения и физических размеров |
Первые три группы — тип, мощность, напряжение — читаются однозначно у любого производителя. Буквенные индексы после них задаются внутренними техническими условиями конкретного завода, и у разных изготовителей одна и та же буква может означать разное. Если на шильдике эти буквы стёрлись или нечитаемы — не беда, для расчёта замены они не обязательны.
Как проверить мощность через сопротивление
Если нужно сверить паспортные данные с реальным нагревателем, считают через формулу мощности: R = U² / P. Для одного элемента на 220 В это даёт ориентир сопротивления, а по ГОСТ 13268-88 допуск нормируется именно по мощности — +5 % / −10 % от номинала, не по сопротивлению напрямую.
Какие размеры снять для заказа копии по вашим размерам
Маркировка описывает электрические параметры, но не геометрию. Чтобы новый блок встал на место сгоревшего без доработки посадочного места, нужно снять шесть размеров.

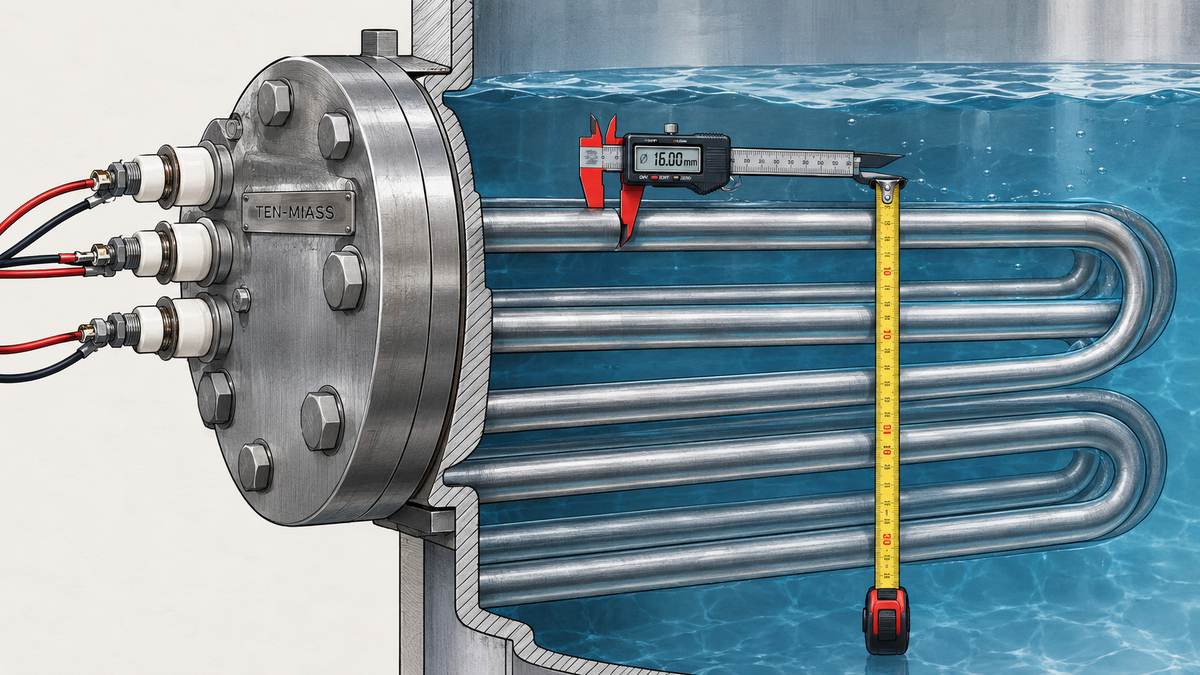

- Наружный диаметр трубки. Мерить штангенциркулем на прямом участке, не на изгибе петли — там металл после гибки может быть слегка деформирован, и замер будет неточным.
- Длина погружной части. Рулеткой от плоскости фланца или головки до конца трубки, вдоль оси, не по дуге изгиба. Это расстояние показывает, насколько глубоко нагреватель уходит в среду, и округлять его нельзя.
- Диаметр фланца и схема крепёжных отверстий. Наружный диаметр фланца плюс диаметр и количество отверстий под шпильки, расстояние между их центрами по окружности. Если крепление не фланцевое, а резьбовое — снимают размер и шаг резьбы штуцера.
- Расстояние между осями трубок. Мерить между центрами соседних трубок в месте выхода из фланца или головки. От этого зависит, войдёт ли блок в отверстия крепёжной пластины бака.
- Радиус изгиба петли. Если трубки гнутые, внутренний радиус U-образного изгиба влияет на то, насколько глубоко петля уходит вбок от оси и не упрётся ли в стенку или дно ёмкости.
- Длина и тип контактных выводов. Шпилька, резьба или гибкий провод — снаружи фланца, на сухой стороне. От этого зависит подключение питающих проводов и наконечников.
Дополнительно полезно указать толщину фланца, наличие и материал прокладки, а также есть ли отдельная гильза под термодатчик — без неё термостат ставить некуда.
Почему одной маркировки недостаточно
Два блока с одинаковой строкой «ТЭНБ-10И220-И1» на шильдике у разных заводов могут иметь разную длину трубок и разный диаметр фланца — буквенные индексы это не фиксируют. Поэтому заказ «сделайте точно такой же, как написано на бирке» без замеров — это угадывание. Расчёт по фото шильдика и размерам, присланным в день обращения, работает надёжнее, чем попытка найти точное соответствие кода у другого завода.
Подробнее о том, как читается общая схема маркировки блочных ТЭН, — в разборе расшифровки маркировки блочного ТЭН. А если на нагревателе стоит одиночная маркировка без буквы «Б» — смотрите расшифровку маркировки одиночного ТЭНа.
Что прислать для расчёта
Чтобы изготовить копию ТЭНБ-10И220-И1 по вашим размерам, пришлите на WhatsApp или в заявку:
- Фото шильдика целиком — даже если часть букв стёрлась
- Фото трубки со штангенциркулем на наружном диаметре, чтобы было видно показание инструмента
- Фото всей длины нагревателя рядом с рулеткой или линейкой
- Диаметр фланца и расстояние между центрами крепёжных отверстий
- Среду, в которой работает нагреватель: вода, масло, воздух или что-то агрессивное
- Напряжение сети на объекте, если оно отличается от заводского 220 В
Для воды, пара и слабоагрессивных сред по умолчанию предлагаем нержавеющую сталь AISI 321 (08Х18Н10Т) — она титан-стабилизированная и устойчивее обычной 304 к межкристаллитной коррозии при сварке. Для сухих сред подойдёт углеродистая сталь, для сильно агрессивной химии — титан, это решается отдельно под конкретную среду.
